Instrukcja montażu subwoofera sufitowego Extron SF 10C SUB

Najważniejsze informacje z instrukcji

Subwoofer Extron SF 10C SUB to urządzenie typu band-pass 8-omowe, przeznaczone do montażu w suficie podwieszanym lub na powierzchniach poziomych przy użyciu opcjonalnego zestawu montażowego. Instalacja wymaga wykwalifikowanego personelu ze względu na wagę urządzenia (ok. 17 kg) oraz ryzyko związane z pracami na wysokości.

• Wymagania bezpieczeństwa: Instalacja musi być przeprowadzona przez co najmniej dwie osoby. Nie należy pozostawiać subwoofera na ruszcie sufitu podwieszanego.
• Ograniczenia: Należy zachować co najmniej 5 cm (2 cale) odstępu między tłokiem zacisku kablowego a jakimkolwiek obiektem w przestrzeni sufitowej.
• Kompatybilność: Urządzenie współpracuje z opcjonalnym zestawem SMK F SF 10C Plus do montażu na podłodze.

Montaż subwoofera

Subwoofer można montować w suficie podwieszanym lub na podłodze. W przypadku montażu sufitowego należy upewnić się, że rura portu jest skierowana w stronę przestrzeni odsłuchowej. Środek rury portu musi znajdować się co najmniej 13,7 cm (5-3/16 cala) od krawędzi płyty sufitowej.

Instalacja podwieszana na linkach

1. Wyznacz miejsce montażu i usuń niezbędne płyty sufitowe.
2. Wywierć cztery otwory w suficie konstrukcyjnym pod kątem około 10 stopni od każdego rogu miejsca montażu.
3. Wkręć śruby oczkowe (lub odpowiednie kotwy) w każdy otwór.

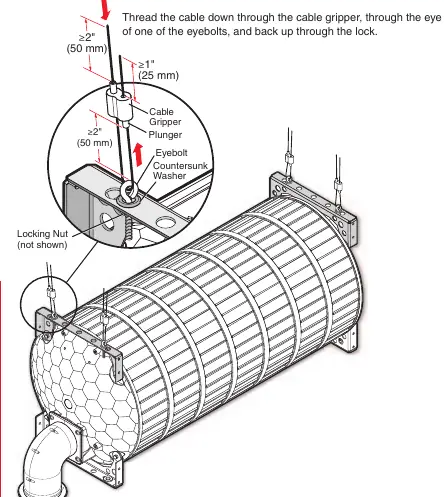

4. Przełóż linkę zabezpieczającą przez oczko śruby, a następnie przez zacisk kablowy.
5. Zainstaluj śruby oczkowe w ramie subwoofera, zabezpieczając je nakrętkami blokującymi.
6. Podnieś subwoofer (wymagane dwie osoby) i przeprowadź linki przez zaciski kablowe, zapewniając odpowiednie napięcie i wypoziomowanie.

Instalacja na prętach gwintowanych

1. Zamocuj cztery pręty gwintowane (zalecane 1/4 cala lub 3/8 cala) do konstrukcji nośnej sufitu (np. szyny typu unistrut).
2. Przymocuj pręty do punktów mocowania w rogach subwoofera za pomocą nakrętek i podkładek.
3. Wyreguluj nakrętki tak, aby subwoofer był wypoziomowany, a wsporniki dolne znajdowały się około 2,5 cm (1 cal) nad powierzchnią sufitu podwieszanego.

Montaż rury portu i maskownicy

1. Zamontuj rurę portu do głośnika za pomocą dołączonego osprzętu.
2. Używając szablonu, wytnij otwór w płycie sufitowej.
3. Umieść pierścień C po stronie subwoofera, a adapter maskownicy po przeciwnej stronie powierzchni montażowej.
4. Użyj śrubokręta krzyżakowego, aby dokręcić trzy ramiona blokujące, mocując adapter do pierścienia C.
5. W przypadku materiałów miękkich (np. sufity z włókna szklanego) należy zachować ostrożność, aby nie dokręcić zbyt mocno. W przypadku materiałów sztywnych użyj wskaźników Opti-Torque.
6. Zamocuj magnetyczną maskownicę.

Podłączenie i obsługa

Przed podłączeniem należy skonfigurować płytę dostępu do przewodów:

• Bez elastycznego kanału: Przeprowadź przewody przez zacisk kablowy.
• Z elastycznym kanałem: Usuń zacisk kablowy i zainstaluj kanał w otworze płyty, zabezpieczając go nakrętką.

Podłączenie elektryczne:

• Zdejmij izolację z końcówek przewodów na długość 5 mm (3/16 cala).
• Nie cynuj końcówek przewodów.
• Podłącz przewody do złącza śrubowego zgodnie z wybraną metodą (pojedyncze lub podwójne okablowanie).
• Włóż wtyczkę złącza do gniazda w subwooferze i zabezpiecz płytę dostępu.
