Fender American Deluxe Stratocaster HSS Shawbucker (011911XXXX) - Instrukcja obsługi i schematy

Opis produktu

Fender American Deluxe Stratocaster HSS Shawbucker to profesjonalny instrument elektryczny wyposażony w zaawansowany układ elektroniczny. Model ten charakteryzuje się konfiguracją przetworników HSS (Humbucker-Single-Single), co zapewnia szeroką paletę brzmień, od klasycznych stratocasterowych tonów po mocne, nowoczesne brzmienia typu humbucker.

Obsługa i funkcje sterowania

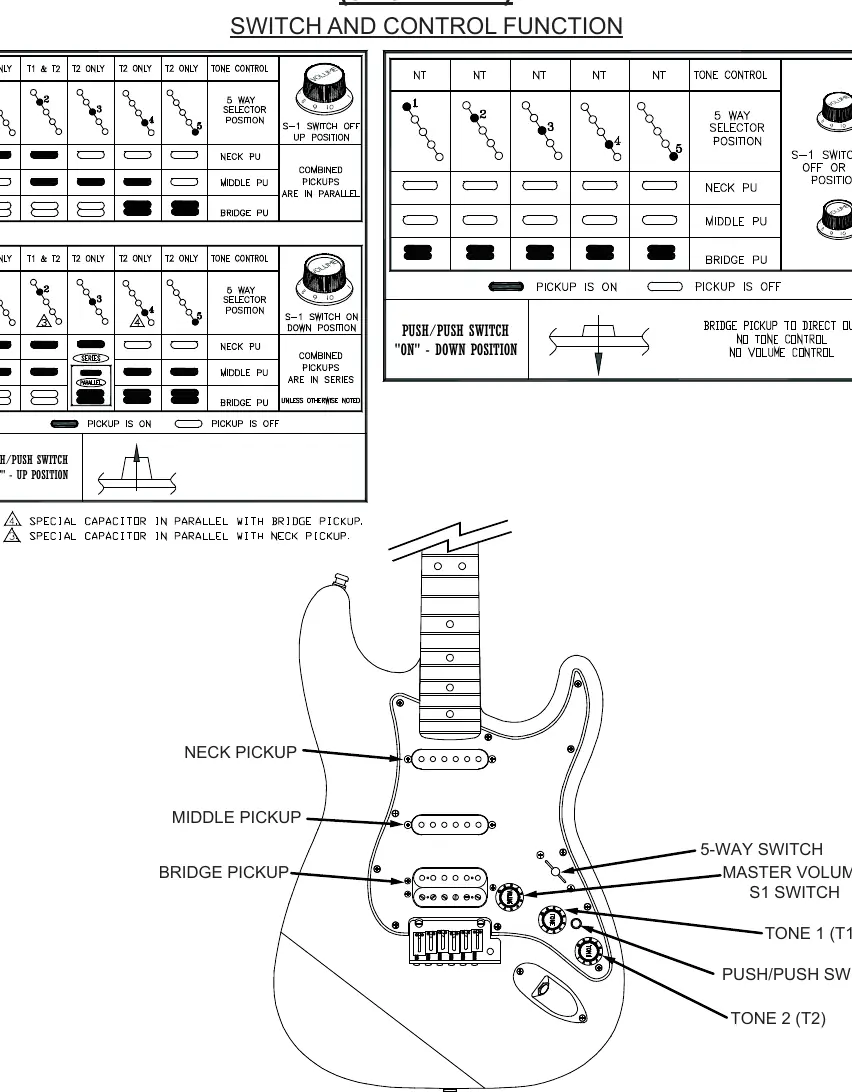

Instrument posiada rozbudowany system kontroli dźwięku, który obejmuje:

• 5-pozycyjny przełącznik przetworników: Pozwala na wybór różnych kombinacji przetworników (gryfowy, środkowy, mostkowy).
• Przełącznik S-1: Zintegrowany z potencjometrem głośności, umożliwia zmianę konfiguracji połączeń przetworników (szeregowe/równoległe), co znacząco wpływa na charakterystykę brzmienia.
• Przełącznik Push/Push: Dodatkowa opcja sterowania, która w połączeniu z pozostałymi elementami pozwala na uzyskanie unikalnych konfiguracji sygnału.
• Potencjometry Tone: Dwa niezależne regulatory barwy dźwięku (T1 i T2) umożliwiają precyzyjne kształtowanie brzmienia dla poszczególnych pozycji przełącznika.

Schematy połączeń

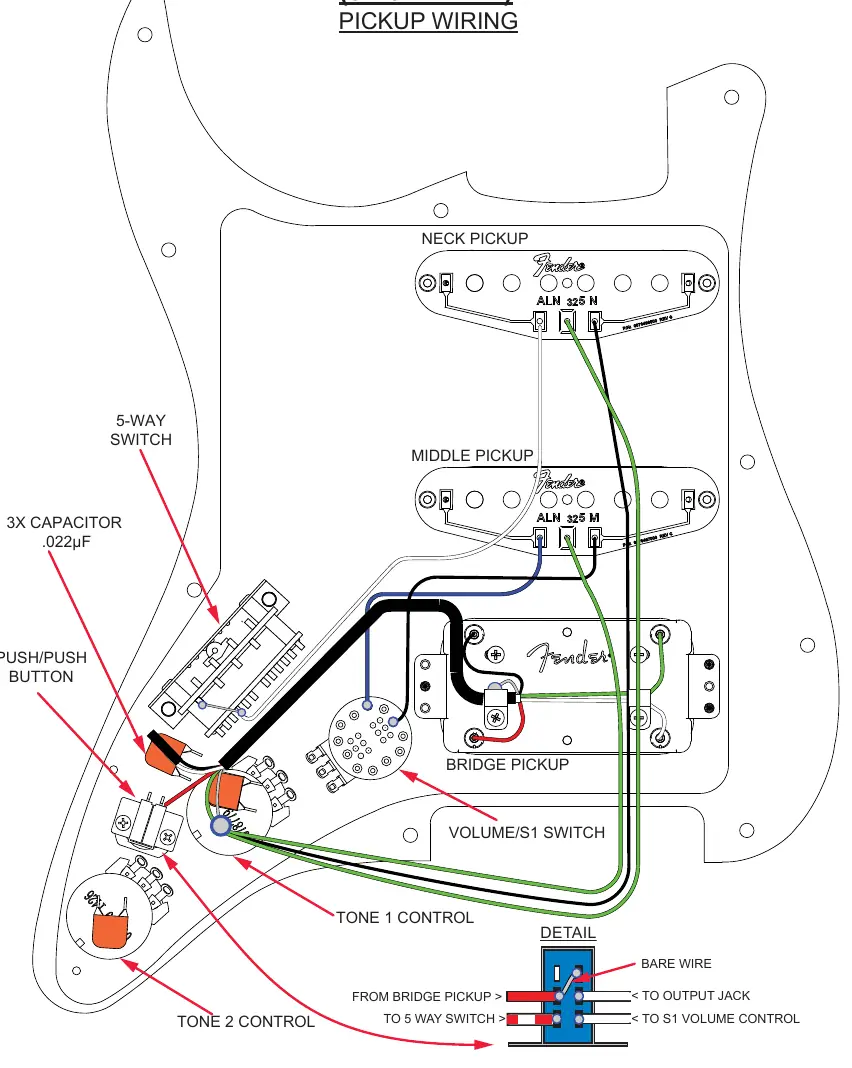

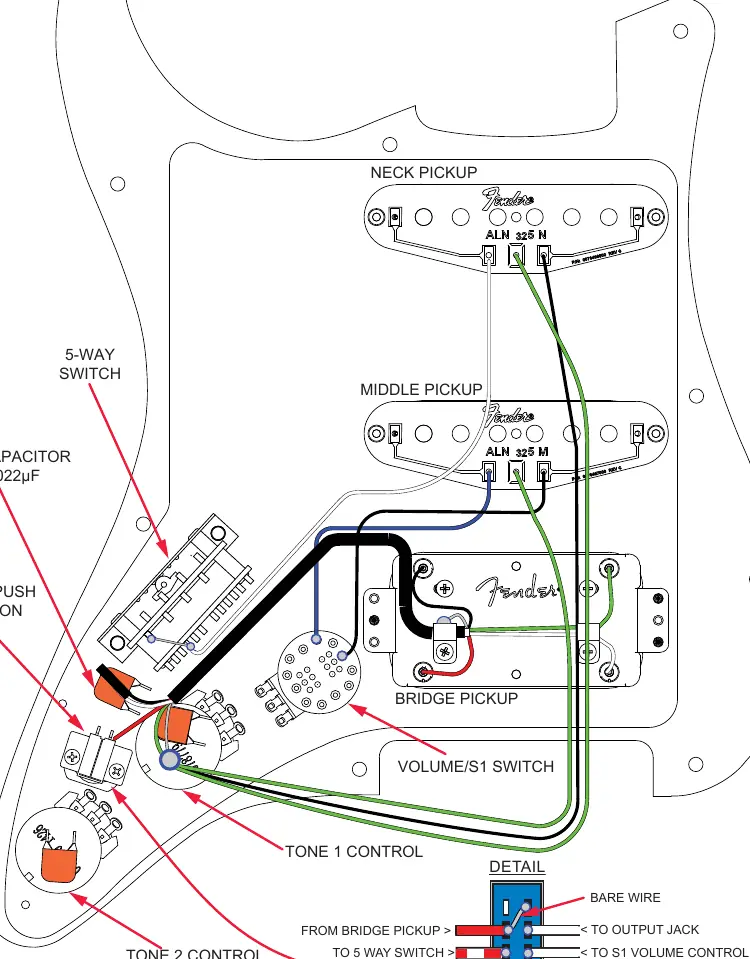

Dokumentacja zawiera szczegółowe schematy okablowania (Pickup Wiring oraz Detailed Wiring View), które ilustrują sposób połączenia przetworników, kondensatorów oraz przełączników. Schematy te są niezbędne w przypadku konieczności serwisowania elektroniki, wymiany przetworników lub naprawy układu sterowania. Należy zwrócić szczególną uwagę na kolory przewodów oraz punkty lutownicze oznaczone na diagramach.

Wykaz części

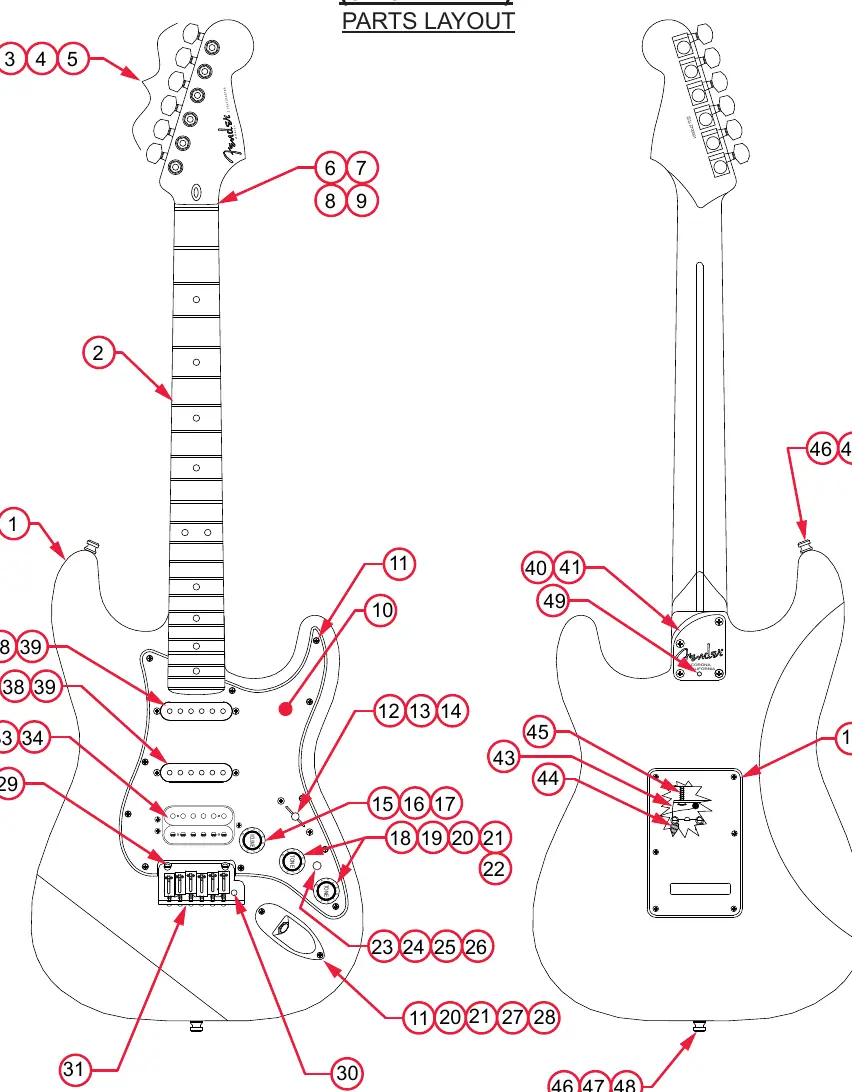

W instrukcji znajduje się pełna lista części zamiennych, w tym:

• Elementy korpusu i gryfu.
• Mechanizmy blokowanych kluczy Fender.
• Mostek typu tremolo wraz z osprzętem.
• Kompletny zestaw elektroniki (potencjometry, przełączniki, gniazdo wyjściowe).
• Śruby, podkładki i sprężyny montażowe.

Wszystkie części są oznaczone unikalnymi numerami katalogowymi, co ułatwia identyfikację i zamawianie oryginalnych komponentów Fender w przypadku naprawy lub konserwacji instrumentu.
