Fender American Original 70's Telecaster Custom (011018XXXX)

Szczegółowy przewodnik techniczny i schematy dla gitary elektrycznej Fender American Original 70's Telecaster Custom, zawierający listę części, schematy połączeń oraz specyfikacje techniczne.

Spis treści

Opis produktu

Fender American Original 70's Telecaster Custom to instrument klasy premium, łączący klasyczny design z nowoczesną precyzją wykonania. Gitara wyposażona jest w przetwornik typu Wide Range przy gryfie oraz przetwornik typu Tele przy mostku, co zapewnia szeroką paletę brzmień.

Konfiguracja i obsługa

Instrument posiada 3-pozycyjny przełącznik wyboru przetworników oraz niezależne regulatory głośności i tonu dla każdego z nich. Pozycje przełącznika:

Tabela funkcji przełącznika
Tabela funkcji przełącznika
  • Pozycja 1: Aktywny przetwornik przy mostku (Tone 2, Volume 2).
  • Pozycja 2: Oba przetworniki aktywne (Tone 1, Volume 1 oraz Tone 2, Volume 2).
  • Pozycja 3: Aktywny przetwornik przy gryfie (Tone 1, Volume 1).

Dane techniczne

Gitara charakteryzuje się gryfem o profilu Vintage U oraz progami typu Jumbo Narrow. Przetwornik przy gryfie wykorzystuje magnesy CuNiFe, natomiast przetwornik przy mostku oparty jest na magnesach Alnico 5. Szczegółowe wymiary progów, profilu gryfu oraz średnice otworów montażowych kluczy są kluczowe przy pracach lutniczych.

Konserwacja i serwis

W przypadku konieczności wymiany części, należy korzystać z oryginalnych komponentów Fender. Dokumentacja zawiera pełną listę części zamiennych, w tym śruby, potencjometry, kondensatory oraz elementy mostka. Regulacja krzywizny gryfu odbywa się za pomocą nakrętki pręta napinającego (truss rod nut) przy użyciu klucza imbusowego 3/32 cala. Należy pamiętać, że ręczne wykończenie gryfu może powodować minimalne różnice w grubości w porównaniu do podanych wymiarów nominalnych.

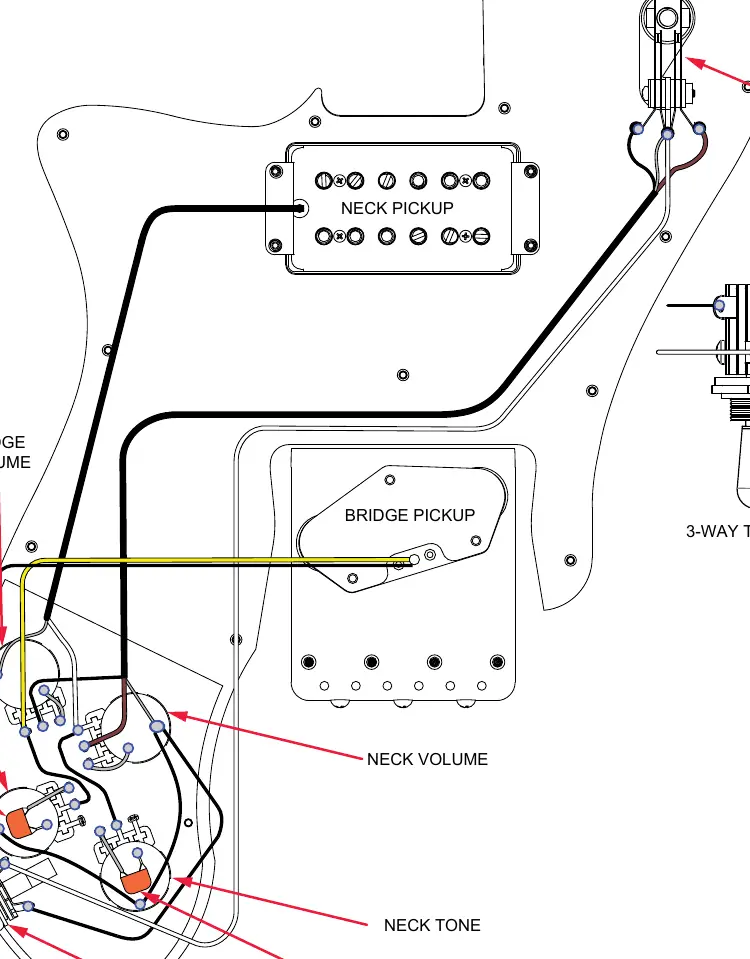

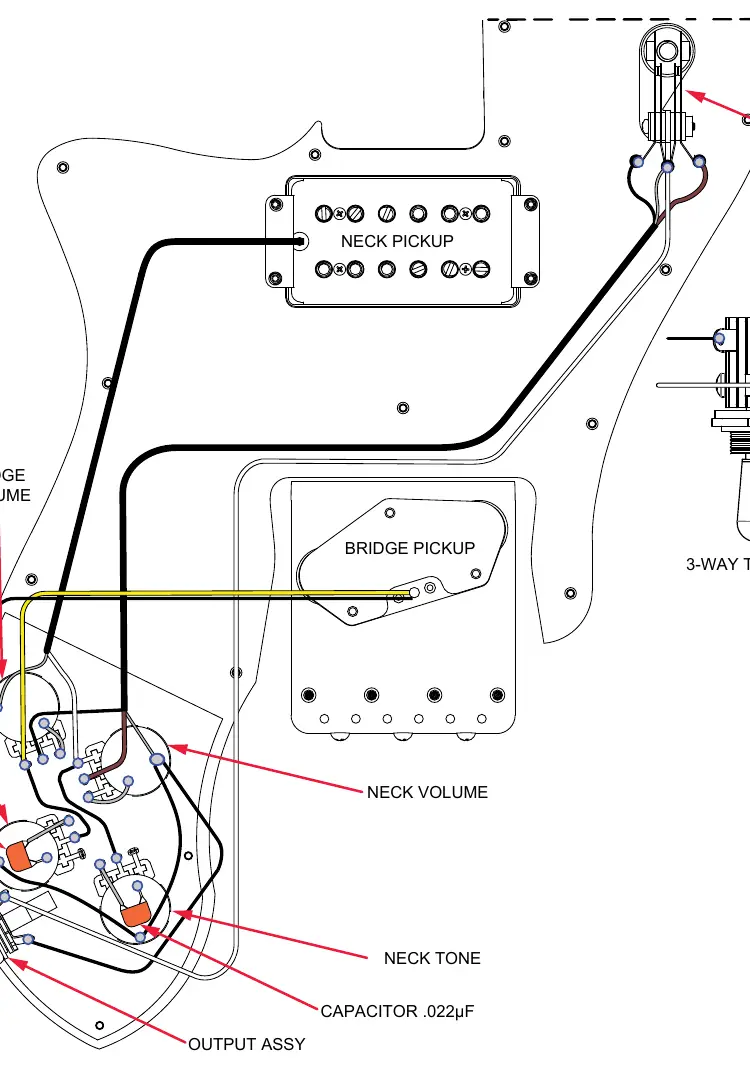

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Usterki i diagnostyka

Wszelkie problemy z sygnałem audio powinny być weryfikowane w oparciu o załączony schemat połączeń (wiring assembly). Należy sprawdzić poprawność lutów przy potencjometrach, gnieździe wyjściowym oraz przełączniku. W przypadku brumienia lub braku sygnału, warto skontrolować stan kondensatorów .022µF oraz czystość styków gniazda jack.

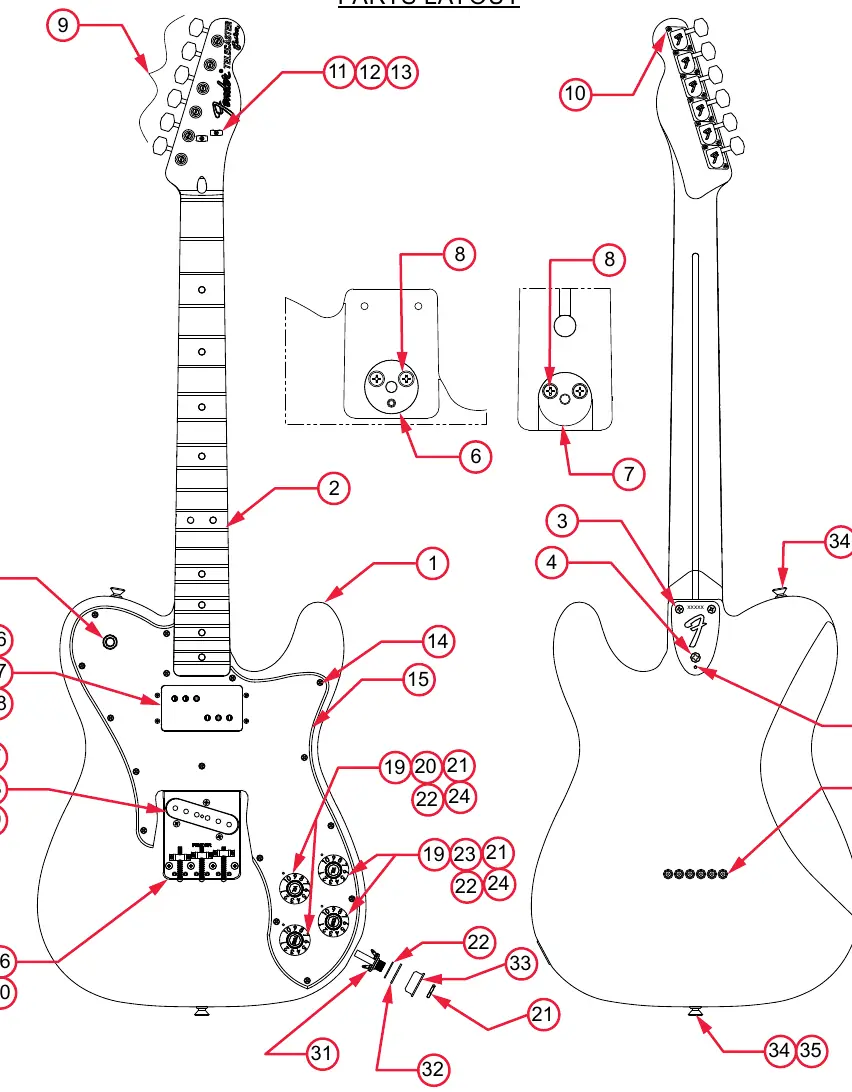

Schemat budowy instrumentu
Schemat budowy instrumentu
Obraz z instrukcji, strona 4
Obraz z instrukcji, strona 4
Obraz z instrukcji, strona 5
Obraz z instrukcji, strona 5
Obraz z instrukcji, strona 6
Obraz z instrukcji, strona 6
