Fender American Ultra Telecaster (011803XXXX) - Instrukcja i specyfikacja

Szczegółowa dokumentacja techniczna, schematy połączeń oraz specyfikacja części dla gitary elektrycznej Fender American Ultra Telecaster.

Spis treści

Opis produktu

Fender American Ultra Telecaster to profesjonalny instrument elektryczny zaprojektowany z myślą o najwyższej wydajności i komforcie gry. Gitara charakteryzuje się nowoczesnym profilem gryfu Ultra Modern D oraz progami typu Medium Jumbo, co zapewnia doskonałe odczucia podczas gry. Instrument wyposażony jest w wysokiej klasy przetworniki Alnico 5, które oferują szerokie spektrum brzmieniowe.

Obsługa i funkcje sterowania

Instrument posiada zaawansowany układ elektroniczny, który pozwala na uzyskanie różnorodnych barw dźwięku:

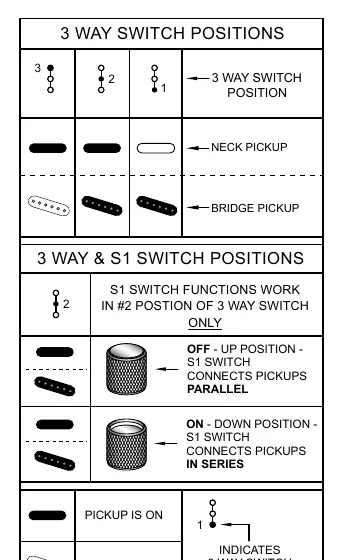

Tabela funkcji przełączników
Tabela funkcji przełączników

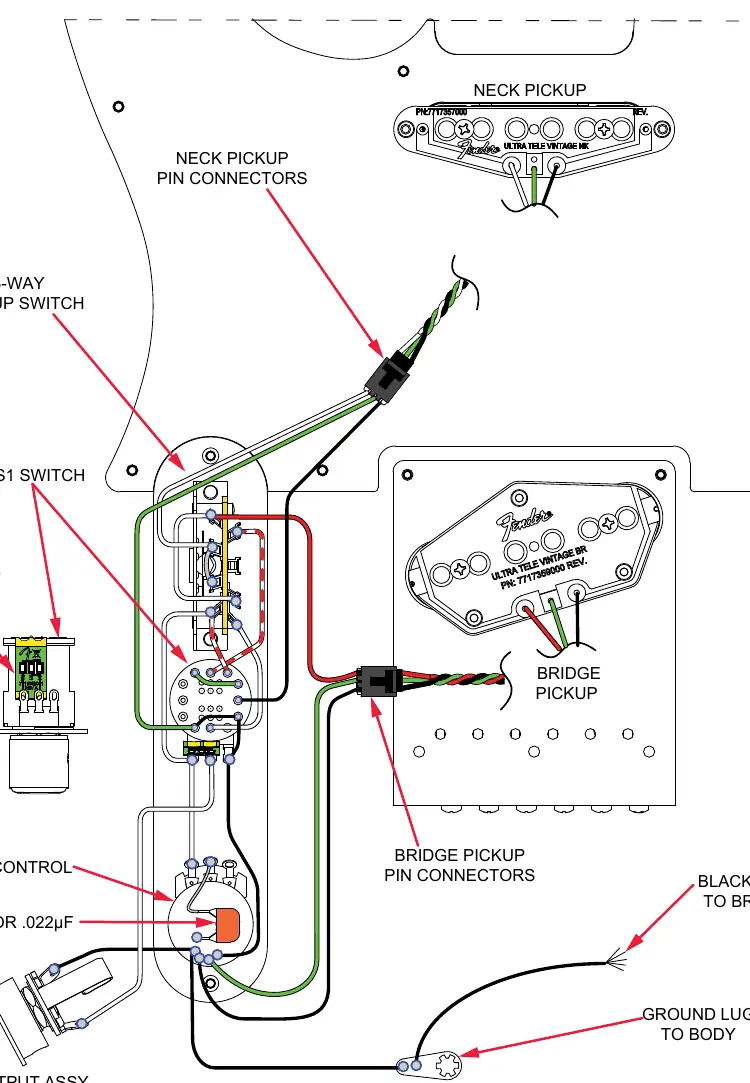

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • 3-pozycyjny przełącznik przetworników: Pozwala na wybór między przetwornikiem przy gryfie, mostku lub obu jednocześnie.
  • Przełącznik S-1: Zintegrowany z potencjometrem głośności, umożliwia zmianę konfiguracji przetworników w pozycji środkowej (pozycja 2) z równoległej na szeregową, co znacząco wpływa na charakter brzmienia.
  • Master Tone: Klasyczna kontrola barwy dźwięku.

Regulacja i konserwacja

Aby utrzymać instrument w optymalnym stanie, należy regularnie przeprowadzać podstawowe czynności regulacyjne:

  • Regulacja pręta gryfu: Wymaga klucza imbusowego 1/8 cala. Pozwala na ustawienie odpowiedniego wygięcia gryfu.
  • Regulacja wysokości siodełek: Wymaga klucza imbusowego .050 cala. Umożliwia precyzyjne ustawienie akcji strun dla każdego siodełka z osobna.
  • Wymiana strun: Instrument wykorzystuje blokowane klucze typu F, co ułatwia wymianę i stabilizuje strój.

Specyfikacja techniczna

Kluczowe parametry techniczne obejmują:

  • Przetworniki: Alnico 5, nie fazowane, polaryzacja północna.
  • Rezystancja DC: Przetwornik przy gryfie 11.3-11.7 kOhm, przetwornik przy mostku 9.9-10.5 kOhm.
  • Profil gryfu: Ultra Modern D, grubość 0.820 cala na 1. progu oraz 0.870 cala na 12. progu.

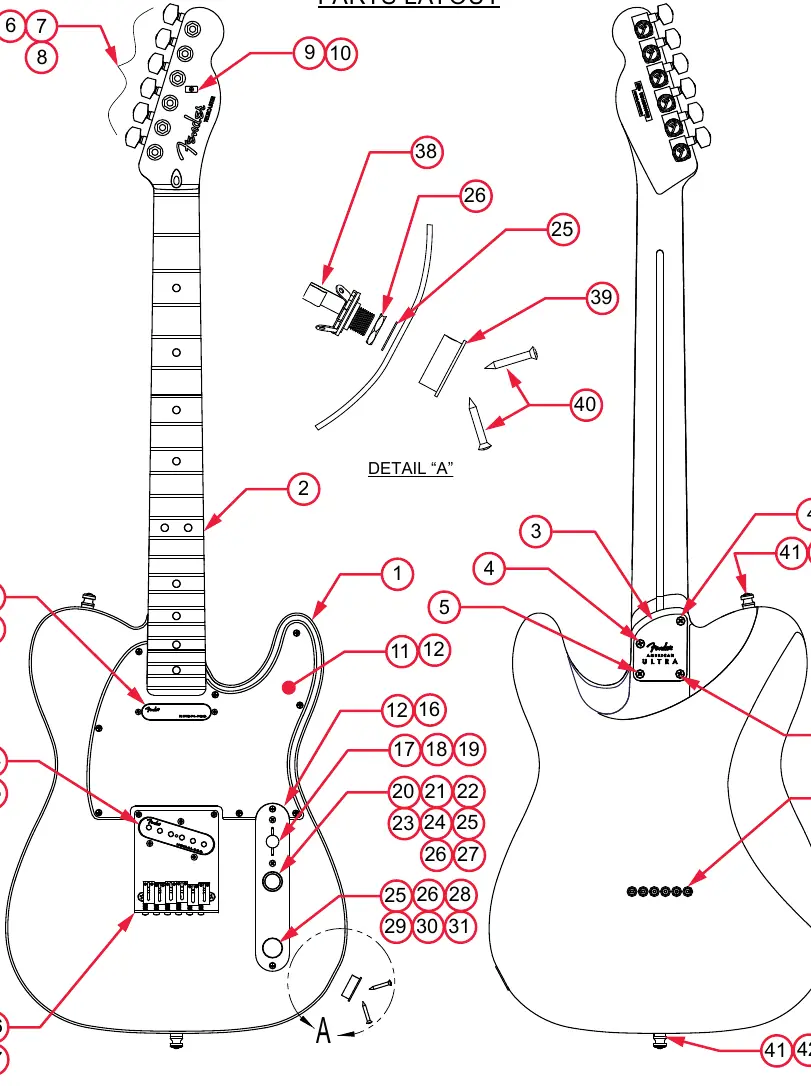

Obraz z instrukcji, strona 1
Obraz z instrukcji, strona 1

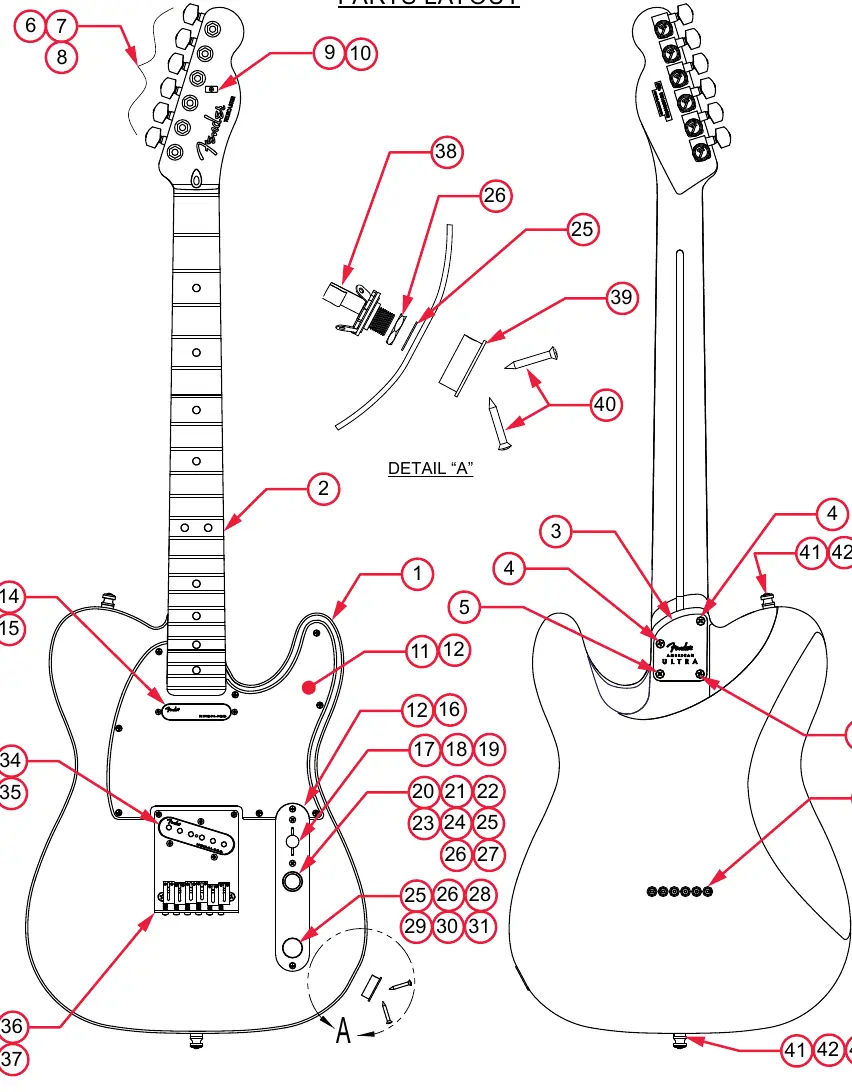

Schemat budowy gitary
Schemat budowy gitary

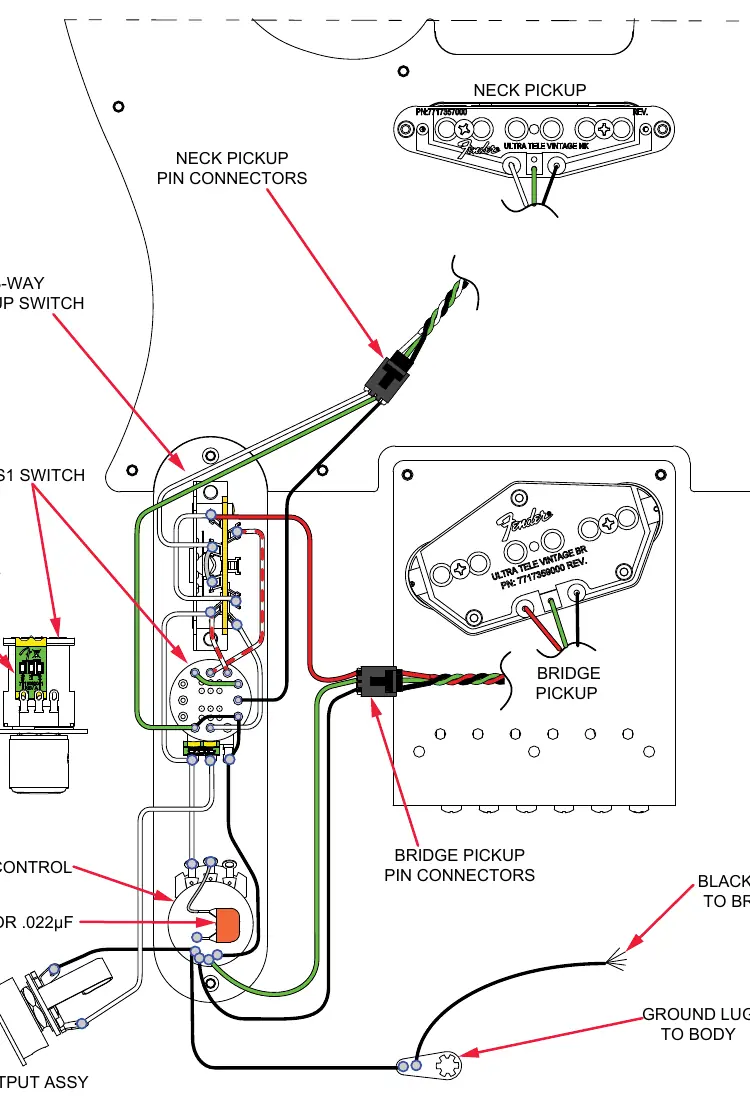

Obraz z instrukcji, strona 4
Obraz z instrukcji, strona 4

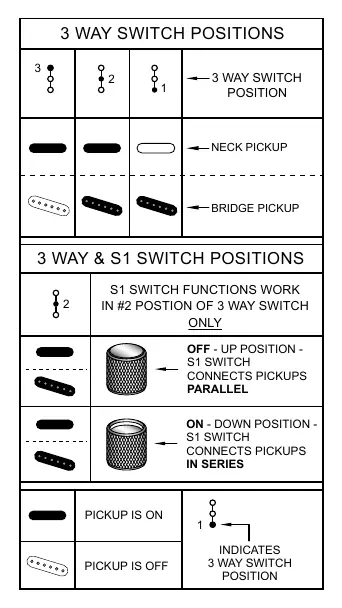

Obraz z instrukcji, strona 5
Obraz z instrukcji, strona 5
