Instrukcja obsługi urządzenia zamgławiającego FOAMit FOG-IT-DS

Szybki przewodnik po instrukcji obsługi urządzenia zamgławiającego FOAMit FOG-IT-DS. Dowiedz się, jak skonfigurować timer, zainstalować urządzenie, ustawić ciśnienie oraz rozwiązywać typowe problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Urządzenie FOAMit FOG-IT-DS to elektryczny system zamgławiający z programowalnym timerem Digiset. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa, używać odpowiednich środków ochrony osobistej (PPE) oraz upewnić się, że stosowane chemikalia są kompatybilne z uszczelkami urządzenia (Santoprene/EPDM). Urządzenie wymaga zasilania 120 VAC z gniazdem GFCI.

Instrukcja montażu

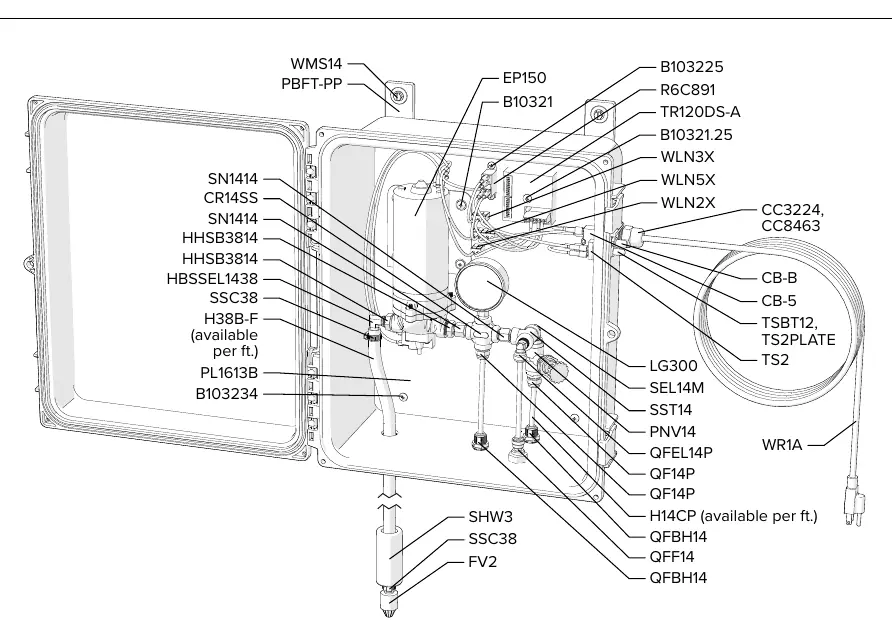

Schemat budowy wewnętrznej i podłączeń
Schemat budowy wewnętrznej i podłączeń
  1. Wybierz miejsce montażu na pionowej ścianie, zalecana wysokość to 6 stóp (ok. 1,8 m) lub mniej.
  2. Zamontuj skrzynkę sterowniczą za pomocą dołączonych śrub i kołków rozporowych (wymagane wiertło 5/16 cala).
  3. Zainstaluj kolanka szybkozłączne (QFSEL14) na złączach wylotowych na spodzie skrzynki.
  4. Rozmieść dysze zamgławiające w docelowych miejscach.
  5. Poprowadź przewody 1/4 cala od wylotu skrzynki do dysz.
  6. Zainstaluj przewód odpowietrzający (pressure relief) do najbliższego szybkozłącza przy ścianie i skieruj go z powrotem do pojemnika z chemią.
  7. Podłącz urządzenie do zasilania dopiero po zakończeniu wszystkich prac instalacyjnych.

Regulacja timera

Timer TR120DS-A umożliwia ustawienie cykli pracy (ON/OFF) w zakresie od 1 sekundy do 511 minut.

Schemat ustawiania timera za pomocą przełączników DIP
Schemat ustawiania timera za pomocą przełączników DIP
  • Ustawianie czasu: Przełącznik górny służy do wyboru jednostki (MIN - minuty, SEC - sekundy).
  • Kontrola czasu: 9 przełączników dip-switch służy do ustawienia czasu. Wartości przełączników to: 1, 2, 4, 8, 16, 32, 64, 128, 256. Suma aktywnych przełączników (w lewo) daje całkowity czas.
  • Wskaźnik: Czerwone światło oznacza wyjście wyłączone, zielone oznacza wyjście włączone.

Obsługa urządzenia

  1. Przygotuj obszar do zamgławiania.
  2. Ustaw czasy ON/OFF na timerze zgodnie z wymaganiami.
  3. Włącz zasilanie przełącznikiem (TS2). Urządzenie rozpocznie cykl od czasu pracy (run time).
  4. Otwórz zawór zalewowy (priming valve), aż roztwór zacznie płynąć przez linię, a następnie zamknij go.
  5. Wyreguluj zawór nadmiarowy ciśnienia, aż manometr wskaże poniżej 150 psi. Jeśli pompa hałasuje (uderza), otwórz zawór bardziej, aż praca się wyrówna.

Rozwiązywanie problemów

  • Pompa hałasuje: Wyreguluj zawór nadmiarowy ciśnienia, aż praca się wyrówna (ok. 75-100 PSI).
  • Brak poboru chemii: Sprawdź przewód ssący i filtr pod kątem zanieczyszczeń. Powtórz procedurę zalewania (priming).
  • Brak rozpylania: Zdemontuj dyszę i sprawdź, czy nie jest zatkana.
  • Urządzenie nie włącza się: Sprawdź zasilanie oraz poprawność ustawień timera.

Praktyczna pomoc

Typowe problemy

Pompa pracuje głośno (uderza)

Wyreguluj zawór nadmiarowy ciśnienia, aż praca się wyrówna (docelowo 75-100 PSI).

Urządzenie nie pobiera chemii

Sprawdź przewód ssący i filtr pod kątem zanieczyszczeń. Powtórz procedurę zalewania (priming).

Brak rozpylania z dyszy

Zdemontuj dyszę i sprawdź, czy nie jest zatkana lub zanieczyszczona.

Urządzenie nie włącza się

Sprawdź zasilanie w gniazdku oraz poprawność ustawień timera.

Przed użyciem

  • Sprawdź, czy wąż nie jest pęknięty, postrzępiony lub spuchnięty.
  • Upewnij się, że używasz środków chemicznych kompatybilnych z uszczelkami Santoprene/EPDM.
  • Podłącz urządzenie do gniazda z uziemieniem GFCI.
  • Upewnij się, że przewody zasilające są ułożone tak, aby nie można było się o nie potknąć.
  • Sprawdź, czy filtr (FV2) jest zainstalowany na przewodzie ssącym.

Parametry w praktyce

Zakres temperatury cieczy
4.4-37°C (40-100°F).
Wymagania elektryczne
120 VAC, 60 Hz, 2A (wymagane gniazdo GFCI).
Zasięg wyrzutu
0.9-1.5 m (3-5 ft).
Maksymalna liczba dysz
Jedna skrzynka sterownicza obsługuje do 30 zespołów dysz.

Ilustracje i schematy

  • Schemat na stronie 2 przedstawia konfigurację przełączników DIP dla timera.
  • Schemat na stronie 5 przedstawia budowę wewnętrzną skrzynki, rozmieszczenie zaworów, przewodów i złączy.

Zgodność modelu

  • Nie używać z chemikaliami łatwopalnymi lub węglowodorami.
  • Wymaga środków chemicznych kompatybilnych z uszczelkami Santoprene/EPDM.
  • Łączna długość przewodów między skrzynką a dyszami nie może przekraczać 61 m (200 ft).
