Focal FDP SPORT V2: 4-kanałowy wzmacniacz audio do pojazdów terenowych i motocykli
Kompletny przewodnik konfiguracji i instalacji wzmacniacza Focal FDP SPORT V2. Dowiedz się, jak ustawić tryby pracy, skonfigurować zwrotnice oraz poprawnie podłączyć głośniki w systemach 2, 3 i 4-kanałowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Focal FDP SPORT V2 to wysokiej jakości, kompaktowy wzmacniacz klasy D zaprojektowany specjalnie z myślą o motocyklach i pojazdach terenowych. Dzięki zastosowaniu komponentów dyskretnych oraz aluminiowej obudowy, urządzenie zapewnia doskonałe odprowadzanie ciepła i wysoką odporność na trudne warunki pracy. Wzmacniacz oferuje elastyczne opcje konfiguracji, umożliwiając pracę w trybach 2, 3 lub 4-kanałowym, co pozwala na dopasowanie systemu audio do indywidualnych potrzeb użytkownika.
Konfiguracja i obsługa
Wzmacniacz oferuje trzy podstawowe tryby pracy: 4-kanałowy stereo, 2-kanałowy zmostkowany oraz 3-kanałowy (stereo + mono). Wybór odpowiedniego trybu wymaga ustawienia przełączników na panelu sterowania oraz precyzyjnej regulacji zwrotnic. Użytkownik może wybierać między trybami Full Range (FR), High Pass (HP), Low Pass (LP) oraz Band Pass (BP). W przypadku motocykli standardowo zaleca się ustawienie częstotliwości odcięcia HP na 120Hz. Precyzyjne dopasowanie poziomu wzmocnienia (Gain) pozwala na idealną synchronizację sygnału ze źródła dźwięku z wejściem wzmacniacza.
Bezpieczeństwo i instalacja
Poprawna instalacja jest kluczowa dla długotrwałej pracy urządzenia. Należy upewnić się, że wszystkie połączenia zasilania i masy są wykonane zgodnie z polaryzacją, a przewody są odpowiednio zabezpieczone. Wzmacniacz posiada wbudowane zabezpieczenia przed zwarciem, przegrzaniem, odwrotną polaryzacją oraz napięciem stałym (DC). W przypadku braku zasilania lub problemów z dźwiękiem, należy sprawdzić bezpieczniki (zewnętrzny 50A oraz wewnętrzne 25A) oraz stan połączeń kablowych.
Konserwacja i diagnostyka
Wzmacniacz wymaga zapewnienia odpowiedniej cyrkulacji powietrza – nie należy go montować w szczelnych wnękach ani przykrywać. Jeśli wskaźnik z logo Focal miga, może to oznaczać przegrzanie lub wewnętrzną usterkę. W takim przypadku należy odłączyć wiązkę głośnikową i sprawdzić instalację pod kątem zwarć. Regularna kontrola stanu styków oraz czystości połączeń pozwoli uniknąć problemów z jakością dźwięku i zapewni stabilną pracę systemu audio przez długi czas.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Logo Focal nie świeci
Sprawdź napięcie na terminalu zasilania i REM (12-15V), sprawdź bezpiecznik 50A przy akumulatorze oraz bezpieczniki wewnątrz wzmacniacza.
Wzmacniacz przepala bezpiecznik
Sprawdź poprawność polaryzacji przewodów zasilania i masy przy wzmacniaczu oraz akumulatorze.
Logo Focal miga
Sprawdź, czy wzmacniacz nie jest przegrzany. Jeśli jest zimny, odłącz głośniki i sprawdź, czy nie ma zwarcia w instalacji.
Brak dźwięku
Upewnij się, że radio jest włączone, sprawdź poprawność podłączenia RCA oraz czy przełączniki trybów pracy są ustawione prawidłowo.
Przed użyciem
- Sprawdź napięcie zasilania (12-15V DC)
- Upewnij się, że przewód REM jest podłączony
- Sprawdź poprawność polaryzacji głośników (+/-)
- Upewnij się, że wzmacniacz ma zapewnioną wentylację
- Sprawdź, czy bezpiecznik 50A jest zainstalowany
- Zweryfikuj ustawienia przełączników trybu pracy
- Upewnij się, że impedancja głośników jest zgodna ze specyfikacją
Parametry w praktyce
- 4 x 150W RMS @ 4 ohm
- Moc wyjściowa na kanał przy obciążeniu 4 omów.
- 2 x 400W RMS Bridged
- Moc w trybie zmostkowanym przy obciążeniu 4 omów.
- Frequency Response 20-30KHz
- Zakres częstotliwości przenoszonych przez wzmacniacz.
- Signal/Noise Ratio 95dB
- Stosunek sygnału do szumu, im wyższy, tym czystszy dźwięk.
- Damping factor 75
- Zdolność wzmacniacza do kontroli ruchu membrany głośnika.
Ilustracje i schematy

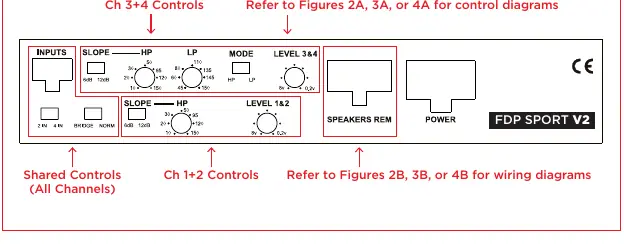

- Panel sterowania: zawiera przełączniki wejść, wyboru zbocza (6dB/12dB), trybu pracy (HP/LP) oraz potencjometry częstotliwości i wzmocnienia.

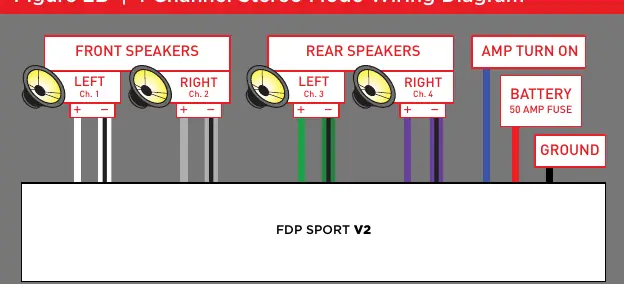

- Schemat 4-kanałowy: pokazuje podłączenie czterech głośników do odpowiednich kanałów.
- Schemat zmostkowany: ilustruje sposób łączenia głośników w trybie 2-kanałowym.
- Schemat 3-kanałowy: przedstawia konfigurację z głośnikami stereo i subwooferem.
- Kody kolorów: standardowe oznaczenia przewodów głośnikowych (biały, szary, zielony, fioletowy) z podziałem na polaryzację.
Zgodność modelu
- Nie mostkować wzmacniacza przy obciążeniu 2 omów.
- Wymaga zasilania 14.4V DC.
- Kompatybilny z wejściami wysokopoziomowymi i niskopoziomowymi (RCA).
- Zalecane bezpieczniki wewnętrzne: 2x 25A.
