Focal K2 Power M 6.5 KM - Instrukcja obsługi i montażu
Instrukcja obsługi i montażu głośników niskotonowych Focal K2 Power M 6.5 KM. Zawiera specyfikacje techniczne, zalecenia dotyczące filtrów aktywnych oraz schematy instalacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Głośniki niskotonowe Focal K2 Power M 6.5 KM to zaawansowane komponenty audio zaprojektowane z myślą o najwyższej jakości dźwięku w instalacjach samochodowych. Seria K2 Power M wyróżnia się kompaktową budową oraz zastosowaniem kultowej membrany K2 wykonanej z włókna aramidowego, która zapewnia wyjątkową dynamikę i precyzję brzmienia. Dzięki unikalnemu profilowi M, głośniki skutecznie redukują zniekształcenia harmoniczne, oferując czysty i szczegółowy dźwięk.
Bezpieczeństwo i montaż

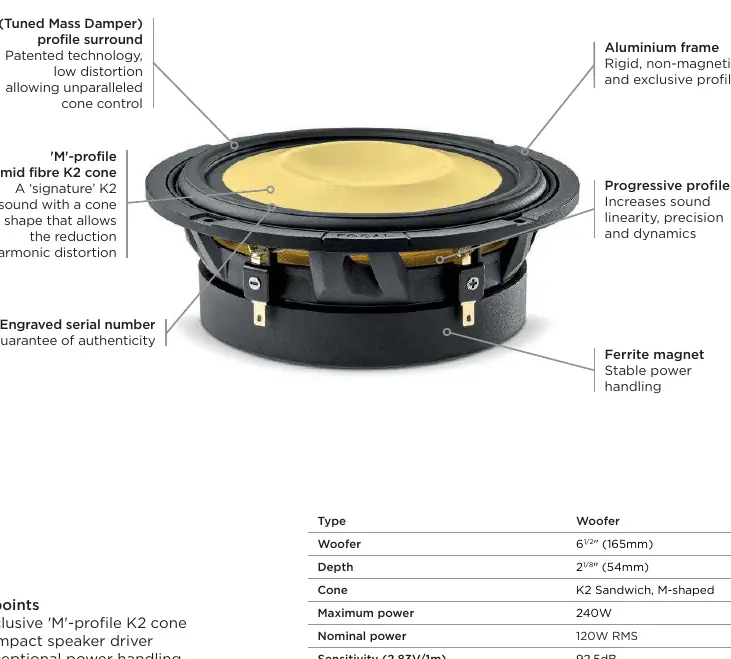

Przed przystąpieniem do instalacji należy upewnić się, że wszystkie elementy zestawu są kompletne. Montaż powinien być przeprowadzony przez wykwalifikowanego specjalistę, aby zapewnić optymalne działanie systemu. Głośniki wyposażone są w sztywny, niemagnetyczny aluminiowy kosz oraz zawieszenie TMD (Tuned Mass Damper), które minimalizuje zniekształcenia. Podczas montażu należy zwrócić uwagę na polaryzację przewodów (+/-) oraz stabilne zamocowanie głośnika w otworze montażowym za pomocą dołączonych śrub.
Konfiguracja i obsługa
Systemy K2 Power M są produktami typu "active", co oznacza, że wymagają zewnętrznego procesora DSP oraz wzmacniacza do poprawnego podziału pasma. Producent sugeruje konkretne zakresy częstotliwości dla filtrów aktywnych w zależności od konfiguracji (2-drożnej lub 3-drożnej). Dla modelu 6.5 KM w systemie 2-drożnym zaleca się zakres 50Hz/2.5kHz, natomiast w systemie 3-drożnym 50Hz/400Hz. Precyzyjne ustawienie filtrów jest kluczowe dla ochrony głośników przed uszkodzeniem oraz uzyskania najlepszej charakterystyki częstotliwościowej.
Konserwacja i utylizacja
Głośniki nie wymagają specjalistycznej konserwacji. Należy jedynie dbać o to, aby membrany nie były narażone na bezpośrednie działanie wilgoci, kurzu czy uszkodzenia mechaniczne. W przypadku konieczności utylizacji produktu, należy postępować zgodnie z lokalnymi przepisami dotyczącymi recyklingu sprzętu elektronicznego. Produkt oznaczony jest symbolem przekreślonego kosza, co oznacza, że nie powinien być wyrzucany wraz z odpadami domowymi.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź poprawność połączeń kablowych oraz polaryzację (+/-) przy wzmacniaczu i głośnikach.
Głośnik gra zbyt szerokim pasmem
Zweryfikuj ustawienia filtrów aktywnych w procesorze DSP zgodnie z zalecanymi zakresami częstotliwości.
Przed użyciem
- Sprawdź zawartość opakowania (głośniki, śruby, akcesoria montażowe).
- Upewnij się, że posiadasz wzmacniacz i procesor DSP.
- Zaplanuj miejsce montażu w drzwiach lub dedykowanej obudowie.
- Przygotuj odpowiednie okablowanie audio.
- Zarejestruj produkt online na stronie producenta.
Parametry w praktyce
- Nominal power
- Moc ciągła (RMS), jaką głośnik może przyjmować bez ryzyka uszkodzenia.
- Frequency response
- Zakres częstotliwości, w którym głośnik pracuje efektywnie.
Ilustracje i schematy
- Schemat 1: Instrukcja montażu głośnika w otworze montażowym przy użyciu śrub.

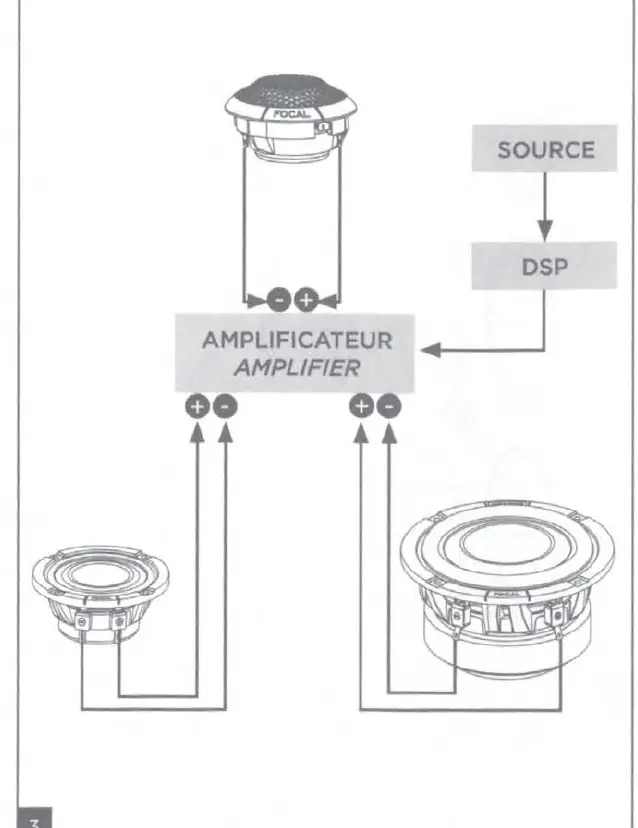

- Schemat 3: Schemat połączeń systemu aktywnego z procesorem DSP i wzmacniaczem.
- Schemat 4 i 5: Przykładowe rozmieszczenie głośników wewnątrz pojazdu.
Zgodność modelu
- Produkt wymaga aktywnego systemu sterowania (DSP/wzmacniacz).
- Zalecane filtry aktywne różnią się w zależności od konfiguracji 2-drożnej lub 3-drożnej.
