Instrukcja obsługi okapu kuchennego Forte Cortivoisland
Dowiedz się, jak prawidłowo zainstalować i obsługiwać okap kuchenny Forte Cortivoisland. Instrukcja zawiera szczegółowe kroki montażu, zasady podłączenia elektrycznego, obsługę panelu sterowania oraz wytyczne dotyczące konserwacji filtrów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Okap kuchenny Forte Cortivoisland jest urządzeniem przeznaczonym do użytku domowego. Przed przystąpieniem do instalacji i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Urządzenie musi być uziemione, a w przypadku korzystania z trybu pochłaniacza, wymagane są filtry węglowe (dostępne jako akcesorium). Minimalna odległość od płyty gazowej wynosi 65 cm.
Instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Okap można montować na sufitach o wysokości od 228 cm do 273 cm. Kroki montażowe:
- Wywierć otwory w suficie, włóż kołki rozporowe (X) i przymocuj wspornik montażowy.
- Złóż wewnętrzną strukturę teleskopową z silnikiem, regulując wysokość za pomocą elementów B1 i B2.
- Przymocuj strukturę (B) do wspornika (A) za pomocą śrub (Y). Podłącz okap do zasilania i rury odprowadzającej powietrze.
- Nałóż górny komin na strukturę i zablokuj śrubami (Z). Następnie nałóż dolny komin i tymczasowo zablokuj go na górnym.
- Zdejmij filtry metalowe, przykręć okap do struktury za pomocą śrub (Y) od wewnątrz i zewnątrz. Opuść dolny komin i zainstaluj ponownie filtry metalowe.
Obsługa
Panel sterowania posiada przyciski do wyboru prędkości oraz oświetlenia:
- Przycisk TL: Włączanie i wyłączanie oświetlenia.
- Przycisk T1: Włączanie okapu, wybór pierwszej prędkości, wyłączanie aspiratora (naciśnij dwukrotnie, aby wyłączyć).
- Przyciski T2-T4: Wybór drugiej, trzeciej i czwartej prędkości.
Urządzenie posiada funkcję opóźnionego wyłączania. Po wybraniu prędkości przytrzymaj przycisk TL, aż diody zaczną migać. Następnie wybierz czas wyłączenia przyciskiem T1 (5 min), T2 (10 min), T3 (15 min) lub T4 (20 min).
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności:
- Filtry przeciwtłuszczowe: Należy myć przynajmniej raz w miesiącu w gorącej wodzie z detergentem lub w zmywarce. Po 30 godzinach pracy diody przypomną o konieczności czyszczenia (zresetuj timer przytrzymując T4 przy wyłączonym silniku).
- Filtry węglowe: Wymieniaj 2-3 razy w roku w zależności od intensywności użytkowania. Po 120 godzinach pracy diody przypomną o konieczności wymiany.
- Czyszczenie zewnętrzne: Używaj wilgotnej szmatki z neutralnym detergentem. Unikaj produktów ściernych i kwasowych.
Praktyczna pomoc
Typowe problemy
Okap nie działa
Sprawdź, czy urządzenie jest podłączone do zasilania i czy główny wyłącznik elektryczny jest włączony.
Słaba wydajność ssania
Sprawdź, czy rury odprowadzające nie są zbyt długie, nie mają zbyt wielu zagięć lub czy nie mają zbyt małej średnicy.
Kondensacja nad płytą indukcyjną
Jest to zjawisko normalne wynikające z różnicy temperatur, nie oznacza awarii urządzenia.
Diody migają po wyłączeniu
Okap przypomina o konieczności czyszczenia filtrów (30h dla tłuszczowych, 120h dla węglowych). Zresetuj timer przyciskiem T4.
Przed użyciem
- Upewnij się, że napięcie i częstotliwość w sieci są zgodne z tabliczką znamionową.
- Zachowaj minimalną odległość 65 cm od płyty gazowej.
- Upewnij się, że okap jest podłączony do uziemionego gniazdka.
- Usuń folię ochronną z urządzenia przed pierwszym użyciem.
- W przypadku trybu pochłaniacza upewnij się, że zainstalowano filtry węglowe.
Parametry w praktyce
- Minimalna odległość
- 65 cm (26 cali) od płyty gazowej
Ilustracje i schematy
- Fig. 1A/1F: Schemat pracy w trybie wyciągu (zewnętrznym) i pochłaniacza (wewnętrznym).
- Fig. 3: Panel sterowania z przyciskami prędkości (T1-T4) i oświetlenia (TL).

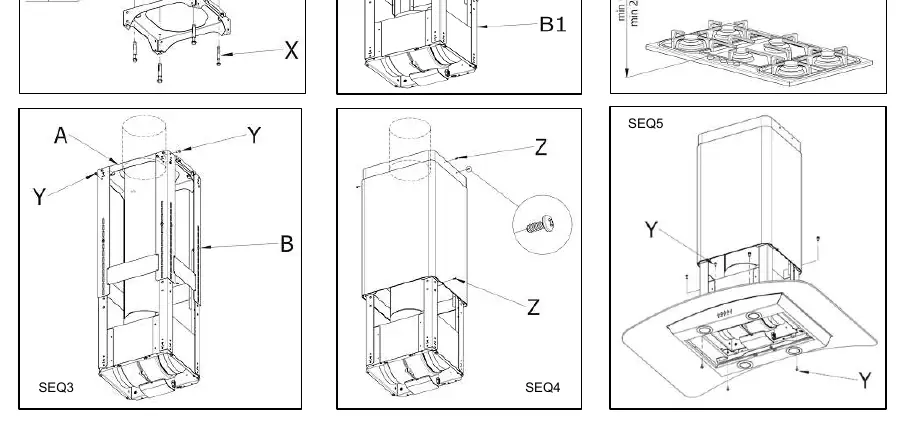

- SEQ1-SEQ5: Ilustracja kroków montażu okapu na suficie.
- Fig. 4: Schemat minimalnej odległości montażu nad płytą grzewczą.
Zgodność modelu
- Wymaga uziemionego gniazdka elektrycznego.
- W trybie pochłaniacza wymagane są filtry węglowe (dostępne jako akcesorium).
