Instrukcja obsługi okapu kuchennego Forté Maya
Szybki przewodnik po instalacji i obsłudze okapu kuchennego Forté Maya. Dowiedz się, jak zamontować urządzenie w szafce, podłączyć elektrykę, korzystać z trybów pracy oraz przeprowadzać konserwację filtrów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Okap kuchenny Forté Maya jest przeznaczony do użytku domowego. Przed instalacją i użyciem należy upewnić się, że napięcie w sieci elektrycznej odpowiada danym na tabliczce znamionowej. Urządzenie musi być uziemione. Minimalna odległość od płyty gazowej wynosi 65 cm. Okap nie powinien być używany nad kuchenkami z górną płytą promiennikową.
Tryby pracy
Okap może pracować w dwóch trybach:
- Tryb wyciągu (Ducted): Powietrze jest odprowadzane na zewnątrz budynku przez przewód wentylacyjny. Należy usunąć filtry węglowe, jeśli są zainstalowane.
- Tryb pochłaniacza (Recirculating): Powietrze jest oczyszczane przez filtry węglowe (dostępne jako akcesorium) i wraca do kuchni.
Instalacja
Okap jest przeznaczony do montażu wewnątrz szafki wiszącej. Proces instalacji obejmuje:
- Przygotowanie otworu w szafce zgodnie z wymiarami urządzenia.
- Zamocowanie wsporników kotwiących po obu stronach szafki.
- Włożenie okapu od dołu do momentu oparcia na wspornikach.
- Zabezpieczenie okapu śrubami bezpieczeństwa od wewnątrz.
- Wyrównanie okapu względem szafki i montaż osłon.
Podłączenie elektryczne
Urządzenie można podłączyć za pomocą standardowej wtyczki do gniazdka (musi być łatwo dostępne) lub poprzez stałe podłączenie z wyłącznikiem dwubiegunowym, zapewniającym pełne odłączenie w warunkach przepięcia kategorii III. Przewód uziemiający (żółto-zielony) nie może być przerywany.
Obsługa urządzenia
Panel sterowania posiada cztery poziomy prędkości:
- TL: Włączanie/wyłączanie oświetlenia.
- T1: Włączanie okapu na 1. biegu / wyłączanie (naciśnij dwukrotnie, jeśli okap pracuje na wyższym biegu).
- T2-T4: Wybór 2., 3. i 4. poziomu prędkości.
Dostępna jest funkcja opóźnionego wyłączenia: po wybraniu prędkości przytrzymaj przycisk TL, aż diody zaczną migać, a następnie wybierz czas (T1=5 min, T2=10 min, T3=15 min, T4=20 min).
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności:

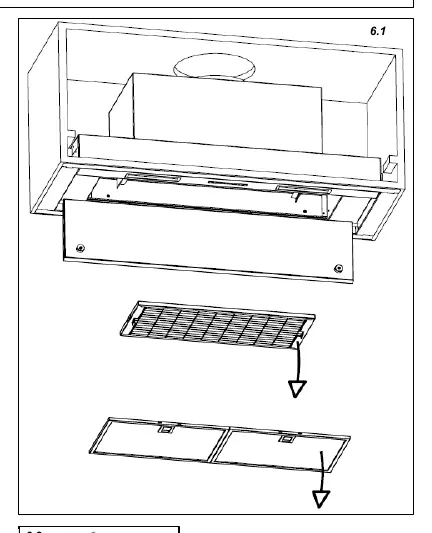

- Filtry przeciwtłuszczowe: Należy czyścić co 3-4 tygodnie w gorącej wodzie z detergentem lub w zmywarce.
- Filtr Long-Life (w trybie pochłaniacza): Regenerowany co 3-4 miesiące poprzez mycie w zmywarce (70°C, bez detergentu) i suszenie w piekarniku (30 min, 70°C). Wymiana zalecana po 6-8 cyklach regeneracji.
- Alarmy: Po 30 godzinach pracy (filtry tłuszczowe) lub 120 godzinach (filtr Long-Life) diody będą migać po wyłączeniu okapu. Zresetuj timer, przytrzymując przycisk T4 przy wyłączonym silniku.
Praktyczna pomoc
Typowe problemy
Okap nie włącza się
Sprawdź zasilanie, bezpieczniki oraz czy wtyczka jest poprawnie podłączona do gniazdka.
Słaba wydajność wyciągu
Upewnij się, że przewody wentylacyjne nie są zbyt długie, nie mają zbyt wielu zagięć i mają odpowiednią średnicę. Sprawdź czystość filtrów.
Diody migają po wyłączeniu okapu
To przypomnienie o konieczności czyszczenia filtrów. Po wyczyszczeniu zresetuj timer, przytrzymując przycisk T4 przy wyłączonym silniku.
Przed użyciem
- Sprawdź, czy napięcie w sieci odpowiada danym na tabliczce znamionowej.
- Upewnij się, że okap jest prawidłowo uziemiony.
- Wybierz tryb pracy (wyciąg lub pochłaniacz) i przygotuj odpowiednie filtry.
- Zachowaj minimalną odległość 65 cm od płyty gazowej.
- Upewnij się, że szafka montażowa jest stabilna.
Parametry w praktyce
- Tryb Recirculating
- Powietrze jest oczyszczane przez filtry węglowe i wraca do pomieszczenia.
- Filtr Long-Life
- Filtr zapachowy wielokrotnego użytku, regenerowany w zmywarce i piekarniku.
Ilustracje i schematy

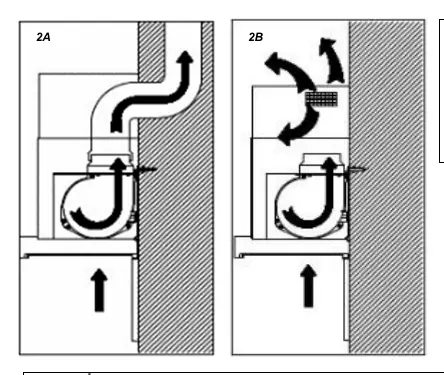

- Rysunki 2A/2B ilustrują różnicę między instalacją z odprowadzeniem na zewnątrz a trybem recyrkulacji.

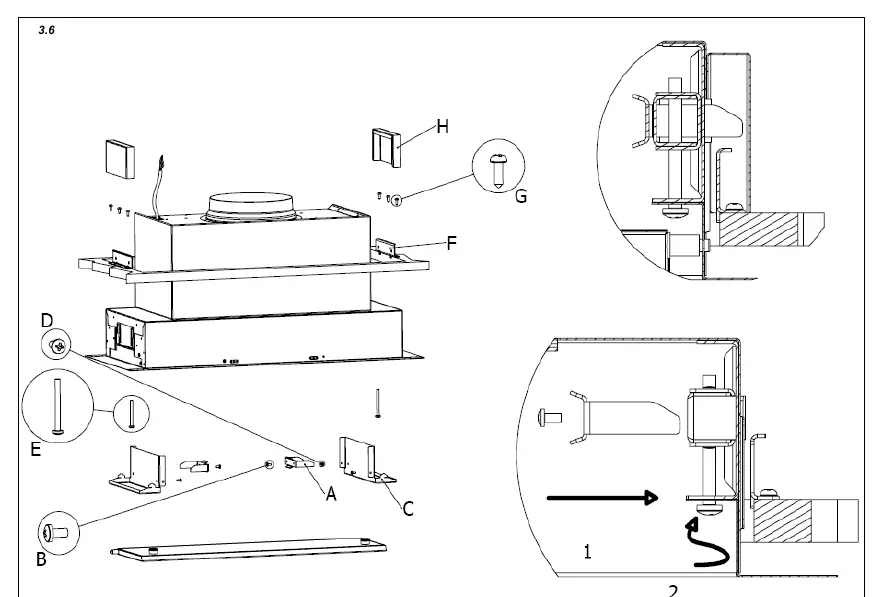

- Rysunek 3.6 pokazuje szczegółowy montaż okapu w szafce przy użyciu wsporników i śrub.
- Rysunek 5.1 przedstawia panel sterowania z przyciskami prędkości i oświetlenia.
Zgodność modelu
- Wymaga montażu wewnątrz szafki wiszącej.
- Nie instalować nad kuchenkami z górną płytą promiennikową.
