Instrukcja obsługi okapu Schweigen CL8912S / CL8915S / CL7372S / CL7375S

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy okapów Schweigen serii CL. Urządzenie jest przeznaczone do użytku domowego. Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym instalacja przez wykwalifikowanego technika oraz zapewnienie odpowiedniej wentylacji. W przypadku instalacji nad grillem (BBQ), minimalna wysokość montażu wynosi 1200 mm.

Opis urządzenia

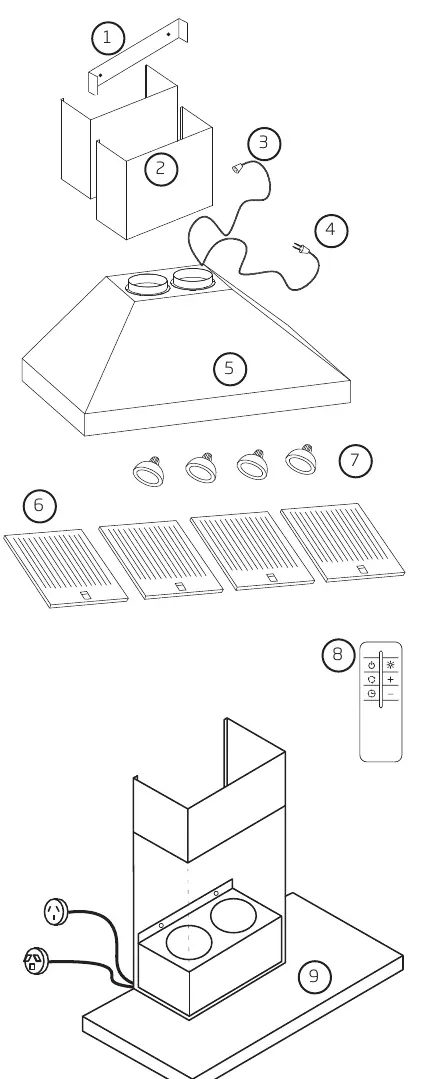

Okap składa się z korpusu, filtrów tłuszczowych (baffles), oświetlenia oraz systemu sterowania. W zależności od modelu, zestaw może zawierać pilot zdalnego sterowania. Filtry tłuszczowe pełnią kluczową rolę w wyłapywaniu tłuszczu i powinny być regularnie czyszczone.

Obsługa okapu

Okap wyposażony jest w panel dotykowy oraz pilot zdalnego sterowania:

• Włączanie/Wyłączanie: Przycisk ON/OFF służy do uruchamiania okapu. Drugie naciśnięcie aktywuje 10-minutowy timer automatycznego wyłączenia.
• Regulacja prędkości: Dostępnych jest 5 poziomów prędkości silnika.
• Oświetlenie: Przycisk światła służy do włączania i wyłączania oświetlenia.

Czyszczenie i konserwacja

Regularna konserwacja jest niezbędna dla wydajnej pracy urządzenia:

• Filtry tłuszczowe (Baffles): Należy czyścić co 3-6 tygodni lub po 40 godzinach pracy. Można je myć ręcznie w gorącej wodzie z detergentem lub w zmywarce (krótki program, niska temperatura). Przed ponownym montażem muszą być całkowicie suche.
• Czyszczenie zewnętrzne: Używaj miękkiej szmatki, wody i neutralnego detergentu. Unikaj środków ściernych, alkoholu i rozpuszczalników.
• Wymiana oświetlenia: Przed wymianą należy odłączyć zasilanie. Należy przekręcić żarówkę w lewo, aby ją wyjąć, a nową zamontować przekręcając w prawo.

Instalacja i montaż

Instalacja powinna być wykonana przez wykwalifikowanego technika:

• Montaż ścienny: Okap posiada główne i pomocnicze punkty montażowe. Należy upewnić się, że urządzenie jest wypoziomowane.

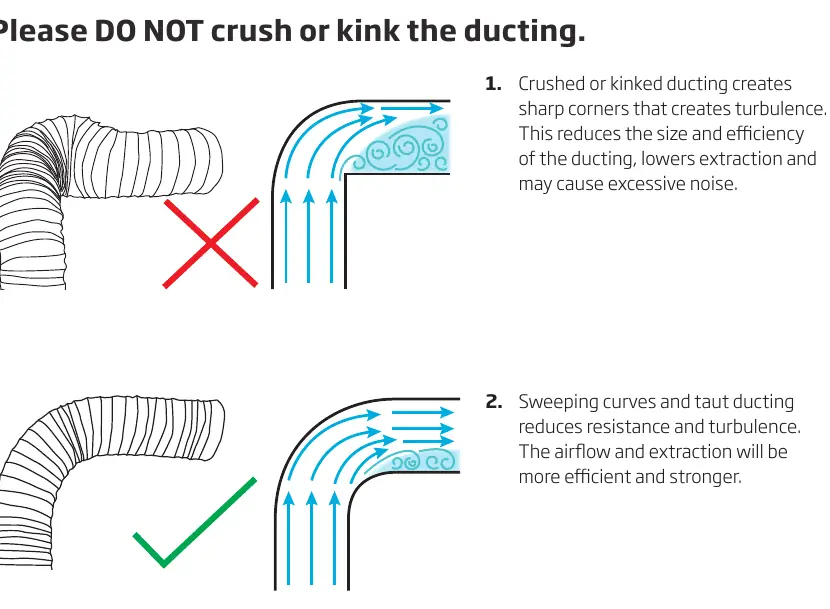

• Kanały wentylacyjne (Ducting): Przewody muszą być prowadzone w sposób płynny, bez załamań i zagięć, które powodują turbulencje i hałas.

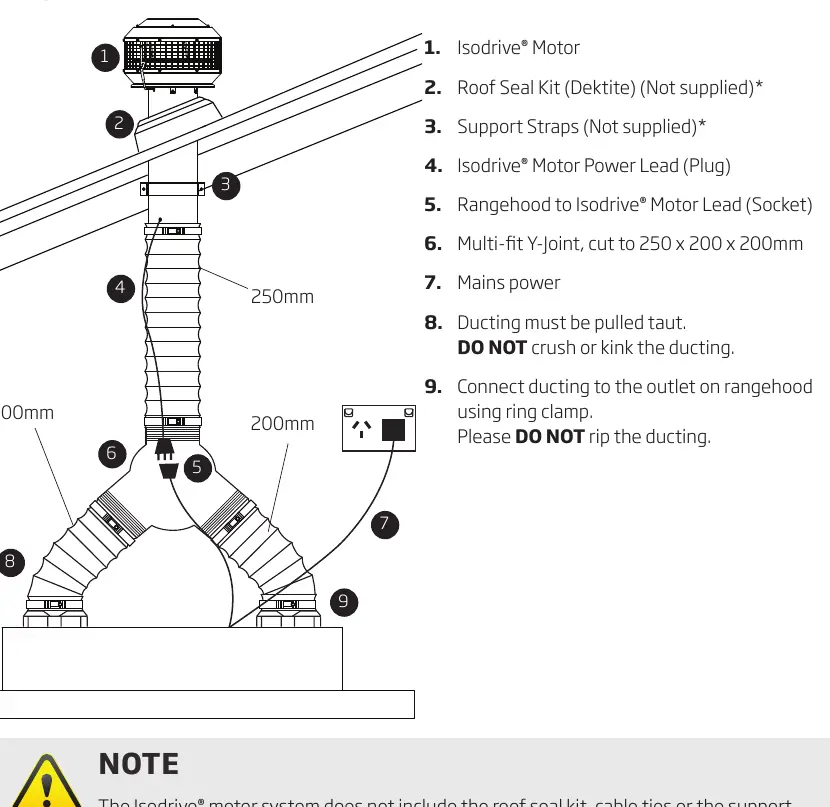

• Silnik Isodrive: Instrukcja zawiera schematy instalacji dla pojedynczego i podwójnego silnika Isodrive.

Rozwiązywanie problemów

Przed wezwaniem serwisu sprawdź:

• Czy urządzenie jest podłączone do zasilania.
• Czy filtry nie są zapchane.
• Czy przewody wentylacyjne nie są zablokowane lub zagięte.
• Czy oświetlenie jest sprawne.

W przypadku konieczności serwisu, przygotuj datę zakupu, model okapu, typ silnika oraz numer seryjny. Kontakt w Australii: 1300 881 693, w Nowej Zelandii: 0800 200 510. Strona internetowa: www.schweigen.com.au
