Instrukcja obsługi okapu kominowego Stoves Sterling/Richmond CHIM
Szybki przewodnik po instrukcji obsługi okapu kuchennego Stoves serii Sterling i Richmond CHIM. Dowiedz się, jak bezpiecznie instalować, obsługiwać, czyścić filtry i konserwować urządzenie, aby zapewnić jego optymalną wydajność.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy okapów kominowych Stoves serii Sterling i Richmond (modele 90PYR, 100PYR, 110PYR). Przed instalacją i użyciem należy dokładnie zapoznać się z zasadami bezpieczeństwa. Okap jest przeznaczony wyłącznie do użytku domowego w celu usuwania zapachów kuchennych.
Sterowanie okapem
Panel sterowania umożliwia wybór prędkości pracy silnika oraz włączanie oświetlenia:
- Przycisk 0: Zatrzymuje pracę silnika.
- Przycisk 1: Uruchamia silnik na pierwszej prędkości.
- Przycisk 2: Uruchamia silnik na drugiej prędkości.
- Przycisk 3/i: Krótkie naciśnięcie uruchamia trzecią prędkość. Naciśnięcie przez 2 sekundy aktywuje tryb boost (maksymalna wydajność) na 6 minut, po czym okap wraca do poprzedniego ustawienia.
- Przycisk światła: Włącza i wyłącza oświetlenie.
Uwaga: Przycisk 1 zawsze przełącza silnik na pierwszą prędkość przed jego wyłączeniem.
Użytkowanie i bezpieczeństwo
- Minimalna odległość między płytą grzejną a okapem powinna wynosić 650 mm.
- Nie należy pozostawiać otwartego ognia pod włączonym okapem.
- Podczas używania frytkownic należy stale nadzorować proces, aby uniknąć zapłonu przegrzanego oleju.
- Okap musi być podłączony do przewodu kominowego o średnicy minimum 120 mm.
- W przypadku jednoczesnego używania okapu i urządzeń zasilanych gazem lub innym paliwem, pomieszczenie musi być odpowiednio wentylowane.
Czyszczenie i konserwacja
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności:
- Filtry tłuszczowe: Należy czyścić co 2 miesiące pracy lub częściej przy intensywnym użytkowaniu. Filtry można myć w zmywarce.
- Filtry węglowe: Nie podlegają myciu ani regeneracji. Należy je wymieniać co około 4 miesiące pracy lub częściej w przypadku intensywnego użytkowania.
- Obudowa: Czyścić wilgotną szmatką z użyciem neutralnego detergentu w płynie.
Dane techniczne
- Zasilanie: 230-240V ~ 50/60Hz
- Klasa ochronności: I
- Poziom hałasu: 48 dB (poz. 1) do 68 dB (boost)
- Wydajność wyciągu: 300 m3/h (poz. 1) do 760 m3/h (boost)
- Moc silnika: 270 W
Informacje o producencie
Stoves
Praktyczna pomoc
Typowe problemy
Nieprzyjemne zapachy w kuchni
Wymień filtry węglowe na nowe (zalecane co 4 miesiące).
Słaba wydajność wyciągu
Wyczyść filtry tłuszczowe w zmywarce lub ręcznie (zalecane co 2 miesiące).
Przed użyciem
- Usuń folie ochronne z urządzenia przed instalacją.
- Sprawdź, czy napięcie sieciowe odpowiada wartościom na tabliczce znamionowej.
- Upewnij się, że instalacja elektryczna posiada odpowiednie uziemienie (Klasa I).
- Upewnij się, że przewód kominowy ma średnicę co najmniej 120 mm.
- Sprawdź, czy w pomieszczeniu zapewniona jest odpowiednia wentylacja.
Parametry w praktyce
- Wydajność (Boost)
- Maksymalna przepustowość powietrza 760 m3/h, przeznaczona do usuwania intensywnych oparów.
- Poziom hałasu
- Zakres od 48 dBA (cicha praca) do 68 dBA (maksymalna wydajność).
Ilustracje i schematy

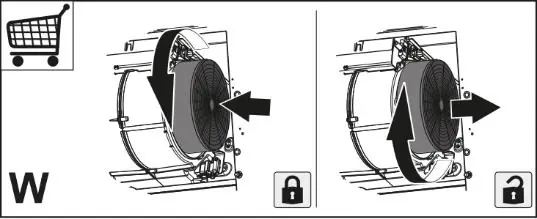

- W: Wymiana filtra węglowego (obrót i wyjęcie).
- Z: Czyszczenie filtra tłuszczowego (wyjęcie do mycia).
Zgodność modelu
- Modele 90cm i 100cm posiadają 3 panele aluminiowe (filtry tłuszczowe).
- Model 110cm posiada 4 panele aluminiowe (filtry tłuszczowe).
