Instrukcja instalacji kuchenki indukcyjnej Stoves Richmond 100/110cm

Najważniejsze informacje instalacyjne

Instalacja kuchenki musi być przeprowadzona przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami. Urządzenie musi być uziemione. Przed pierwszym użyciem należy usunąć wszystkie opakowania i umyć akcesoria (półki, blachy, kosz do frytkownicy) w ciepłej wodzie z detergentem, aby usunąć powłokę ochronną. Zaleca się włączenie piekarnika na krótki czas, aby wypalić pozostałości produkcyjne – może pojawić się przy tym nieszkodliwy zapach.

Przygotowanie i poziomowanie

Kuchenka wyposażona jest w nóżki poziomujące. Aby wypoziomować urządzenie:

• Umieść poziomicę na blasze do pieczenia na półce piekarnika.
• Wyreguluj nóżki z przodu i z tyłu.
• W przypadku wysokości blatu poniżej 900mm, należy usunąć jedną z nakrętek kontrujących z każdej nóżki.
• W modelach 100cm i 110cm, aby uzyskać dostęp do regulacji tylnych kół, konieczne może być zdemontowanie dolnych prawych drzwiczek komory do wolnego gotowania.

Montaż akcesoriów

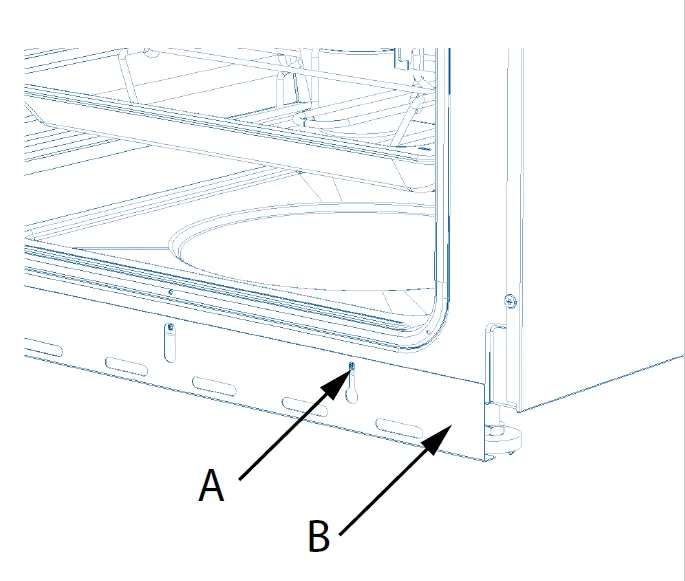

Listwa dekoracyjna (plinth): Jeśli nóżki są widoczne po podniesieniu kuchenki, można zamontować listwę dekoracyjną. Należy poluzować śruby (A), dopasować otwory w listwie (B) i dokręcić ręcznie. Nie używać narzędzi elektrycznych.

Reling na ręczniki: Dotyczy modeli 90cm, 100cm i 110cm. Należy dopasować otwory relingu do otworów w panelu przednim. Użyć dołączonych śrub M6 (dłuższe do górnego otworu A, krótsze do dolnego B) i dokręcić kluczem imbusowym, uważając, aby nie dokręcić zbyt mocno.

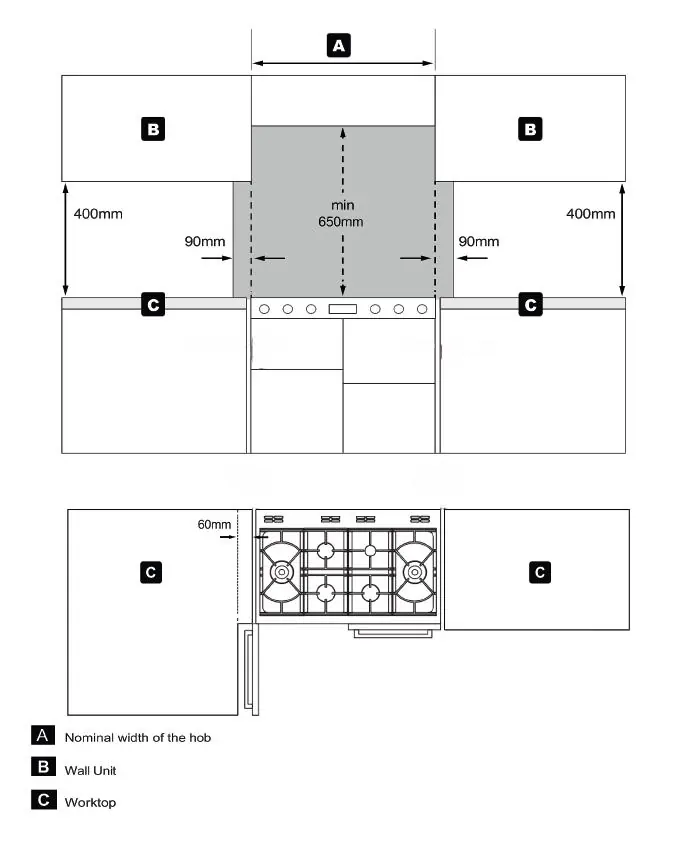

Wymagane odstępy i bezpieczeństwo

Strefa nad płytą grzejną musi być wolna od materiałów łatwopalnych:

• Minimalna wysokość okapu lub szafki nad płytą: 650mm.
• Zalecany odstęp boczny: 60mm (jeśli drzwi piekarnika otwierają się na bok i urządzenie stoi obok ściany lub szafek).
• Obszar nad i po bokach płyty musi być wolny od materiałów łatwopalnych w promieniu 90mm w poziomie i do 400mm w pionie.

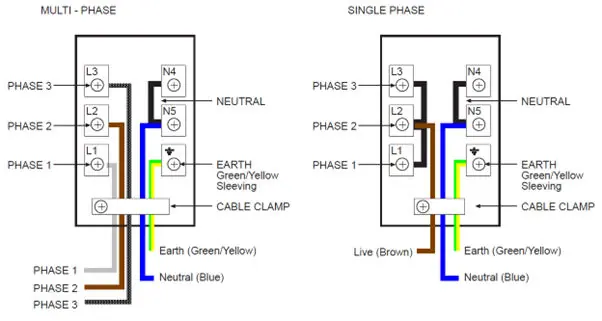

Podłączenie elektryczne

Podłączenie musi wykonać osoba posiadająca odpowiednie uprawnienia. Należy użyć elastycznego kabla odpornego na temperaturę co najmniej 70°C.

• Jednofazowe: Umieść mostki między L1, L2 i L3. Podłącz fazę do zacisku L2. Pozostaw mostki na zaciskach neutralnych.
• Trójfazowe: Usuń mostki z zacisków fazowych (L1, L2, L3) i podłącz trzy fazy odpowiednio do zacisków L1, L2, L3. Pozostaw mostki na zaciskach neutralnych.
• Zawsze upewnij się, że przewód neutralny i uziemiający są poprawnie podłączone.

Uruchomienie i testy

Po instalacji należy sprawdzić działanie komponentów:

• Ustaw czas na programatorze.
• Włącz piekarnik w trybie rozmrażania i sprawdź, czy działa oświetlenie oraz wentylator konwekcyjny.
• Jeśli urządzenie nie działa poprawnie, należy je odłączyć i skontaktować się z serwisem.
