Instrukcja instalacji kuchenki wolnostojącej Stoves Richmond 110/100cm Dual Fuel

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji kuchenek Stoves Richmond 110/100cm Dual Fuel. Urządzenie musi zostać zainstalowane przez wykwalifikowanego specjalistę zgodnie z obowiązującymi przepisami. Przed przystąpieniem do pracy należy upewnić się, że warunki lokalne (rodzaj gazu i ciśnienie) są zgodne z danymi na tabliczce znamionowej urządzenia.

Bezpieczeństwo i regulacje

• Urządzenie musi być uziemione.
• W przypadku wykrycia zapachu gazu: nie zapalaj żadnych urządzeń, nie dotykaj przełączników elektrycznych i natychmiast skontaktuj się z dostawcą gazu.
• Serwisowanie może być wykonywane wyłącznie przez autoryzowany personel.
• Nie modyfikuj urządzenia.
• Zapewnij odpowiednią wentylację pomieszczenia, w którym zainstalowano kuchenkę.

Przed instalacją

Kuchenka powinna być wypoziomowana za pomocą nóżek regulacyjnych. W przypadku korzystania z elastycznego przyłącza gazowego, obowiązkowe jest zamontowanie łańcuchów stabilizujących do ściany, aby zapobiec przewróceniu się urządzenia.

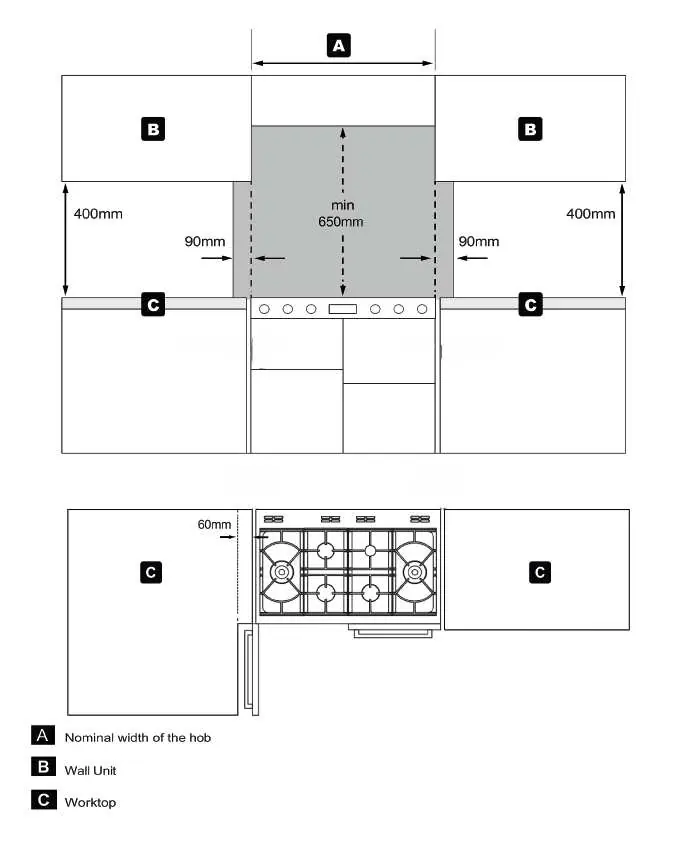

Wymiary i odstępy

Nad płytą grzewczą nie powinny znajdować się żadne łatwopalne materiały w odległości mniejszej niż 650 mm. Należy zachować odpowiednie odstępy boczne (90 mm powyżej poziomu płyty) oraz zapewnić miejsce na pełne otwarcie drzwi piekarnika.

Podłączenie elektryczne

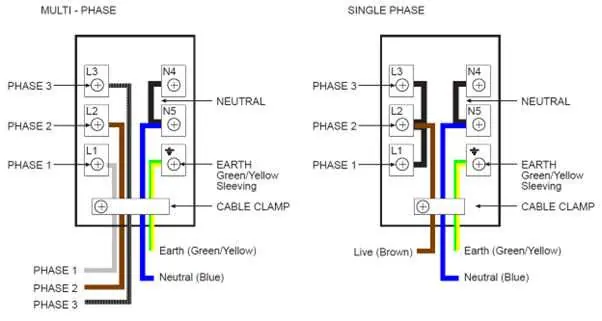

Podłączenie musi być wykonane przez kompetentną osobę. Instrukcja zawiera schematy dla instalacji jednofazowej oraz trójfazowej (multi-phase). Należy użyć odpowiedniego elastycznego kabla odpornego na temperaturę co najmniej 70°C. Nie używaj narzędzi elektrycznych do dokręcania zacisków bloku terminala.

Podłączenie gazowe

Przyłącze gazowe znajduje się w prawym górnym rogu z tyłu urządzenia (gwint 1/2 cala BSP). Należy upewnić się, że elastyczny przewód nie styka się z rurami spalinowymi piekarnika i nie jest załamany.

Uruchomienie i testy

Po instalacji należy sprawdzić działanie palników (przytrzymaj pokrętło przez 15 sekund przy zapalaniu) oraz komponentów elektrycznych (oświetlenie piekarnika, wentylator). Przed przekazaniem urządzenia użytkownikowi należy zademonstrować obsługę zegara i sterowania.

Dane techniczne

Urządzenie jest fabrycznie skonfigurowane do gazu ziemnego. Możliwa jest konwersja na LPG przy użyciu dedykowanego zestawu (część nr 094112400). Ciśnienie robocze wynosi 20 mbar dla gazu ziemnego oraz 30 mbar dla LPG.
