Instrukcja montażu okapu kuchennego Stoves 110CM
Szybki przewodnik instalacji okapu kuchennego Stoves 110CM. Dowiedz się, jak poprawnie zamontować urządzenie, zachować wymagane odległości od płyty grzewczej oraz jak skonfigurować tryb wyciągu lub pochłaniacza.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu okapu kuchennego Stoves 110CM. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w pełnej instrukcji obsługi. Okap może pracować w dwóch trybach: jako wyciąg (odprowadzanie oparów na zewnątrz) lub jako pochłaniacz (obieg zamknięty z filtrem węglowym).
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy:
- Korpus okapu
- Kominy (N1, N2)
- Wsporniki montażowe (M)
- Kołnierz wylotowy (O2)
- Redukcja wylotu (O)
- Zestaw śrub i kołków (I, L, A, B)
- Filtr węglowy (W)
Wymiary i odległości montażowe
Kluczowe jest zachowanie odpowiednich odległości od płyty grzewczej, aby zapewnić bezpieczeństwo i wydajność:
- Minimalna odległość od płyty elektrycznej: 500 mm
- Minimalna odległość od płyty gazowej: 650 mm
Szerokość urządzenia jest regulowana w zakresie 898-1098 mm, a wysokość komina od 540 do 1000 mm.
Przygotowanie do instalacji
Montaż wymaga wyznaczenia osi urządzenia nad płytą grzewczą. Należy użyć szablonu lub wymierzyć punkty montażowe dla wsporników (N1). Wymagane jest wywiercenie otworów o średnicy 8 mm i użycie odpowiednich kołków rozporowych.
Montaż okapu
- Zamontuj wsporniki na ścianie zgodnie z wyznaczonymi wymiarami.
- Zawieś korpus okapu na wspornikach.
- Wypoziomuj urządzenie i zabezpiecz je śrubami.
- W przypadku trybu wyciągu, podłącz rurę odprowadzającą (średnica 120 mm lub 150 mm) do kołnierza wylotowego.
- Zamontuj sekcje komina (N1, N2) i przykręć je do wsporników.
Tryby pracy
Tryb wyciągu: Opary są odprowadzane na zewnątrz budynku przez rurę wentylacyjną. Wymaga to użycia rury o średnicy 120 mm lub 150 mm i zabezpieczenia jej opaskami zaciskowymi.
Tryb pochłaniacza: Powietrze jest oczyszczane przez filtr węglowy i wraca do kuchni. Wymaga to montażu deflektora (O2) na górze komina.
Konserwacja
Regularna konserwacja jest niezbędna dla poprawnego działania:
- Filtr tłuszczowy (Z): Należy go regularnie czyścić.
- Filtr węglowy (W): W trybie pochłaniacza należy go wymieniać zgodnie z zaleceniami producenta, aby zapewnić skuteczną filtrację zapachów.
Informacje o producencie
Stoves
Praktyczna pomoc
Typowe problemy
Niewłaściwa wydajność wyciągu
Sprawdź, czy rura wylotowa nie jest zagięta i czy ma odpowiednią średnicę (120 mm lub 150 mm).
Okap nie trzyma się stabilnie
Upewnij się, że wszystkie śruby montażowe (A, B, L) zostały dokręcone zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy ściana jest w stanie utrzymać ciężar okapu.
- Upewnij się, że zachowano min. 500 mm (elektryczna) lub 650 mm (gazowa) odległości od płyty.
- Wybierz tryb pracy: wyciąg lub pochłaniacz.
- Przygotuj wiertarkę z wiertłem 8 mm.
- Sprawdź kompletność zestawu montażowego.
Parametry w praktyce
- Ø 120 mm / 150 mm
- Dopuszczalne średnice rury wylotowej dla trybu wyciągu.
Ilustracje i schematy

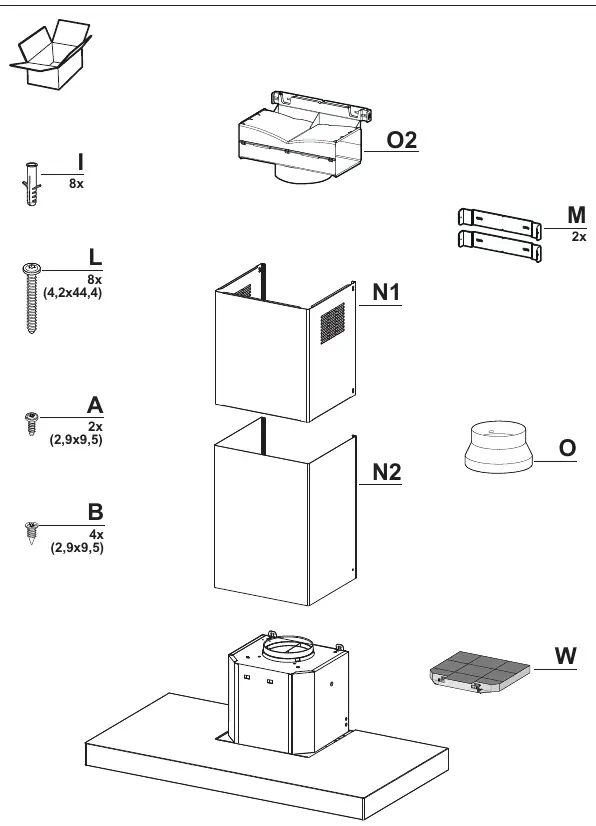

- Strona 2: Wykaz części montażowych (śruby, wsporniki, kominy).

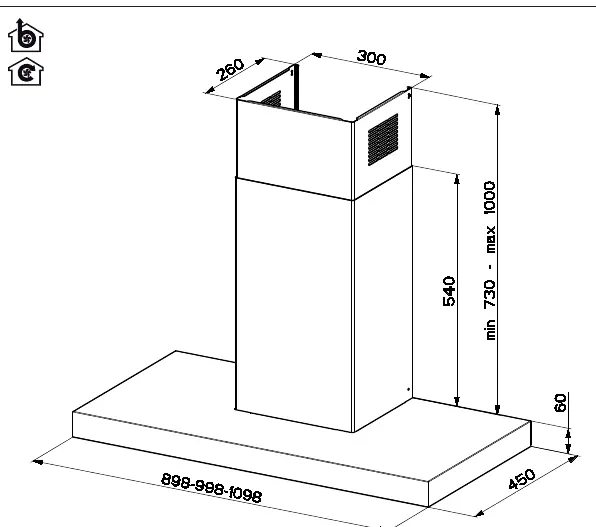

- Strona 4: Schemat wymiarowania i odległości bezpieczeństwa.

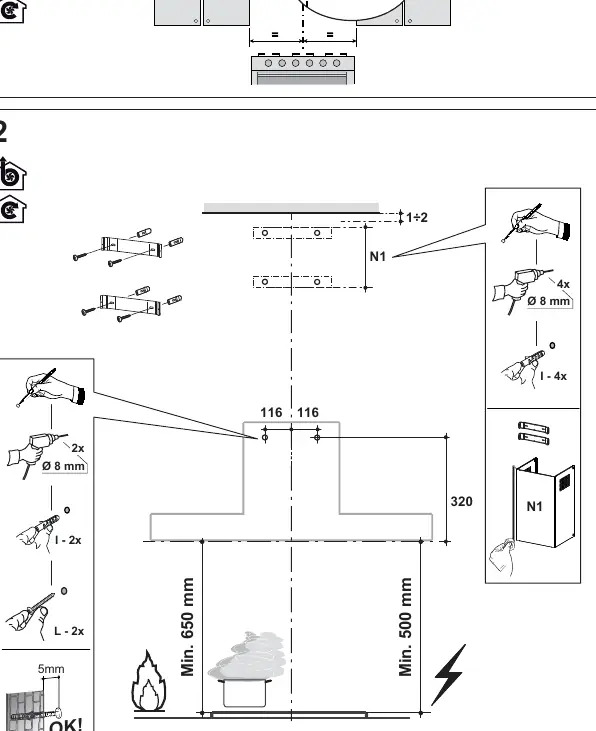

- Strona 5: Instrukcja wiercenia otworów i montażu wsporników.

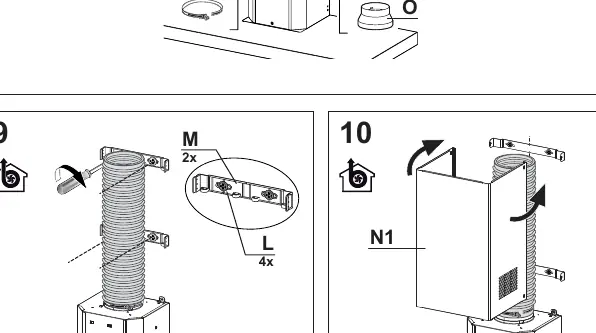

- Strona 7-9: Różnice w montażu dla trybu wyciągu i pochłaniacza.

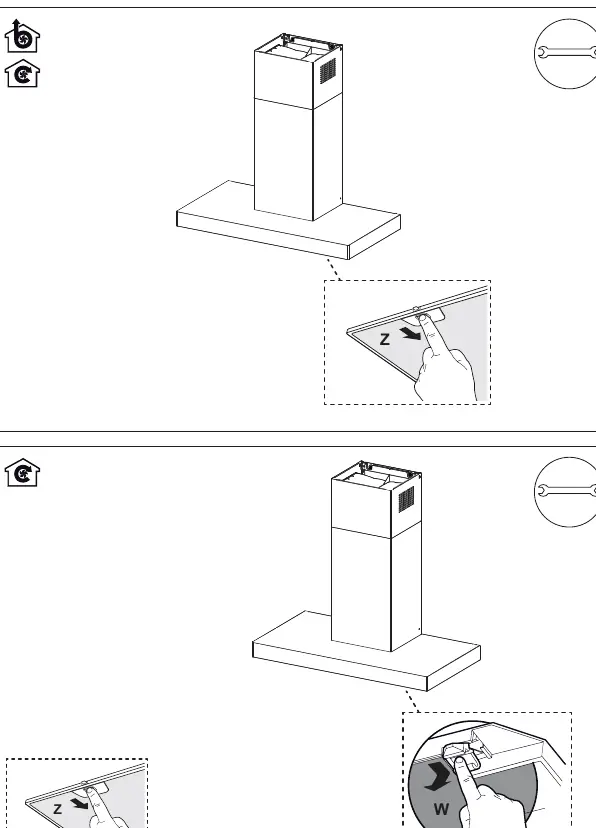

- Strona 12: Sposób demontażu filtrów tłuszczowych i węglowych.
Zgodność modelu
- Urządzenie może pracować jako wyciąg lub pochłaniacz.
- Wymaga rury o średnicy 120 mm lub 150 mm w trybie wyciągu.
