Instrukcja montażu okapu kominowego Belling Cookcentre 110T
Szybki przewodnik instalacji okapu Belling Cookcentre 110T. Dowiedz się, jak poprawnie zamontować urządzenie, zachować bezpieczne odległości od płyty grzewczej oraz skonfigurować tryb wyciągu lub pochłaniacza.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu okapu kominowego Belling Cookcentre 110T. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w pełnej instrukcji obsługi. Podczas prac montażowych zaleca się stosowanie rękawic ochronnych.

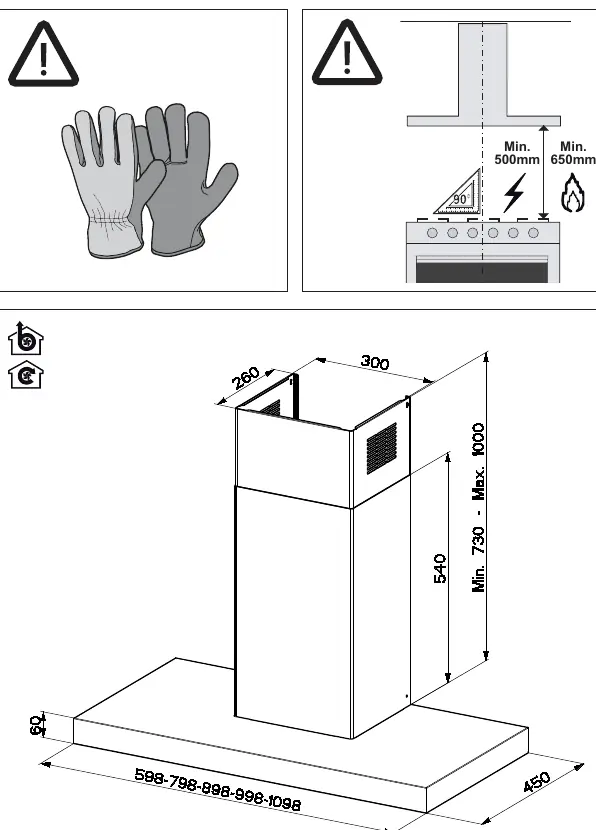

Bezpieczne odległości
- Płyta elektryczna: minimalna odległość okapu od powierzchni grzewczej wynosi 500 mm.
- Płyta gazowa: minimalna odległość okapu od powierzchni grzewczej wynosi 650 mm.
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne elementy:
- Wsporniki montażowe (M)
- Kominy (N1, N2)
- Kołki rozporowe (I) oraz zestaw śrub (L, A, B)
- Kołnierz redukcyjny (O)
- W przypadku trybu pochłaniacza: filtr węglowy (W) oraz deflektor (O2)
Montaż okapu
- Przygotowanie: Wyznacz miejsce montażu na ścianie, zachowując odpowiednie odległości od płyty grzewczej.
- Wiercenie: Wywierć otwory zgodnie z wymiarami urządzenia (szerokość 598-1098 mm w zależności od modelu). Użyj kołków rozporowych (I) i śrub (L) do zamocowania wsporników.
- Mocowanie korpusu: Zawieś okap na wspornikach i zabezpiecz go śrubami.
- Podłączenie: W zależności od wybranego trybu pracy, podłącz rurę odprowadzającą powietrze (średnica 120 mm lub 150 mm) do kołnierza (O).
- Montaż komina: Nałóż sekcje komina (N1, N2) na korpus okapu i przykręć je do wsporników za pomocą śrub (A, B).
Tryby pracy
Okap może pracować w dwóch trybach:
- Tryb wyciągu: Powietrze jest odprowadzane na zewnątrz budynku za pomocą rury wentylacyjnej.
- Tryb pochłaniacza: Powietrze jest oczyszczane przez filtr węglowy (W) i wraca do pomieszczenia. W tym trybie konieczne jest zamontowanie deflektora (O2) oraz filtra węglowego.
Konserwacja
Regularnie sprawdzaj stan filtrów. W trybie pochłaniacza filtr węglowy (W) wymaga okresowej wymiany, aby zapewnić skuteczne oczyszczanie powietrza.
Informacje o producencie
Belling
Praktyczna pomoc
Typowe problemy
Niewłaściwa wysokość montażu
Upewnij się, że zachowano min. 500 mm dla płyt elektrycznych i 650 mm dla gazowych.
Brak ciągu w trybie pochłaniacza
Sprawdź, czy filtr węglowy (W) został poprawnie zamontowany i czy deflektor (O2) jest zainstalowany.
Przed użyciem
- Załóż rękawice ochronne przed rozpoczęciem prac.
- Sprawdź wytrzymałość ściany, na której będzie montowany okap.
- Upewnij się, że posiadasz wiertarkę i odpowiednie wiertła (8 mm).
- Zweryfikuj, czy wybrany tryb pracy (wyciąg/pochłaniacz) wymaga dodatkowych akcesoriów.
- Sprawdź, czy wszystkie śruby (A, B, L) są dokręcone.
Parametry w praktyce
- Ø 120 mm / Ø 150 mm
- Średnice rur wentylacyjnych obsługiwane przez urządzenie.
Ilustracje i schematy

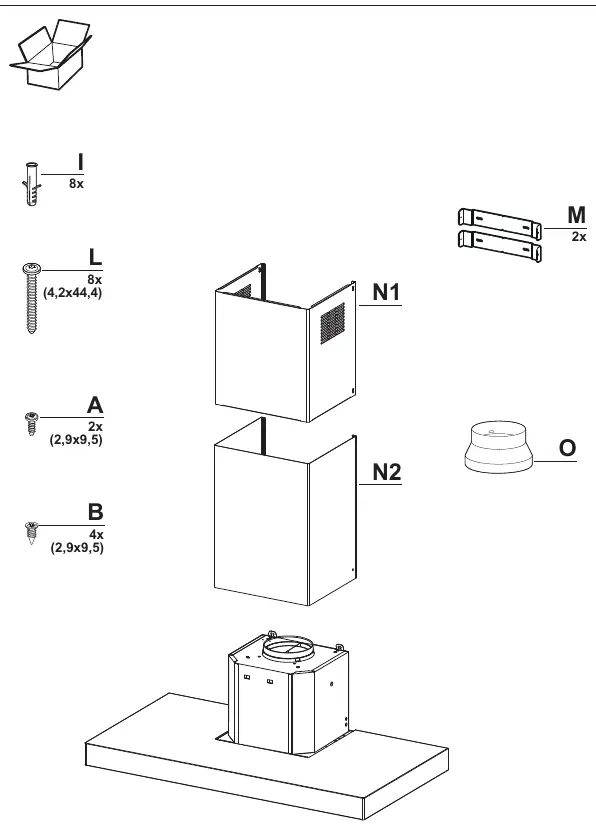

- Strona 2: Wykaz elementów montażowych i śrub.
- Strona 3: Schematy instalacji dla trybu wyciągu i pochłaniacza.

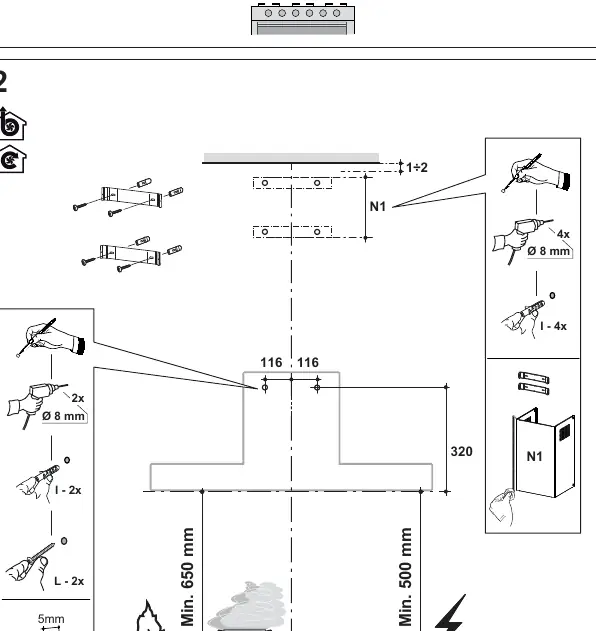

- Strona 5: Instrukcja wiercenia otworów i montażu wsporników.

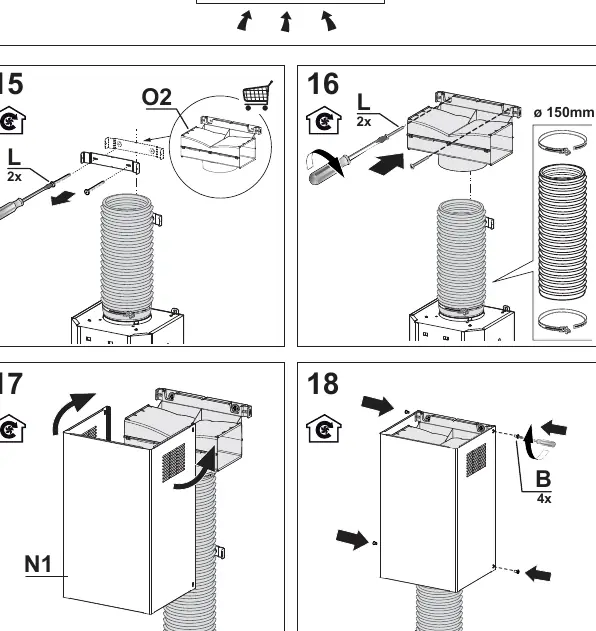

- Strona 9: Montaż filtra węglowego i deflektora dla trybu pochłaniacza.
Zgodność modelu
- Urządzenie obsługuje rury o średnicy 120 mm oraz 150 mm.
- W trybie pochłaniacza wymagane jest użycie filtra węglowego (W) i deflektora (O2).
