Instrukcja montażu okapu kominowego Belling Cookcentre 100T
Kompletny przewodnik instalacji okapu Belling Cookcentre 100T. Dowiedz się, jak zamontować urządzenie, przygotować kanały wentylacyjne dla trybu wyciągu lub pochłaniacza oraz jak dbać o filtry.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu okapu kominowego Belling Cookcentre 100T. Przed przystąpieniem do prac instalacyjnych należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w głównej instrukcji obsługi urządzenia. Okap może pracować w dwóch trybach: wyciągu (odprowadzanie powietrza na zewnątrz) lub pochłaniacza (obieg zamknięty z filtrem węglowym).
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne elementy:
- Wsporniki montażowe (M)
- Sekcje komina (N1, N2)
- Kołnierz/adapter (O)
- Zestaw śrub i kołków rozporowych (I, L, A, B)
- W przypadku trybu pochłaniacza: filtr węglowy (W) oraz adapter (O2)

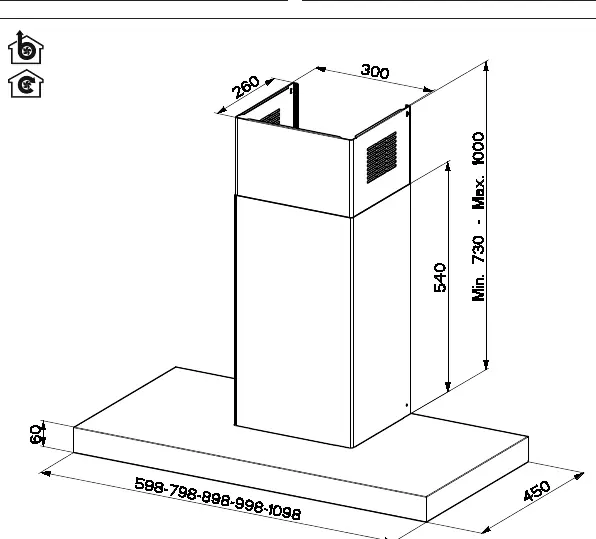

Wymiary i odległości montażowe
Okap posiada regulowaną wysokość komina. Kluczowe parametry montażowe:
- Minimalna odległość od płyty elektrycznej: 500 mm
- Minimalna odległość od płyty gazowej: 650 mm
- Szerokość urządzenia: 598-1098 mm (zależnie od modelu)
- Wysokość komina: 540 mm (regulowana w zakresie 730-1000 mm)
Instalacja krok po kroku
Montaż należy przeprowadzić zgodnie z poniższą procedurą:
- Wyznaczenie punktów: Zaznacz na ścianie punkty montażowe, zachowując odpowiednią odległość od płyty grzewczej.

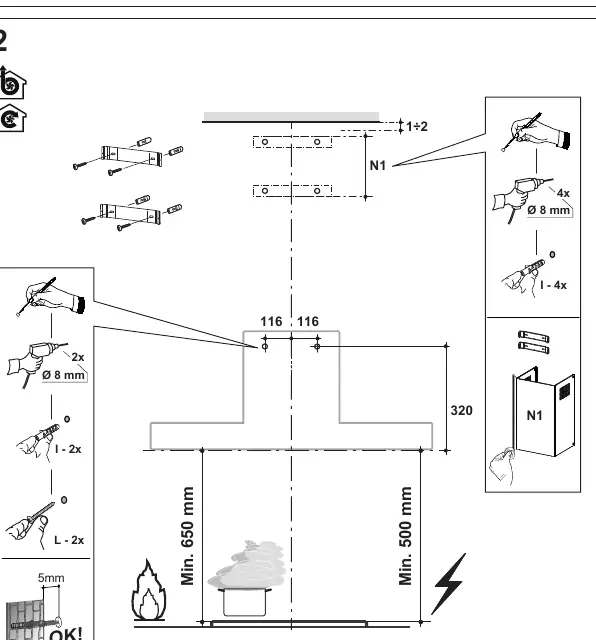

- Montaż wspornika: Wywierć otwory, włóż kołki i przykręć wspornik (N1) do ściany.
- Mocowanie okapu: Zawieś okap na wsporniku i wypoziomuj go. Zabezpiecz urządzenie śrubami.

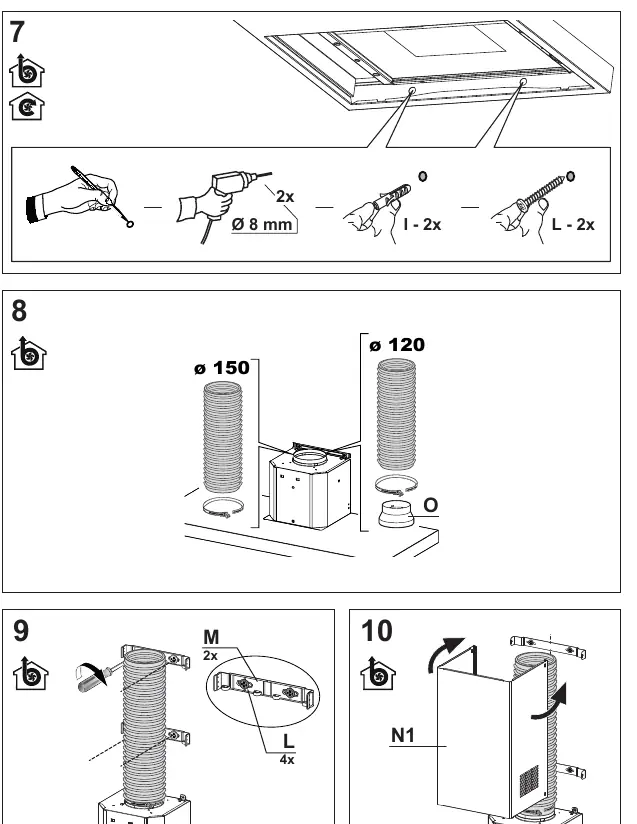

- Podłączenie wentylacji: W trybie wyciągu podłącz rurę o średnicy 120 mm lub 150 mm do wylotu okapu i zabezpiecz opaskami.
- Montaż komina: Nałóż sekcje komina (N1, N2) na korpus okapu i przykręć je do wsporników.
Tryb pracy: Wyciąg vs Pochłaniacz
Okap wspiera dwa tryby pracy:
- Tryb wyciągu: Wymaga wyprowadzenia rury wentylacyjnej na zewnątrz budynku. Należy użyć adaptera (O) i rury o średnicy 120 lub 150 mm.
- Tryb pochłaniacza: Wymaga zamontowania filtra węglowego (W) oraz specjalnego adaptera (O2) kierującego powietrze z powrotem do kuchni.
Konserwacja i filtry
Regularna konserwacja zapewnia sprawne działanie okapu:

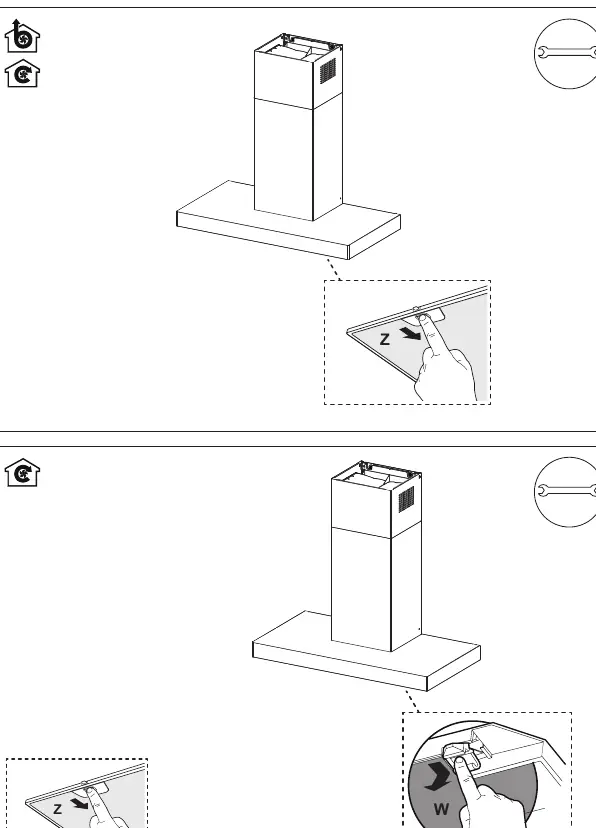

- Filtr przeciwtłuszczowy (Z): Należy regularnie czyścić. Dostęp do niego uzyskuje się poprzez zwolnienie zatrzasku.
- Filtr węglowy (W): W trybie pochłaniacza filtr ten należy wymieniać zgodnie z zaleceniami producenta, aby zachować skuteczność pochłaniania zapachów.
Informacje o producencie
Belling
Praktyczna pomoc
Typowe problemy
Okap nie pasuje do szafek lub przestrzeni
Sprawdź wymiary na stronie 4. Szerokość urządzenia wynosi od 598 do 1098 mm, a wysokość komina jest regulowana w zakresie 730-1000 mm.
Niewłaściwa odległość od płyty grzewczej
Zachowaj minimalną odległość 500 mm dla płyt elektrycznych oraz 650 mm dla płyt gazowych, aby uniknąć uszkodzenia okapu lub zagrożenia pożarowego.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy (śruby, wsporniki, komin).
- Upewnij się, że masz odpowiednie narzędzia (wiertarka, poziomica, śrubokręt).
- Zdecyduj, czy okap będzie pracował w trybie wyciągu czy pochłaniacza.
- Sprawdź, czy ściana jest w stanie utrzymać ciężar urządzenia.
- Upewnij się, że posiadasz odpowiednią rurę wentylacyjną (120 mm lub 150 mm) dla trybu wyciągu.
Ilustracje i schematy
- Strona 2: Wykaz części montażowych i śrub.
- Strona 4: Wymiary urządzenia i odległości montażowe.
- Strona 5-8: Procedura montażu w trybie wyciągu.
- Strona 9-10: Procedura montażu w trybie pochłaniacza (z filtrem węglowym).
Zgodność modelu
- Wymaga dokupienia filtra węglowego (W) dla trybu pochłaniacza.
- Dostosowany do rur wentylacyjnych o średnicy 120 mm lub 150 mm.
