Instrukcja montażu okapu kuchennego Belling Cookcentre 110PYR
Szybki przewodnik instalacji okapu kuchennego Belling Cookcentre 110PYR. Dowiedz się, jak poprawnie zamontować urządzenie, przygotować otwory montażowe, podłączyć wentylację oraz zainstalować filtry.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją montażu okapu kuchennego Belling Cookcentre 110PYR. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w pełnej instrukcji obsługi użytkownika. Okap musi być zamontowany w odległości co najmniej 65 cm od powierzchni płyty grzewczej.
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy dostarczone w opakowaniu:
- Korpus okapu (A)
- Elementy komina (B, C)
- Filtry węglowe (W) - wymagane w trybie pochłaniacza
- Zestaw śrub i kołków montażowych (I, L, N)
- Wsporniki montażowe
Przygotowanie do montażu
Okap może pracować w dwóch trybach:
- Tryb wyciągu: Powietrze jest odprowadzane na zewnątrz budynku za pomocą rury o średnicy 120 mm lub 150 mm.
- Tryb pochłaniacza: Powietrze jest oczyszczane przez filtry węglowe i wraca do pomieszczenia. W tym trybie konieczne jest zainstalowanie filtrów węglowych (W).
Instrukcja montażu
- Wyznaczenie miejsca: Wyznacz środek nad płytą grzewczą i zaznacz punkty montażowe na ścianie zgodnie z wymiarami technicznymi (strona 6).
- Wiercenie: Wywierć otwory w zaznaczonych miejscach i umieść w nich kołki rozporowe.
- Montaż wsporników: Przykręć wsporniki montażowe do ściany, upewniając się, że są wypoziomowane.
- Zawieszenie okapu: Zawieś korpus okapu na wspornikach.
- Podłączenie: W trybie wyciągu podłącz rurę wentylacyjną do wylotu okapu i zabezpiecz ją opaskami zaciskowymi.
- Montaż komina: Złóż elementy komina (B i C) i przymocuj je do wsporników za pomocą dostarczonych śrub.
Konserwacja
Regularnie sprawdzaj stan filtrów. W trybie pochłaniacza filtry węglowe należy wymieniać zgodnie z zaleceniami producenta, aby zapewnić skuteczne oczyszczanie powietrza.
Informacje o producencie
Belling
Praktyczna pomoc
Typowe problemy
Okap nie usuwa zapachów w trybie pochłaniacza
Upewnij się, że filtry węglowe zostały poprawnie zainstalowane na silniku.
Trudności z dopasowaniem komina
Sprawdź, czy wsporniki montażowe są zamontowane prosto i czy zachowano odpowiednie odstępy zgodnie z rysunkiem technicznym.
Przed użyciem
- Sprawdź zawartość opakowania (śruby, wsporniki, filtry).
- Upewnij się, że masz odpowiednie narzędzia (wiertarka, poziomica, śrubokręt).
- Zapewnij minimalną odległość 65 cm od płyty grzewczej.
- Wybierz tryb pracy (wyciąg lub pochłaniacz) i przygotuj odpowiednie akcesoria (rura lub filtry węglowe).
- Sprawdź, czy ściana jest w stanie utrzymać ciężar okapu.
Parametry w praktyce
- Ø 120 mm / Ø 150 mm
- Średnica rury wylotowej wymagana dla trybu wyciągu.
Ilustracje i schematy

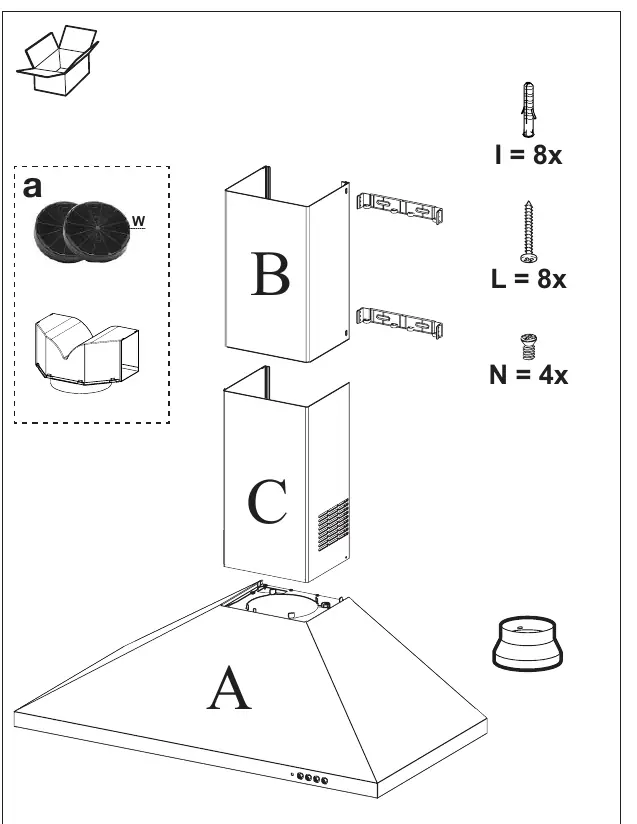

- Strona 3: Wykaz części montażowych.
- Strona 5: Schemat różnicy między trybem wyciągu a pochłaniacza.
- Strona 6: Wymiary techniczne urządzenia.

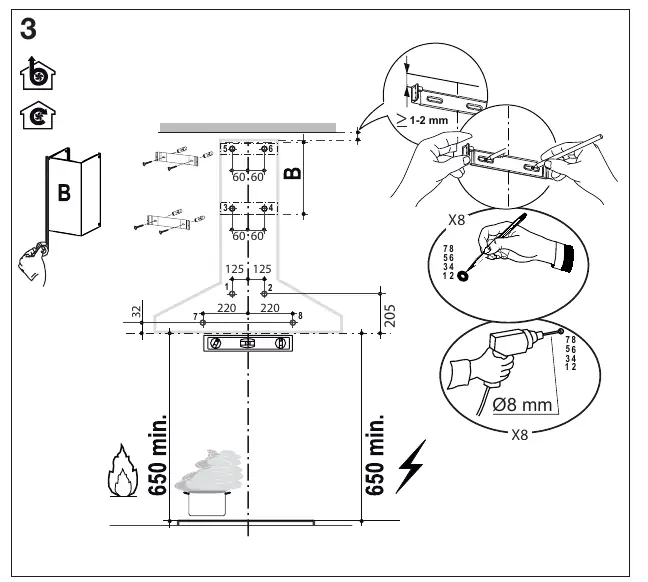

- Strona 7: Szablon wiercenia otworów montażowych.
Zgodność modelu
- W trybie wyciągu wymagana jest rura wentylacyjna (brak w zestawie).
- W trybie pochłaniacza wymagane są filtry węglowe (oznaczone jako W).
