Instrukcja montażu okapu kuchennego Belling Farmhouse 100PYR

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu okapu kuchennego Belling Farmhouse 100PYR. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w pełnej instrukcji obsługi. Okap musi być zamontowany w odległości co najmniej 65 cm od powierzchni płyty grzewczej. Podczas montażu zaleca się używanie rękawic ochronnych.

Przygotowanie do montażu

Przed rozpoczęciem instalacji upewnij się, że posiadasz wszystkie elementy zestawu:

• Korpus okapu (A)
• Elementy komina (B, C)
• Filtry węglowe (W) - wymagane w trybie pochłaniacza
• Zestaw śrub i kołków montażowych (I, L, N)

Przygotuj niezbędne narzędzia: wiertarkę, poziomicę, miarkę oraz śrubokręt.

Instalacja okapu

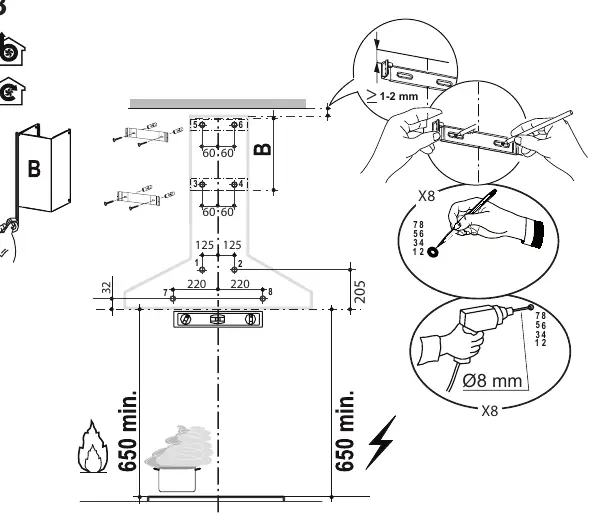

1. Wyznacz środek nad płytą grzewczą i zaznacz punkty montażowe na ścianie zgodnie z wymiarami podanymi w instrukcji.
2. Wywierć otwory i zamontuj wsporniki ścienne przy użyciu dołączonych kołków i śrub.
3. Zawieś korpus okapu na wspornikach.
4. Zamontuj rurę wentylacyjną (w przypadku trybu wyciągu) lub przygotuj wylot powietrza.
5. Nałóż elementy komina (B i C) na korpus okapu i przykręć je do wsporników ściennych.

Tryby pracy

Okap może pracować w dwóch trybach:

• Tryb wyciągu: Powietrze jest odprowadzane na zewnątrz budynku za pomocą rury o średnicy 120 mm lub 150 mm. Wymaga to wykonania otworu w ścianie lub suficie.
• Tryb pochłaniacza: Powietrze jest oczyszczane przez filtry węglowe i wraca do pomieszczenia. W tym trybie konieczne jest zamontowanie filtrów węglowych (W) na silniku okapu.

Dane techniczne

Okap posiada regulowaną wysokość komina w zakresie od 530 mm do 870 mm. Szerokość urządzenia wynosi od 898 mm do 1098 mm (zależnie od wariantu modelu). Głębokość urządzenia to 490 mm.
