Instrukcja instalacji kuchenki elektrycznej Stoves Richmond DX 100/110cm

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji kuchenki elektrycznej Stoves Richmond DX 100/110cm. Instalacja musi zostać przeprowadzona przez osobę posiadającą odpowiednie kwalifikacje (członka 'Competent Person Scheme'), zgodnie z obowiązującymi przepisami. Urządzenie musi być uziemione. Przed pierwszym użyciem należy usunąć wszystkie opakowania i umyć akcesoria (półki, blachy, kosz do frytkownicy) w ciepłej wodzie z mydłem, aby usunąć powłokę ochronną.

Przed instalacją

Przed przystąpieniem do montażu należy wykonać następujące czynności:

• Poziomowanie: Użyj poziomicy na blasze do pieczenia umieszczonej na półce piekarnika. Wyreguluj nóżki poziomujące z przodu i z tyłu urządzenia.
• Regulacja tylnych kół: Wysokość tylnych kół można regulować za pomocą śrubokręta płaskiego, wkładając go przez otwory w dolnej przedniej ramie.

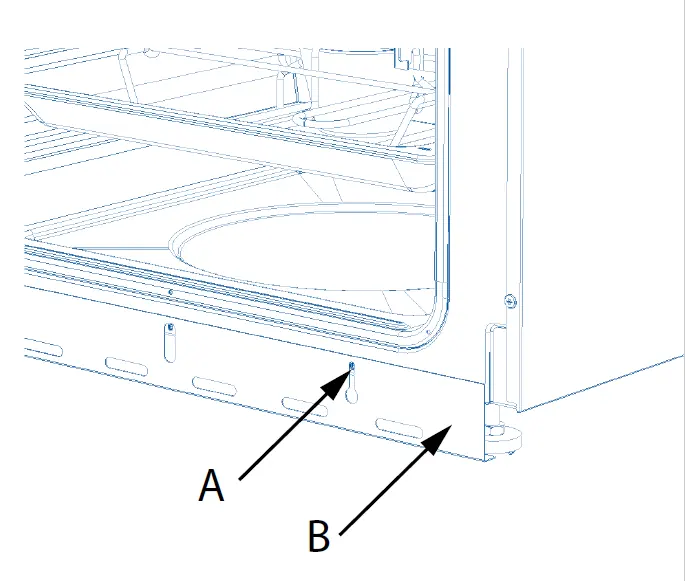

• Listwa maskująca: Jeśli nóżki są widoczne po wypoziomowaniu, można zamontować ozdobną listwę maskującą, przykręcając ją do śrub na obudowie.
• Poręcz na ręczniki: W modelach 90cm, 100cm i 110cm można zamontować poręcz, używając dostarczonych śrub M6 i klucza imbusowego.

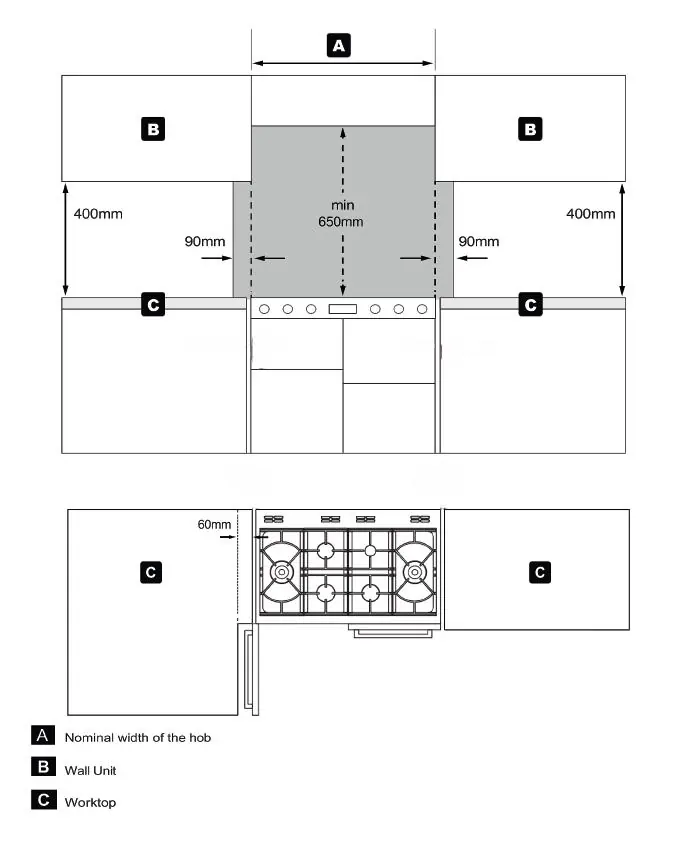

Wymiary i odstępy

Aby zapewnić bezpieczną pracę urządzenia, należy zachować następujące odstępy:

• Minimalna odległość od okapu lub szafki nad płytą grzejną wynosi 650mm.
• Zaleca się zachowanie 60mm odstępu z boku, jeśli urządzenie stoi obok ściany lub szafek, aby umożliwić pełne otwarcie drzwi piekarnika.
• Obszar nad i po obu stronach płyty grzejnej musi być wolny od materiałów łatwopalnych na szerokość 90mm w płaszczyźnie poziomej i do wysokości 400mm w płaszczyźnie pionowej.

Podłączenie do zasilania

Urządzenie musi być podłączone do zasilania przez wykwalifikowanego elektryka. Należy zapewnić odłączenie od sieci za pomocą wyłącznika wielobiegunowego z minimalnym odstępem styków 3mm.

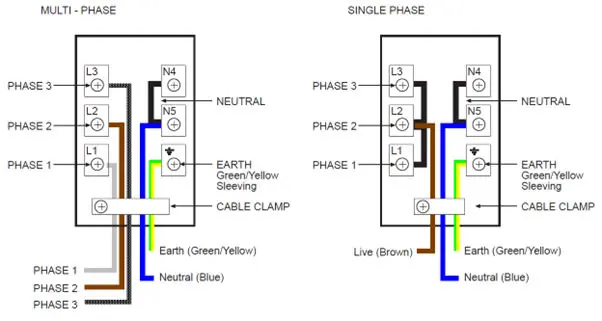

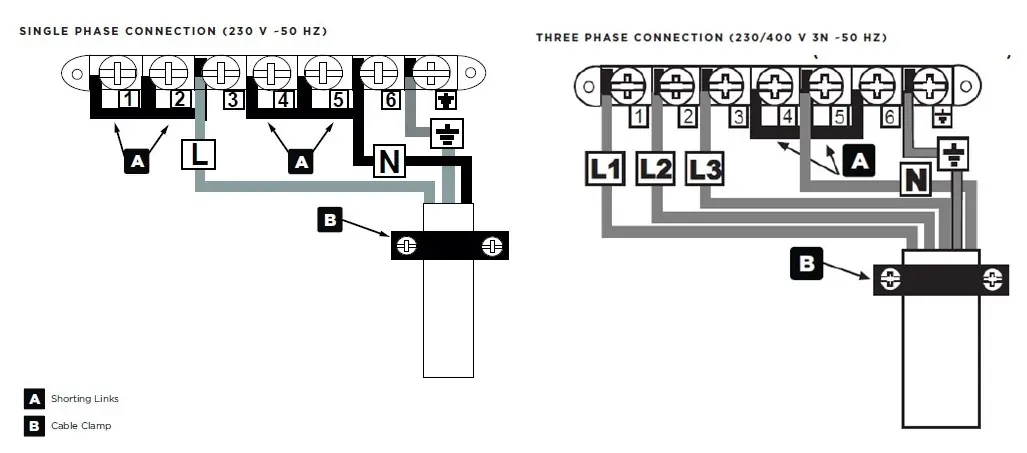

• Zasilanie jednofazowe: Należy umieścić mostki mosiężne między zaciskami L1 + L2 + L3, a następnie podłączyć przewód fazowy do zacisku L2.
• Zasilanie trójfazowe: Należy usunąć mostki mosiężne z zacisków fazowych i podłączyć trzy fazy do zacisków L1, L2 i L3.
• Uziemienie i neutralny: Przewód neutralny i uziemiający należy podłączyć do odpowiednich zacisków zgodnie ze schematem.

Nie używaj elektronarzędzi do dokręcania śrub zacisków, aby uniknąć uszkodzenia gwintów.

Uruchomienie

Po instalacji należy sprawdzić działanie komponentów:

• Sprawdź funkcje programatora czasowego.
• Włącz piekarnik, ustawiając pokrętło na funkcję rozmrażania, aby sprawdzić, czy światło i wentylator działają poprawnie.
• Przekaż użytkownikowi instrukcję Quick Start Guide.
