Niniejszy dokument jest instrukcją montażu okapu kuchennego Stoves 100CM. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa zawartymi w pełnej instrukcji obsługi użytkownika. Montaż powinien być przeprowadzony przez wykwalifikowane osoby, z zachowaniem środków ostrożności, takich jak używanie rękawic ochronnych.
Przygotowanie do montażu
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy zestawu: korpus okapu (A), elementy komina (B, C), filtry węglowe (W - w zależności od trybu) oraz zestaw montażowy (śruby, kołki, wsporniki). Minimalna odległość okapu od powierzchni płyty grzewczej musi wynosić 65 cm.
Instalacja krok po kroku
- Wyznacz oś montażową nad płytą grzewczą, aby zapewnić symetryczne ustawienie okapu.
- Zaznacz punkty wiercenia na ścianie zgodnie z wymiarami technicznymi urządzenia.
- Wywierć otwory i zamontuj wsporniki ścienne przy użyciu dołączonych kołków i śrub.
- Zawieś korpus okapu na wspornikach i zabezpiecz go śrubami.
- Zamontuj elementy komina (B i C), dopasowując ich wysokość do warunków pomieszczenia.
- W przypadku trybu wyciągu, podłącz rurę wentylacyjną o średnicy 120 mm lub 150 mm do wylotu okapu.
Tryby pracy
Okap może pracować w dwóch trybach:
- Tryb wyciągu: Powietrze jest odprowadzane na zewnątrz budynku przez kanał wentylacyjny. Wymaga zastosowania rury o średnicy 120 mm lub 150 mm.
- Tryb pochłaniacza (recyrkulacji): Powietrze jest oczyszczane przez filtry węglowe i wraca do pomieszczenia. Wymaga zamontowania filtrów węglowych (W) oraz odpowiedniego deflektora powietrza.
Konserwacja
Regularnie sprawdzaj stan filtrów. W trybie recyrkulacji filtry węglowe należy wymieniać zgodnie z zaleceniami producenta, aby zapewnić skuteczne oczyszczanie powietrza. Filtry przeciwtłuszczowe należy czyścić okresowo, aby zapobiec gromadzeniu się tłuszczu.
Informacje o producencie
Stoves
Praktyczna pomoc
Typowe problemy
Okap nie zasysa powietrza
Sprawdź, czy w trybie recyrkulacji filtry węglowe są poprawnie zamontowane i czy nie są zapchane. W trybie wyciągu upewnij się, że rura wentylacyjna nie jest zagięta lub zablokowana.
Niewłaściwa wysokość montażu
Minimalna odległość od płyty grzewczej musi wynosić 65 cm. Zbyt niski montaż może prowadzić do uszkodzenia urządzenia przez wysoką temperaturę.
Przed użyciem
- Sprawdź zawartość opakowania (części A, B, C, W, I, L, N).
- Upewnij się, że ściana jest w stanie utrzymać ciężar okapu.
- Zdecyduj o trybie pracy: wyciąg (wymaga rury) lub pochłaniacz (wymaga filtrów węglowych).
- Przygotuj narzędzia: wiertarkę, śrubokręt, miarkę.
- Załóż rękawice ochronne przed rozpoczęciem prac montażowych.
Parametry w praktyce
- Ø 120 mm / Ø 150 mm
- Średnica kanału wentylacyjnego wymagana dla trybu wyciągu.
Ilustracje i schematy

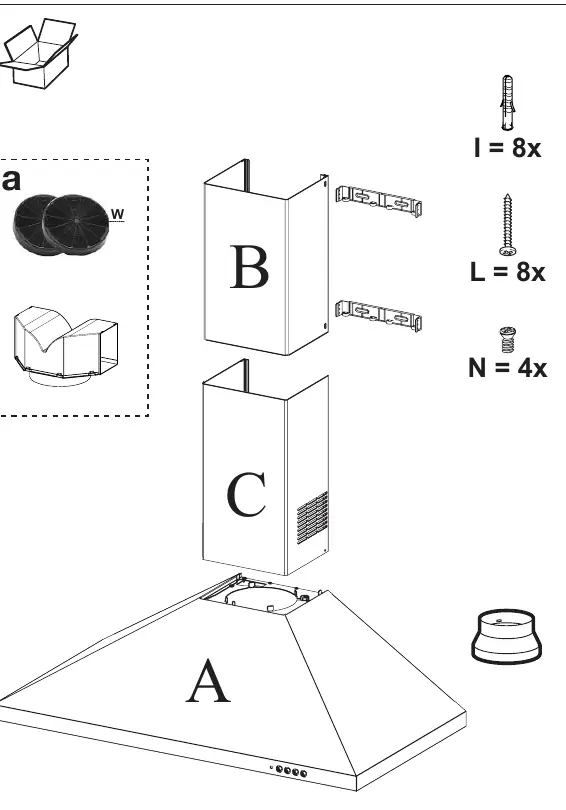

- Strona 3: Wykaz części montażowych (śruby, kołki, wsporniki).

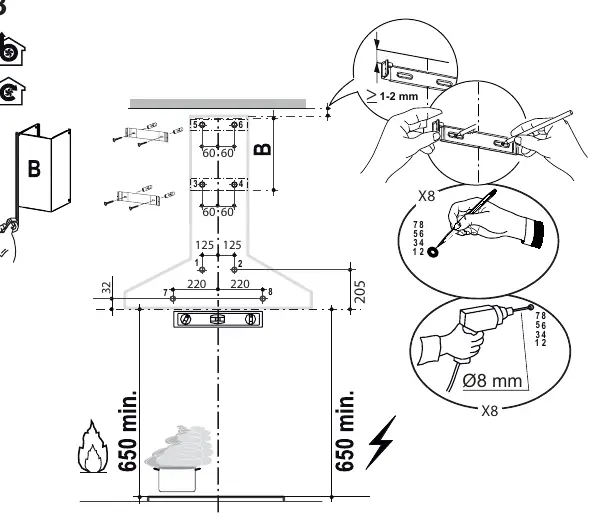

- Strona 5: Schemat wyznaczania osi montażowej nad płytą grzewczą.

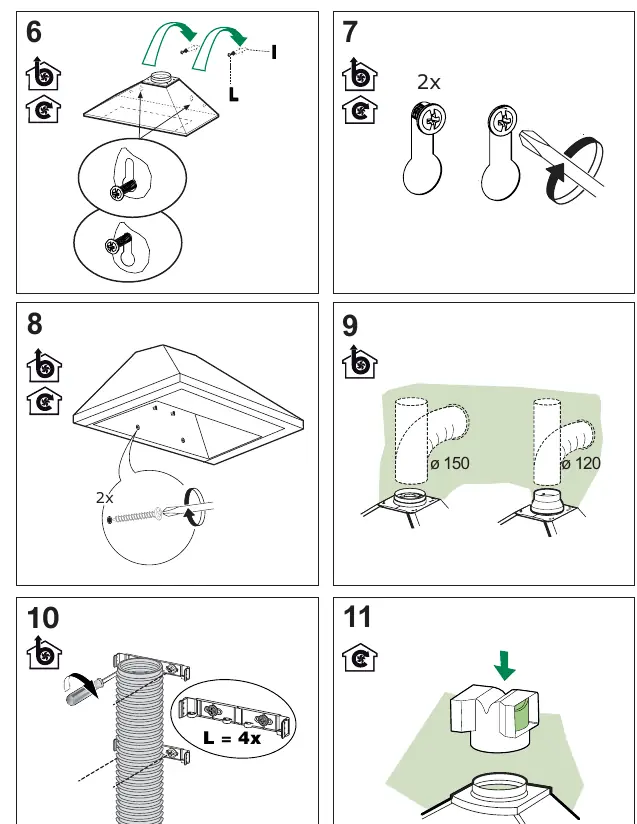

- Strona 8-10: Kolejne kroki montażu korpusu i komina.
Zgodność modelu
- Urządzenie wymaga dedykowanych filtrów węglowych w trybie recyrkulacji.
- Wymagana średnica kanału wentylacyjnego zależy od konfiguracji instalacji (120 mm lub 150 mm).
