Instrukcja obsługi licznika energii Fronius Smart Meter TS 100A-1
Szybki przewodnik instalacji i konfiguracji licznika energii Fronius Smart Meter TS 100A-1. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować parametry sieciowe RS485 oraz uruchomić system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Fronius Smart Meter TS 100A-1 to licznik energii przeznaczony do instalacji 1-fazowych. Urządzenie wymaga montażu przez wykwalifikowany personel zgodnie z lokalnymi przepisami technicznymi. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie i zapoznać się z pełną dokumentacją dostępną online.
Dane techniczne
- Napięcie nominalne: 230 V (-30% do +20%)
- Prąd: Nominalny 5 A, maksymalny 100 A
- Częstotliwość: 50 - 60 Hz
- Komunikacja: RS485 (9600 lub 19200 bit/s)
- Montaż: Szyna DIN 35 mm
- Stopień ochrony: IP51 (obudowa), IP20 (złącza)
Instalacja i podłączenie
- Wyłączenie zasilania: Przed rozpoczęciem prac upewnij się, że obwód jest wyłączony.
- Montaż: Zamontuj licznik na szynie DIN 35 mm.
- Podłączenie elektryczne: Wykonaj połączenia zgodnie ze schematem dla instalacji 1-fazowej (L/N).
- Podłączenie danych: Podłącz kable komunikacyjne RS485 (D+, M+, M-).
- Zabezpieczenie: Zamontuj osłonę ochronną na zaciski.
Konfiguracja i uruchomienie
Po fizycznym montażu i włączeniu zasilania, urządzenie wymaga konfiguracji:
- Nawigacja: Użyj przycisków na obudowie (strzałka w górę/dół) do poruszania się po menu. Przytrzymanie przycisku przez 2 sekundy zatwierdza wybór.
- Hasło: Domyślne hasło to 2633.
- Adres Modbus: Domyślny adres to 001.
- Uruchomienie: Po zakończeniu ustawień, system jest gotowy do pracy. Możesz skorzystać z aplikacji Fronius Solar.start w celu finalizacji konfiguracji systemu PV.
Rozwiązywanie problemów
W przypadku braku komunikacji sprawdź poprawność podłączenia przewodów RS485 oraz ustawienie rezystora terminującego. Upewnij się, że licznik jest zainstalowany zgodnie z kierunkiem przepływu energii.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fronius International GmbH
Praktyczna pomoc
Typowe problemy
Brak komunikacji z falownikiem
Sprawdź poprawność podłączenia kabli RS485 (D+, M+, M-) oraz upewnij się, że rezystor terminujący jest poprawnie skonfigurowany.
Błędne odczyty energii
Zweryfikuj, czy licznik został zainstalowany zgodnie z kierunkiem przepływu energii (L/N) i czy przewody są dobrze dokręcone.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu na szynie DIN.
- Sprawdź, czy przekrój przewodów wejściowych (max 25 mm²) jest zgodny z wymaganiami.
- Przygotuj dane logowania do systemu Fronius, jeśli wymagana jest pełna konfiguracja przez aplikację.
- Upewnij się, że oprogramowanie falownika (np. Datamanager 2.0) jest w wymaganej wersji.
Parametry w praktyce
- Napięcie nominalne
- 230 V (-30% do +20%) - zakres pracy urządzenia.
- Prąd maksymalny (Imax)
- 100 A - maksymalne natężenie prądu, jakie może przepływać przez licznik.
- Komunikacja RS485
- Standard przesyłu danych między licznikiem a falownikiem.
Ilustracje i schematy

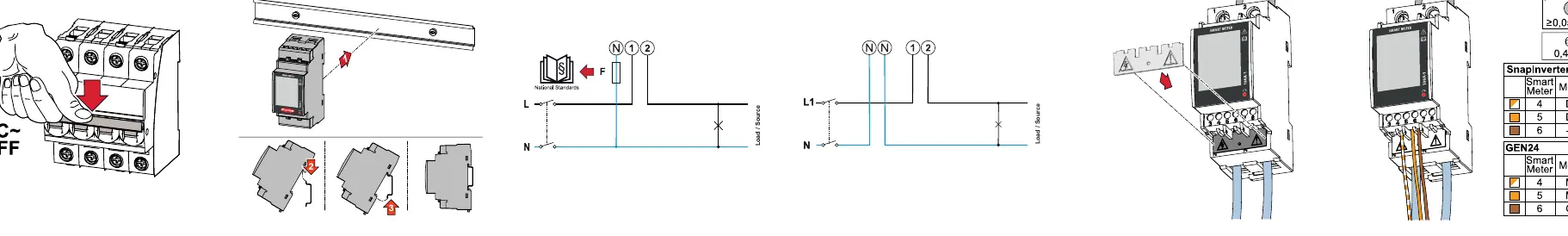

- Schemat 3a/3b: Ilustruje poprawne podłączenie fazy (L) i neutralnego (N) w instalacji 1-fazowej.
- Krok 5: Pokazuje schemat podłączenia kabli danych RS485 do odpowiednich zacisków.
Zgodność modelu
- Wymaga Fronius Datamanager 2.0 w wersji min. 3.16.1.
- Wymaga Fronius Symo Hybrid w wersji min. 1.16.1.
