Instrukcja instalacji falownika Fronius Symo 10.0-3-M

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje instalacji dla serii falowników Fronius Symo. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie zapoznać się z przepisami bezpieczeństwa. Instalacja może być wykonywana wyłącznie przez wykwalifikowany personel. Należy pamiętać, że po wyłączeniu wyłącznika głównego DC, sekcja przyłączy pozostaje pod napięciem. Kondensatory wymagają 5 minut na rozładowanie po odłączeniu zasilania.

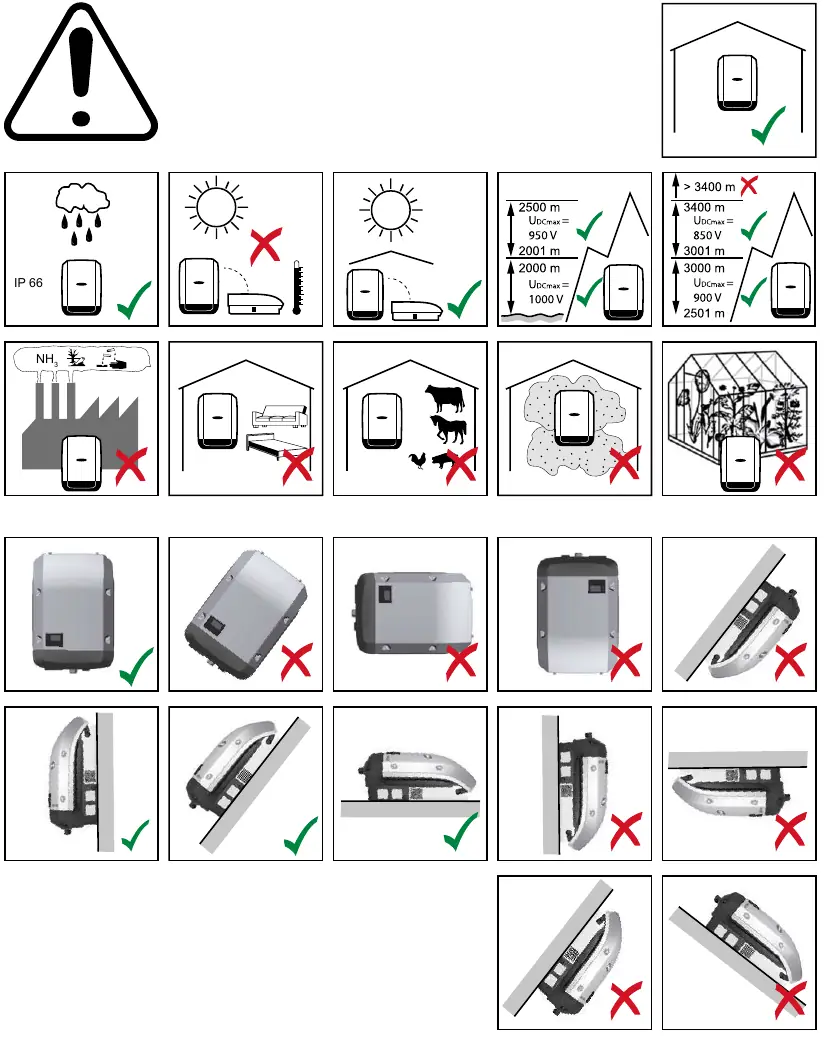

Montaż urządzenia

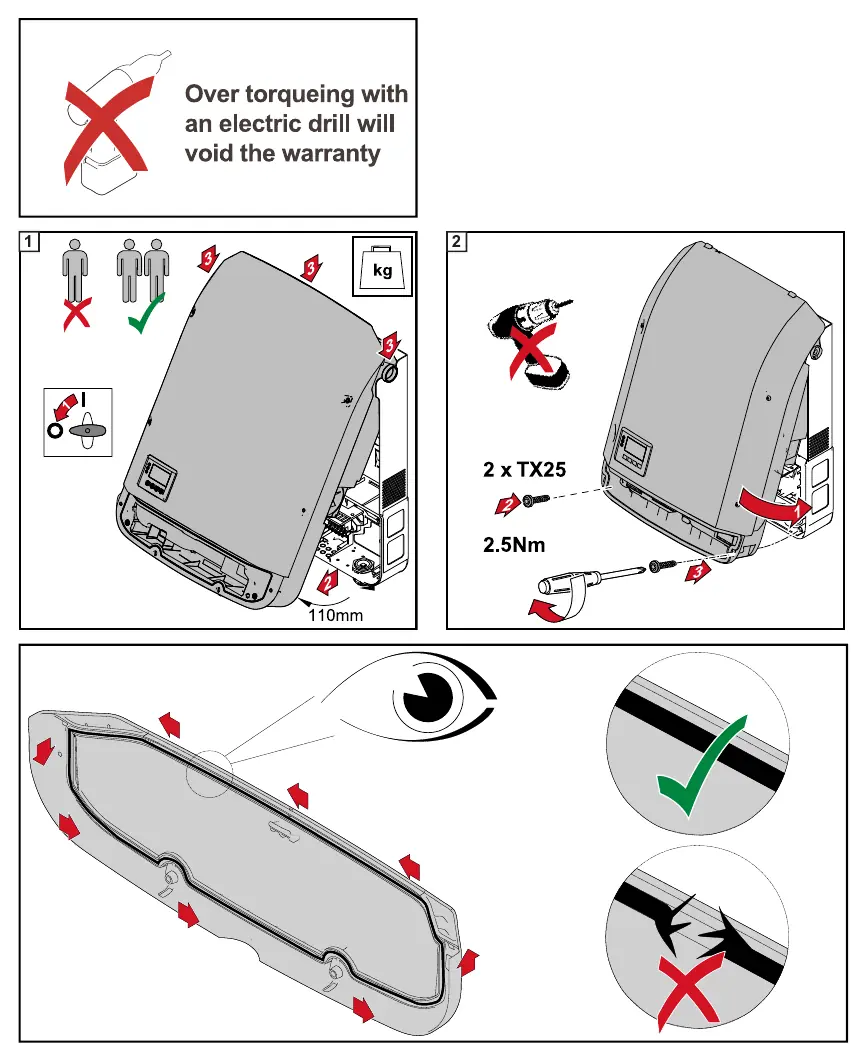

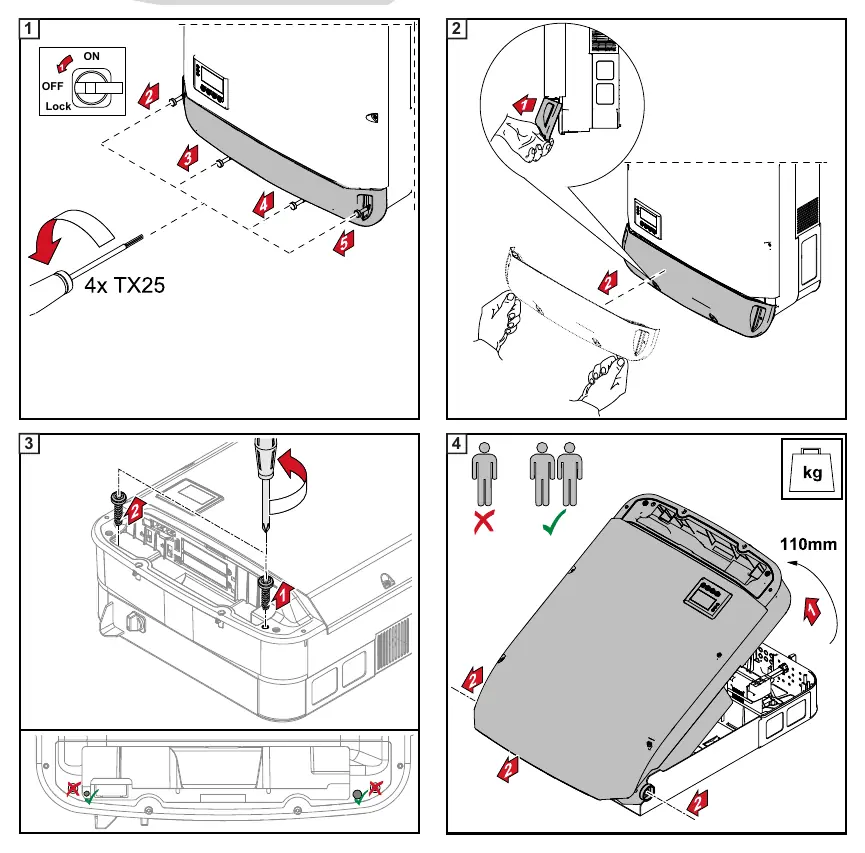

Falownik musi być zamontowany na uchwycie ściennym. Stopień ochrony IP 66 jest zachowany tylko wtedy, gdy falownik jest prawidłowo zawieszony i przykręcony do uchwytu, a osłona sekcji komunikacji danych jest zamontowana i dokręcona. Uchwyt montażowy bez falownika posiada stopień ochrony IP 20.

Podłączenie elektryczne

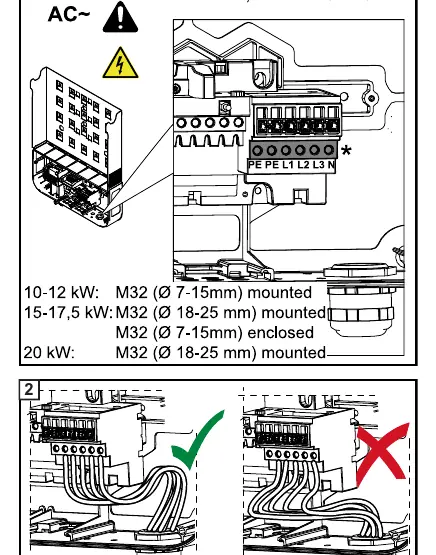

• AC i DC: Przed podłączeniem należy upewnić się, że obwody AC i DC są pozbawione napięcia.
• Zaciski: Wszystkie zaciski przyłączeniowe oraz zaciski uziemienia (PE/GND) muszą być dokręcone z momentem obrotowym określonym w instrukcji obsługi.
• Przewód neutralny: Wymagane jest uziemienie przewodu neutralnego sieci. W sieciach IT (izolowanych) eksploatacja falownika nie jest możliwa. Przewód neutralny musi mieć przekrój równy pozostałym przewodom pod napięciem.

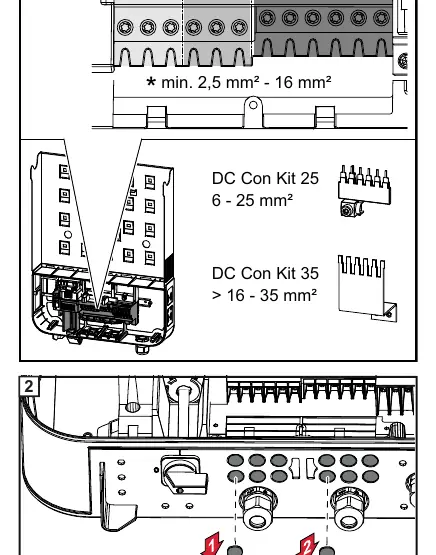

• Ograniczenia DC: Maksymalne napięcie wejściowe DC wynosi 1000 V. Maksymalne natężenie prądu na pojedynczy zacisk DC wynosi 33 A dla serii Symo oraz 15 A dla serii Eco.

Konfiguracja i uruchomienie

Po instalacji falownik wymaga konfiguracji ustawień krajowych. Można to zrobić za pomocą menu na wyświetlaczu urządzenia. Aktualizacje oprogramowania układowego (firmware) można przeprowadzić za pomocą pamięci USB podłączonej do falownika.

Bezpieczeństwo i konserwacja

Należy regularnie sprawdzać kable pod kątem uszkodzeń i prawidłowego ułożenia. Nie należy przeciążać kabli. Wszelkie prace serwisowe wewnątrz modułu mocy muszą być wykonywane przez przeszkolony personel serwisowy Fronius.
