Instrukcja obsługi prostownika akumulatorowego Fronius Selectiva 1020E

Najważniejsze informacje z instrukcji

Prostowniki serii Fronius Selectiva (w tym model 1020E) wykorzystują technologię Active Inverter, która automatycznie dostosowuje parametry ładowania do stanu akumulatora. Urządzenie jest przeznaczone do ładowania akumulatorów mokrych, AGM oraz żelowych. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zakazem ładowania baterii pierwotnych (nieładowalnych) oraz wymogiem zapewnienia odpowiedniej wentylacji w miejscu pracy.

Opis urządzenia i elementy sterowania

Panel sterowania urządzenia składa się z czterech wskaźników stanu naładowania (25%, 50%, 75%, 100%), wskaźnika gotowości (Ready), wskaźnika błędu oraz przycisku Start/Stop. Przycisk ten służy do przerywania i wznawiania ładowania, a także do wyboru charakterystyki ładowania (wymaga przytrzymania przez 10 sekund w trybie konfiguracji).

Instalacja i montaż

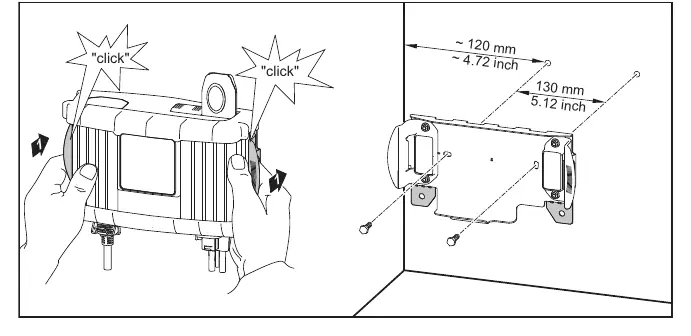

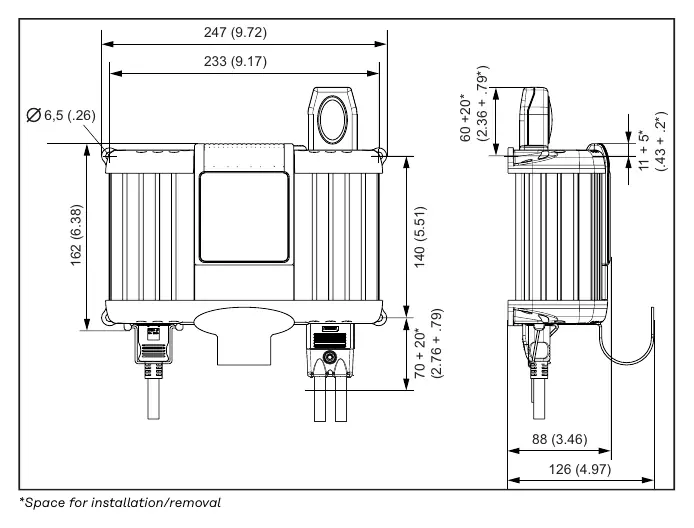

Urządzenie można montować na ścianie przy użyciu opcjonalnego uchwytu ściennego. W przypadku instalacji w szafie sterowniczej lub zamkniętej przestrzeni, należy zapewnić wymuszoną wentylację i zachować odstęp co najmniej 10 cm wokół ładowarki. Należy użyć odpowiednich kołków rozporowych i śrub dostosowanych do podłoża (nie są dołączone do zestawu).

Ładowanie akumulatora

1. Podłącz kabel zasilający do sieci.
2. Upewnij się, że urządzenie jest w trybie gotowości (świeci wskaźnik Ready).
3. Wybierz odpowiednią charakterystykę ładowania (zgodnie z dokumentacją akumulatora).
4. Wyłącz zapłon i wszelkie odbiorniki energii w pojeździe.
5. Podłącz czerwony przewód ładowania do bieguna dodatniego (+), a czarny do ujemnego (-).
6. Ładowanie rozpocznie się automatycznie po około 2 sekundach.
7. Po zakończeniu ładowania, najpierw naciśnij przycisk Start/Stop, a następnie odłącz przewody od akumulatora.

Konfiguracja (Menu Setup)

Aby wejść w menu konfiguracji, należy odłączyć akumulator, podłączyć prostownik do sieci i przytrzymać przycisk Start/Stop przez około 10 sekund. Wskaźnik gotowości zgaśnie, a urządzenie przejdzie w tryb wyboru charakterystyki. Wybór zatwierdza się poprzez brak aktywności przez 10 sekund lub ponowne naciśnięcie przycisku.

Rozwiązywanie problemów

Urządzenie sygnalizuje błędy za pomocą diod LED:

• Miganie wskaźnika Ready i Error: Błąd sieci (napięcie poza zakresem).
• Wskaźnik Ready świeci, Error miga: Zwarcie na przewodach lub problem z napięciem akumulatora.
• Wskaźnik Ready świeci, Error świeci: Odwrotna polaryzacja (zamienione bieguny).
• Wyłączenie podczas ładowania: Zbyt wysoka temperatura otoczenia (zabezpieczenie termiczne).

Dane techniczne

Urządzenie posiada stopień ochrony IP40 i jest przeznaczone do pracy w temperaturach od -20 °C do +40 °C. Wymaga zasilania ~230 V (50/60 Hz). Szczegółowe parametry wyjściowe (napięcie, prąd) różnią się w zależności od konkretnego modelu z serii (np. 1020E, 1030E, 2040E).
