Instrukcja montażu rolki bagażowej Front Runner Cargo Roller 1000mm
Dowiedz się, jak prawidłowo zamontować rolkę bagażową Front Runner Cargo Roller 1000mm (model RRAC318). Instrukcja zawiera listę części, wymagane narzędzia oraz szczegółowe kroki instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu rolki bagażowej Front Runner Cargo Roller 1000mm (model RRAC318). Przed przystąpieniem do instalacji należy upewnić się, że posiadamy wszystkie elementy zestawu. Montaż wymaga użycia klucza imbusowego 5mm. Należy pamiętać o przestrzeganiu zalecanego momentu dokręcania śrub, aby zapewnić bezpieczeństwo użytkowania.
Zawartość zestawu
- 1x Rolka bagażowa 1000mm
- 1x Wspornik rolki lewy (LH)
- 1x Wspornik rolki prawy (RH)
- 2x Tuleja dystansowa
- 2x Podkładka płaska M12
- 4x Śruba M8 x 12 z łbem grzybkowym
- 4x Nakrętka cienka M8
- 4x Podkładka Schnorr M8
Instrukcja montażu
Krok 2.1: Przygotowanie rolki
Wsuń wspornik montażowy wraz z podkładką płaską M12 i tuleją dystansową w każdy koniec rolki bagażowej, zgodnie z rysunkiem technicznym.
Krok 2.2: Montaż wsporników

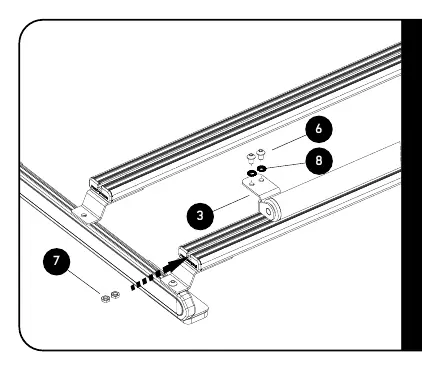

Wsuń cztery nakrętki M8 (po dwie na stronę) w wyfrezowane szczeliny bagażnika. Luźno przymocuj lewy i prawy wspornik rolki za pomocą śrub M8 i podkładek Schnorr.
Krok 2.3: Centrowanie i dokręcanie
Wycentruj rolkę bagażową względem bagażnika. Używając klucza imbusowego 5mm, dokręć wszystkie elementy złączne. Zalecany moment dokręcania dla śrub M8 wynosi 15-20 Nm (11.06 - 14.75 ft lb). Wskazówka: Dokręć najpierw jedną stronę wspornika, a następnie zastosuj lekki nacisk przy dokręcaniu drugiej strony.
Bezpieczeństwo i konserwacja
Użytkownik jest odpowiedzialny za prawidłowy montaż i zabezpieczenie produktu na pojeździe. Należy okresowo sprawdzać stan połączeń, zużycie i uszkodzenia. W przypadku braku doświadczenia mechanicznego, zaleca się montaż przez profesjonalny serwis.
Informacje o producencie
Front Runner Dometic
Praktyczna pomoc
Typowe problemy
Trudności z dokręceniem wsporników
Dokręć najpierw jedną stronę wspornika, a następnie zastosuj lekki nacisk przy dokręcaniu drugiej strony, aby zapewnić równomierne osadzenie.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w sekcji 'In the box'.
- Przygotuj klucz imbusowy 5mm.
- Upewnij się, że nakrętki M8 zostały poprawnie wsunięte w szczeliny bagażnika.
- Sprawdź, czy rolka jest wycentrowana przed ostatecznym dokręceniem śrub.
Parametry w praktyce
- Moment dokręcania (M8)
- 15-20 Nm (11.06 - 14.75 ft lb) - kluczowy parametr dla bezpieczeństwa i stabilności montażu.
Ilustracje i schematy
- Rysunek 1.1 przedstawia schemat montażowy wszystkich elementów zestawu z numeracją części.
- Rysunki 2.1-2.3 ilustrują sekwencję montażu krok po kroku.
Zgodność modelu
- Produkt przeznaczony do montażu na bagażnikach dachowych Front Runner.
