Instrukcja obsługi oprogramowania Futaba Telemetry Log Converter 1M23Z03818

Najważniejsze informacje

Oprogramowanie Telemetry Log Converter służy do konwersji plików logów telemetrycznych (.FLD), utworzonych przez nadajniki Futaba, na format CSV. Pliki CSV można następnie otwierać w arkuszach kalkulacyjnych, takich jak Microsoft Excel. Oprogramowanie jest kompatybilne z systemami Windows 11, 10, 8, 7, Vista oraz XP.

Instalacja oprogramowania

Przed instalacją upewnij się, że wszystkie inne aplikacje, w tym programy antywirusowe, są zamknięte.

1. Pobierz plik oprogramowania w formacie Zip ze strony producenta.
2. Kliknij dwukrotnie plik Zip, aby wyświetlić zawartość.
3. Wybierz opcję "Extract all files" (Wyodrębnij wszystkie pliki) i zapisz je w wybranej lokalizacji.
4. Uruchom plik "setup.exe".

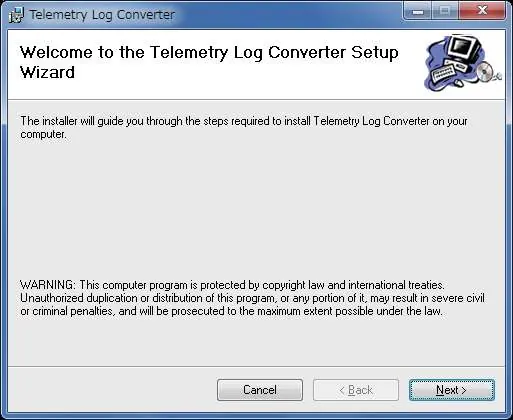

5. Postępuj zgodnie z instrukcjami kreatora instalacji, wybierając folder docelowy i klikając "Next" (Dalej).
6. Po zakończeniu procesu instalacji kliknij "Close" (Zamknij).

Jeśli na komputerze zainstalowana jest poprzednia wersja oprogramowania, należy ją najpierw odinstalować.

Obsługa programu

1. Upewnij się, że plik logu telemetrycznego został utworzony przez nadajnik z funkcją telemetrii.
2. Uruchom program Telemetry Log Converter.
3. Kliknij przycisk "Open" (Otwórz).
4. Wybierz plik danych telemetrycznych (.FLD).
5. Wybierz folder docelowy i wprowadź nazwę pliku wyjściowego.
6. Po zakończeniu konwersji pojawi się komunikat o wygenerowaniu pliku CSV.

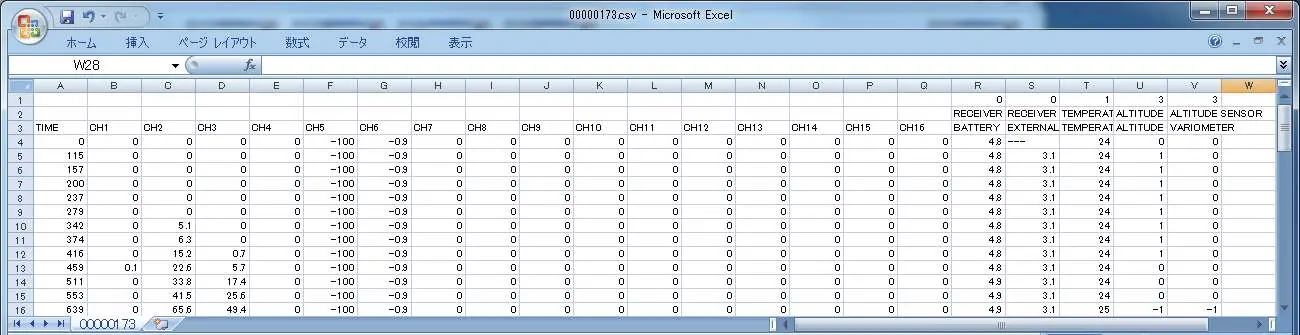

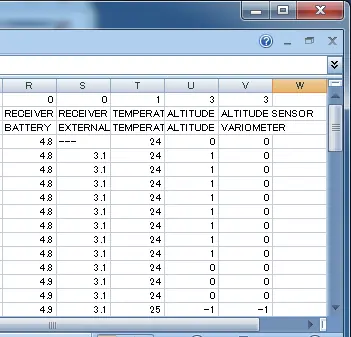

Zawartość pliku konwersji

Wygenerowany plik CSV zawiera następujące dane:

• Czas zapisu danych (w milisekundach).
• Sygnał każdego kanału nadajnika (w procentach, gdzie neutralny to 0%).
• Numer slotu.
• Typ czujnika.
• Dane telemetryczne.

Uwagi techniczne

• Struktura plików: Logi są tworzone w folderze "LOG" na karcie SD. Tworzone są dwa pliki o tej samej nazwie: .FLI (informacje o alokacji slotów) oraz .FLD (dane logów). Podczas kopiowania lub przenoszenia logów należy zawsze wybierać oba pliki.
• Wysokościomierz: Dane wysokości i odległości GPS są obliczane względem punktu startu logu (0 m).
• Obroty (RPM): Dane RPM nie uwzględniają przełożenia przekładni, liczby biegunów silnika ani liczby łopatek. Należy je obliczyć samodzielnie na podstawie danych.
• Jednostki: Odległości i prędkości są zawsze zapisywane w jednostkach metrycznych, a temperatury w stopniach Celsjusza.
