Instrukcja obsługi enkodera Futaba SBE-1 S.BUS
Dowiedz się, jak prawidłowo podłączyć i skonfigurować enkoder Futaba SBE-1 S.BUS. Instrukcja zawiera schematy połączeń, opis sygnalizacji diody LED oraz pełną specyfikację techniczną urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SBE-1 to enkoder konwertujący sygnał PWM z tradycyjnego odbiornika (do 10 kanałów) na sygnał S.BUS, umożliwiający współpracę z urządzeniami S.BUS. str. 1
Najważniejsze czynności
- Podłącz złącza CH1 i CH2 str. 1
Pierwsze uruchomienie
- Podłącz kanały 1-10 do odbiornika oraz wyjście S.BUS do urządzenia docelowego. Upewnij się, że CH1 i CH2 są podłączone dla zasilania. str. 1
Problemy i rozwiązania
Dioda LED miga
Brak sygnału wejściowego. Sprawdź połączenia z odbiornikiem.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie pracy | 4.8-7.4V | Zakres napięcia zasilania | str. 1 |
| Waga | 15g | Waga z kablem | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i schemat połączeń str. 1
Spis treści
Najważniejsze informacje z instrukcji
Enkoder Futaba SBE-1 służy do konwersji sygnałów PWM z tradycyjnych odbiorników (do 10 kanałów) na sygnał S.BUS. Jest niezbędny przy korzystaniu z urządzeń S.BUS, takich jak żyroskop CGY750, w systemach z konwencjonalnymi odbiornikami. Przed użyciem należy bezwzględnie podłączyć złącza CH1 i CH2 w celu zasilenia urządzenia.
Opis urządzenia
SBE-1 to kompaktowy konwerter sygnału. Urządzenie posiada wejście PWM (złącza 1-10) oraz wyjście S.BUS. W zestawie znajduje się adapter do podłączenia wyjścia do koncentratora S.BUS (S.BUS Hub).
Podłączenie enkodera
Proces instalacji wymaga uwagi w zakresie zasilania:
- Podłącz złącza kanałowe (1-10) do odpowiednich wyjść odbiornika konwencjonalnego.
- Kluczowe: Zawsze podłączaj złącza CH1 i CH2. Służą one do zasilania enkodera SBE-1 oraz podłączonego urządzenia S.BUS.
- Podłącz wyjście S.BUS do urządzenia docelowego (np. żyroskopu).
- Użyj dołączonego adaptera, jeśli podłączasz urządzenie do koncentratora S.BUS.
Sygnalizacja diody LED
Dioda LED informuje o statusie sygnału wejściowego:
- Miganie: Brak sygnału.
- Światło ciągłe: Wykryto sygnał PWM (urządzenie działa poprawnie).
Dane techniczne
- Napięcie pracy: 4.8 - 7.4V
- Szerokość impulsu wejściowego: 805 - 2,235µS
- Szybkość ramki wejściowej: 3 - 27.3mS
- Szybkość ramki wyjściowej: ok. 7mS
- Szybkość transmisji danych S.BUS: 100kbps
- Wymiary: 23.5 x 33.5 x 9.5 mm
- Waga: 15g (z kablem)
- Temperatura pracy: -10 do +45°C
Środki ostrożności
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Dioda LED miga (brak sygnału)
Sprawdź połączenia z odbiornikiem i upewnij się, że nadajnik wysyła sygnał na kanałach.
Urządzenie nie działa / brak zasilania
Upewnij się, że złącza CH1 i CH2 są prawidłowo wpięte do odbiornika, ponieważ odpowiadają one za zasilanie enkodera.
Przed użyciem
- Sprawdź, czy używasz tylko urządzeń S.BUS na wyjściu.
- Upewnij się, że złącza CH1 i CH2 są podłączone do odbiornika.
- Sprawdź, czy napięcie zasilania mieści się w zakresie 4.8-7.4V.
- Upewnij się, że odbiornik wysyła sygnał PWM.
Parametry w praktyce
- Napięcie pracy
- Zakres napięcia zasilania (4.8-7.4V DC).
- Szybkość transmisji S.BUS
- Standardowa prędkość komunikacji szeregowej Futaba (100kbps).

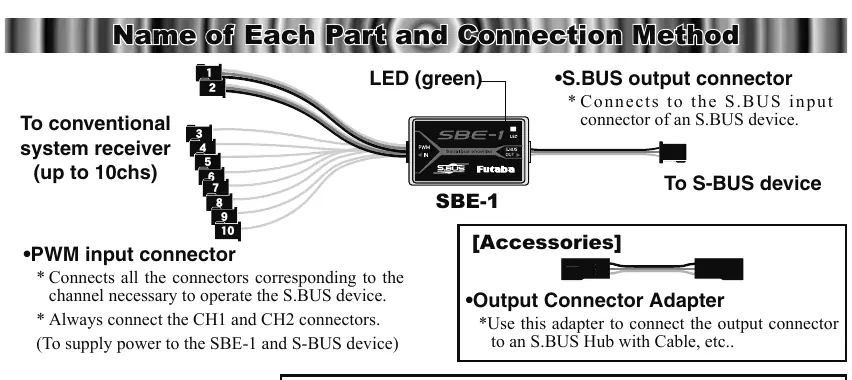

Ilustracje i schematy
- Schemat przedstawia podłączenie 10 kanałów z odbiornika do enkodera.
- Wskazuje konieczność podłączenia złączy CH1 i CH2 dla zasilania.
- Pokazuje wyjście S.BUS do urządzenia docelowego.
Zgodność modelu
- Kompatybilny z odbiornikami konwencjonalnymi (do 10 kanałów).
- Przeznaczony do współpracy z urządzeniami S.BUS (np. żyroskop CGY750).
