Instrukcja obsługi aparatury RC Spektrum SLT3

Kompletny przewodnik po aparaturze RC Spektrum SLT3. Dowiedz się, jak zainstalować baterie, sparować odbiornik SR315, ustawić zakres serwomechanizmów i rozwiązywać problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aparatura Spektrum SLT3 wymaga 4 baterii AA. Parowanie odbywa się poprzez przytrzymanie przycisku Bind na odbiorniku podczas włączania zasilania, a następnie włączenie nadajnika. str. 1, 3

Najważniejsze czynności

Parowanie odbiornika str. 3
Reset do ustawień fabrycznych str. 4

Pierwsze uruchomienie

Instalacja baterii str. 1

Problemy i rozwiązania

System nie łączy się

Zwiększ odległość między nadajnikiem a odbiornikiem do 1-3 metrów lub usuń metalowe przeszkody.

str. 4

Konserwacja i reset

Reset do ustawień fabrycznych str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	4x AA	Wymagane baterie dla nadajnika	str. 1
Częstotliwość	2.4GHz	Częstotliwość pracy	str. 1

Gdzie szukać w PDF

Funkcje nadajnika str. 1
Odbiornik SR315 str. 3
Rozwiązywanie problemów str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 1

Strona 3

Strona 3

Najważniejsze informacje

Aparatura Spektrum SLT3 to nadajnik 2.4GHz przeznaczony do zdalnie sterowanych modeli hobbystycznych. Przed użyciem należy upewnić się, że baterie są naładowane, a odbiornik SR315 jest poprawnie zainstalowany z dala od elementów metalowych lub węglowych, które mogą zakłócać sygnał.

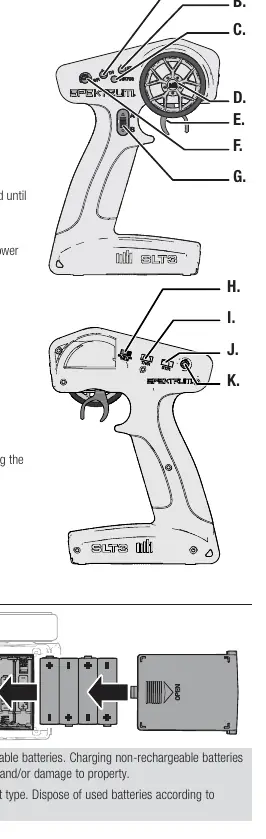

Funkcje nadajnika

A. Throttle Trim: Regulacja punktu neutralnego przepustnicy.
B. Steering Trim: Regulacja punktu środkowego skrętu.
C. LED: Wskaźnik stanu (stałe czerwone: zasilanie OK; migające: niski poziom baterii).
D. Steering Wheel: Koło skrętu.
E. Throttle/Brake: Spust gazu/hamulca.
F. Steering Rate: Pokrętło regulacji zakresu skrętu w locie.
G. Channel 3: 3-pozycyjny przełącznik chwilowy.
H. Throttle Limit: Ogranicznik przepustnicy (50/75/100%).
I. Throttle (TH) Servo Reversing: Przełącznik rewersu kanału gazu.
J. Steering (ST) Servo Reversing: Przełącznik rewersu kanału skrętu.
K. Power Button: Przycisk zasilania.

Instalacja baterii

Nadajnik wymaga 4 baterii typu AA.

Zdejmij pokrywę baterii z nadajnika.
Zainstaluj baterie zgodnie z polaryzacją wskazaną wewnątrz komory.
Załóż pokrywę baterii.

Odbiornik SR315

Odbiornik posiada konstrukcję z anteną koncentryczną. Ostatni cal (32 mm) końcówki anteny jest częścią aktywną i powinien być umieszczony jak najwyżej w modelu, z dala od ekranowania metalem lub włóknem węglowym.

Parowanie (Binding)

Proces parowania pozwala odbiornikowi rozpoznać unikalny kod nadajnika.

Przytrzymaj przycisk Bind na odbiorniku i włącz jego zasilanie. Pomarańczowa dioda zacznie migać.
Ustaw trymery i pozycje sterów w pożądanych ustawieniach failsafe, a następnie włącz nadajnik SLT3.
Gdy pomarańczowa dioda na odbiorniku świeci światłem ciągłym, połączenie zostało nawiązane.

Ustawienia serwomechanizmów (Servo Travel)

Możesz dostosować zakres ruchu serw dla skrętu i gazu:

Zakończ proces parowania i włącz zasilanie odbiornika.
Przytrzymaj pełny skręt w prawo i pełny hamulec podczas włączania nadajnika, aby wejść w tryb programowania (dioda mignie 4 razy).
Skręć koło w lewo, aby ustawić limit dla tego kierunku. Użyj przycisku A (zwiększ) lub B (zmniejsz), aby dostosować zakres.
Wróć kołem do centrum, aby zapisać wartość. Powtórz dla pozostałych kierunków.
Wyłącz nadajnik, aby zapisać ustawienia.

Reset do ustawień fabrycznych

Przytrzymaj pełny skręt w lewo i pełny hamulec podczas włączania nadajnika.
Dioda mignie 4 razy, a następnie zgaśnie.
Puść koło i spust gazu do pozycji neutralnej. Dioda zaświeci się, potwierdzając reset.
Wyłącz nadajnik.

Rozwiązywanie problemów

System nie łączy się: Zwiększ odległość między nadajnikiem a odbiornikiem do 1-3 metrów lub usuń metalowe przeszkody.
Failsafe w małej odległości: Sprawdź, czy antena odbiornika nie jest uszkodzona lub przecięta.
Utrata reakcji: Sprawdź napięcie baterii (minimum 3.5V) oraz połączenia kabli.

Praktyczna pomoc

Typowe problemy

System nie łączy się

Zwiększ odległość między nadajnikiem a odbiornikiem do 1-3 metrów lub usuń metalowe przeszkody.

Odbiornik przechodzi w tryb failsafe w małej odległości

Sprawdź, czy antena odbiornika nie jest uszkodzona, przecięta lub czy nie znajduje się w cieniu elementów metalowych/węglowych.

Odbiornik przestaje reagować podczas pracy

Sprawdź napięcie baterii (wymagane min. 3.5V) oraz stan połączeń kabli między baterią a odbiornikiem.

Przed użyciem

Naładuj baterie nadajnika (4x AA).
Sprawdź serwomechanizmy i połączenia przed każdym uruchomieniem.
Upewnij się, że antena odbiornika jest umieszczona wysoko, z dala od metalu/węgla.
Sprawdź, czy odbiornik SR315 jest suchy (nie zanurzać w wodzie).

Parametry w praktyce

Napięcie odbiornika: 3.5–9.6V

Ilustracje i schematy

A-K: Opis przycisków i pokręteł nadajnika (trymery, rewersy, limity).
Bind Button: Przycisk parowania na odbiorniku.

Zgodność modelu

Odbiornik SR315 obsługuje protokoły SLT i DSMR.
Wymaga aktualizacji firmware, jeśli kupiony osobno, aby działał z SLT.
