Instrukcja obsługi aparatury RC RadioMaster Boxer
Szybki przewodnik po aparaturze RC RadioMaster Boxer. Dowiedz się, jak skonfigurować protokoły, sparować odbiornik, ładować akumulatory i bezpiecznie korzystać z nadajnika.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- RadioMaster Boxer to aparatura RC 2.4GHz z systemem EdgeTX. Wymaga zainstalowania anteny przed włączeniem. Obsługuje ładowanie przez USB-C (2x 18650 lub 2s LiPo). str. 1, 2
Najważniejsze czynności
- Parowanie odbiornika ExpressLRS str. 3
- Wybór protokołu str. 3
Pierwsze uruchomienie
- Instalacja anteny str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość | 2.400GHz-2.480GHz | Zakres pracy | str. 1 |
| Zasilanie | 6.6-8.4V DC | Napięcie pracy | str. 1 |
Gdzie szukać w PDF
- Schemat i specyfikacja str. 1
- Instrukcja obsługi i parowania str. 2, 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
RadioMaster Boxer to zaawansowana aparatura RC działająca w paśmie 2.4GHz. Przed pierwszym użyciem należy bezwzględnie zainstalować antenę w górnej części nadajnika. Nigdy nie włączaj radia bez zainstalowanej anteny, ponieważ grozi to trwałym uszkodzeniem wewnętrznego modułu RF, co nie jest objęte gwarancją.
Opis urządzenia i elementy sterujące

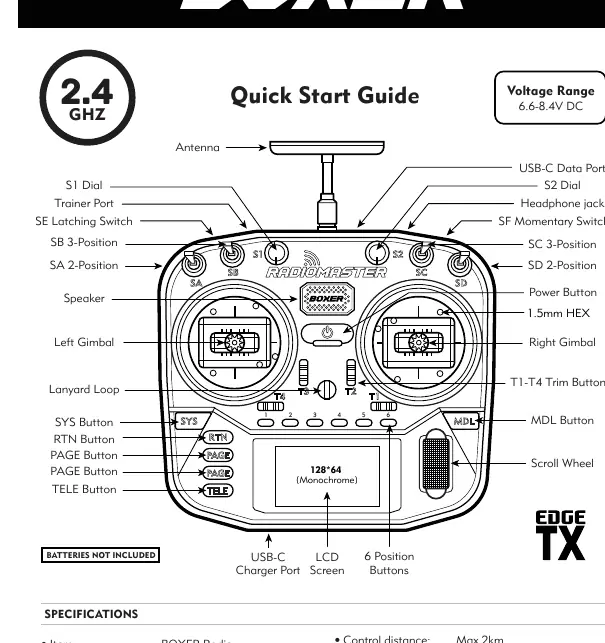

Aparatura wyposażona jest w liczne przełączniki, pokrętła i przyciski programowalne. Na przednim panelu znajduje się ekran LCD, gimbale (drążki sterownicze), przyciski nawigacyjne (SYS, MDL, RTN, PAGE, TELE) oraz przyciski trymowania (T1-T4). Z tyłu urządzenia znajduje się zatoka na baterie, slot na kartę SD oraz zewnętrzna zatoka modułowa JR.
Regulacja gimbalów

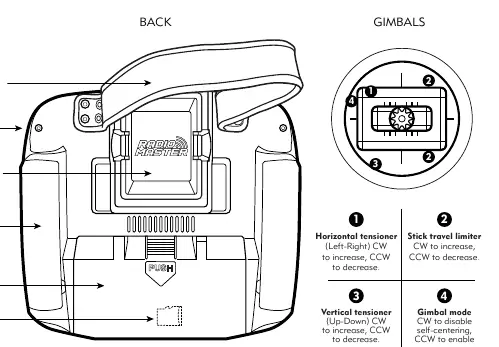

Gimbale posiadają możliwość fizycznej regulacji:
- Horizontal tensioner: Regulacja oporu drążka w poziomie.
- Vertical tensioner: Regulacja oporu drążka w pionie.
- Stick travel limiter: Ogranicznik skoku drążka.
- Gimbal mode: Możliwość wyłączenia samocentrowania (CW - wyłącz, CCW - włącz).
Zasilanie i ładowanie
Urządzenie posiada wbudowaną funkcję ładowania przez port USB-C. Obsługiwane typy zasilania:
- 2x akumulator 18650 Li-ion (3.7V).
- 2s 7.4V Li-Po (pakiet).
Uwaga: Nie używaj akumulatorów LiFe ani ogniw 18650 o napięciu nominalnym 3.6V. Zawsze ładuj akumulatory w bezpiecznym miejscu, z dala od materiałów łatwopalnych i nigdy nie pozostawiaj ładowania bez nadzoru.
Konfiguracja i parowanie
Aparatura obsługuje różne protokoły w zależności od wersji (Multi-protocol lub ExpressLRS).
Parowanie (Binding) dla ExpressLRS
- Wyłącz nadajnik.
- Włącz i wyłącz zasilanie odbiornika 3 razy, aby wprowadzić go w tryb parowania (dioda LED zamiga dwukrotnie).
- Włącz nadajnik, przytrzymaj przycisk SYS, wybierz ExpressLRS LUA w menu TOOLS.
- Wybierz opcję [Bind] i zatwierdź. Dioda na odbiorniku powinna świecić światłem ciągłym.
Dane techniczne
- Częstotliwość: 2.400GHz-2.480GHz
- Zasilanie: 6.6-8.4V DC
- Zasięg: do 2km (zależnie od warunków)
- Wyświetlacz: 128x64 monochromatyczny
- Oprogramowanie: EdgeTX
Praktyczna pomoc
Typowe problemy
Uszkodzenie modułu RF
Zawsze instaluj antenę przed włączeniem zasilania. Praca bez anteny trwale uszkadza moduł.
Błąd przy aktualizacji firmware
Aktualizuj oprogramowanie tylko, jeśli jesteś pewien procesu. Niepoprawna aktualizacja może unieruchomić urządzenie.
Problemy z ładowaniem
Upewnij się, że używasz właściwych ogniw (18650 lub 2s LiPo). Nie używaj ogniw LiFe.
Przed użyciem
- Zainstaluj antenę w górnej części radia.
- Sprawdź napięcie akumulatorów.
- Upewnij się, że śmigła modelu są zdemontowane podczas testów.
- Sprawdź, czy wybrany protokół w menu SETUP jest zgodny z odbiornikiem.
Ilustracje i schematy
- Gimbale: Możliwość regulacji napięcia sprężyn i ogranicznika skoku.
- Porty: USB-C służy do ładowania i połączenia z PC.
Zgodność modelu
- Wspiera moduły zewnętrzne JR.
- Wymaga oprogramowania EdgeTX Companion na PC do aktualizacji.
