Instrukcja obsługi odbiornika FrSky G-RX8

Kompletny przewodnik po odbiorniku FrSky G-RX8. Instrukcje parowania (binding), konfiguracji trybów SBUS/PWM, ustawiania failsafe oraz specyfikacja techniczna urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • FrSky G-RX8 to 16-kanałowy odbiornik z wbudowanym wariometrem. Parowanie odbywa się poprzez przytrzymanie przycisku F/S podczas włączania zasilania. str. 1

Najważniejsze czynności

  • Parowanie (Binding) str. 1
  • Ustawianie Failsafe str. 1

Pierwsze uruchomienie

  • Procedura parowania: Włącz nadajnik w tryb BIND, przytrzymaj F/S na odbiorniku, włącz zasilanie odbiornika. str. 1

Problemy i rozwiązania

Odbiornik nie reaguje

Sprawdź zasilanie (4.0-10V) oraz poprawność parowania.

str. 1

Konserwacja i reset

  • Resetowanie ustawień odbywa się poprzez ponowne parowanie lub zmianę trybów za pomocą przycisku F/S. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 55.26mm x 17mm x 8mm Fizyczny rozmiar odbiornika str. 1
Waga 5.8g Masa urządzenia str. 1

Gdzie szukać w PDF

  • Instrukcja obsługi str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat połączeń odbiornika FrSky G-RX8 Strona 1 Schemat podłączenia odbiornika w trybie Slave Strona 1

Najważniejsze informacje

Odbiornik FrSky G-RX8 to 16-kanałowy odbiornik 2.4GHz z wbudowanym wariometrem, przeznaczony do modeli zdalnie sterowanych. Urządzenie obsługuje funkcję redundancji (połączenie z innym odbiornikiem) oraz oferuje pełny zasięg. Instrukcja opisuje procedury parowania, konfiguracji trybów pracy oraz ustawień bezpieczeństwa.

Schemat połączeń odbiornika FrSky G-RX8
Schemat połączeń odbiornika FrSky G-RX8

Parowanie (Binding)

Proces parowania łączy odbiornik z nadajnikiem:

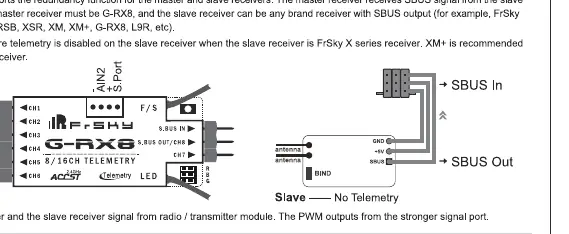

Schemat podłączenia odbiornika w trybie Slave
Schemat podłączenia odbiornika w trybie Slave
  1. Włącz nadajnik i przejdź do menu parowania (BIND).
  2. Wciśnij i przytrzymaj przycisk F/S na odbiorniku.
  3. Włącz zasilanie odbiornika.
  4. Czerwona dioda LED na odbiorniku zacznie migać, co oznacza zakończenie procesu parowania.
  5. Wyłącz zasilanie odbiornika i nadajnika, a następnie włącz je ponownie.

Tryby pracy SBUS i PWM

Odbiornik umożliwia przełączanie między trybami pracy:

  • Tryb SBUS: Jeśli po włączeniu zasilania niebieska dioda LED świeci, odbiornik jest w trybie SBUS.
  • Tryb PWM: Jeśli niebieska dioda nie świeci, odbiornik jest w trybie PWM.
  • Aby przełączyć tryb, należy włączyć odbiornik z wciśniętym przyciskiem F/S.

Funkcja wysokościomierza

Wbudowany wariometr jest domyślnie włączony. Aby go wyłączyć lub włączyć ponownie:

  • Włącz odbiornik w normalnym trybie pracy.
  • Przytrzymaj przycisk F/S przez ponad 3 sekundy.
  • Niebieska dioda LED zamiga 3 razy, potwierdzając zmianę ustawienia.

Konfiguracja kanałów

Odbiornik obsługuje kanały 1-8 (PWM) oraz 9-16 (SBUS). Aby zmienić zakres kanałów (np. z 1-8 na 9-16):

  • Użyj nadajnika (np. X12S) do zmiany ustawień kanałów.
  • Po zmianie ustawień w nadajniku, wykonaj ponownie procedurę parowania.

Failsafe

Funkcja Failsafe pozwala na ustawienie pozycji serw w przypadku utraty sygnału:

  • Opcja 1 (przez nadajnik): Ustaw pozycje serw w nadajniku, a następnie wciśnij przycisk F/S na odbiorniku (krótkie naciśnięcie).
  • Opcja 2 (przez odbiornik): Wyłącz nadajnik, ustaw serwa w pożądanej pozycji, a następnie wciśnij przycisk F/S na odbiorniku.

Dane techniczne

  • Wymiary: 55.26mm x 17mm x 8mm
  • Waga: 5.8g
  • Napięcie pracy: 4.0-10V
  • Pobór prądu: 100mA przy 5V
  • Liczba kanałów: 16 (8 PWM + SBUS)

Praktyczna pomoc

Typowe problemy

Odbiornik nie przechodzi w tryb parowania

Upewnij się, że przycisk F/S jest wciśnięty przed podłączeniem zasilania.

Brak sygnału po parowaniu

Sprawdź, czy nadajnik i odbiornik są w tym samym trybie pracy (np. ACCST) i czy zasilanie mieści się w zakresie 4.0-10V.

Przed użyciem

  • Sprawdź napięcie zasilania (4.0-10V).
  • Upewnij się, że anteny są poprawnie ułożone i nieuszkodzone.
  • Sprawdź, czy nadajnik jest w trybie parowania (BIND).
  • Zweryfikuj, czy wtyczki serw są poprawnie wpięte w porty 1-8.

Parametry w praktyce

Napięcie pracy
Zakres zasilania odbiornika (4.0-10V). Przekroczenie może uszkodzić urządzenie.

Ilustracje i schematy

  • Porty 1-6CH: Wyjścia PWM dla serw.
  • Port F/S: Przycisk parowania i konfiguracji.
  • Port SBUS IN/OUT: Cyfrowe wyjście/wejście sygnału.
  • Anteny: Dwie anteny dla zapewnienia stabilnego zasięgu.

Zgodność modelu

  • Kompatybilny z nadajnikami FrSky ACCST.
  • Możliwość łączenia z innymi odbiornikami (redundancja).
