Instrukcja obsługi aparatury RC FrSky TARANIS X9D

Kompletny przewodnik po aparaturze RC FrSky TARANIS X9D. Dowiedz się, jak skonfigurować model, ustawić miksery, serwa, telemetrię oraz zaawansowane funkcje systemu.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • FrSky TARANIS X9D to zaawansowana aparatura RC. Konfiguracja opiera się na 'czystej karcie' (blank canvas) w menu mikserów, gdzie użytkownik definiuje zachowanie modelu, zamiast korzystać z gotowych szablonów. str. 17, 18

Najważniejsze czynności

  • Bindowanie odbiornika str. 15
  • Kalibracja drążków str. 5

Pierwsze uruchomienie

  • Konfiguracja ustawień radia str. 3, 15

Problemy i rozwiązania

Serwo porusza się w złym kierunku

Użyj funkcji Servo Reverse w menu SERVOS.

str. 12

Konserwacja i reset

  • Resetowanie trymów str. 12

Dane techniczne

Parametr Wartość Znaczenie Strony
Kanały 32 Liczba kanałów obsługiwanych przez system. str. 4

Gdzie szukać w PDF

  • Nawigacja str. 3
  • Ustawienia modelu str. 5, 6, 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Aparatura FrSky TARANIS X9D Strona 1 Menu Radio Setup Strona 5 Menu Model Setup Strona 8 Menu Telemetry Strona 15

Najważniejsze informacje z instrukcji

Aparatura FrSky TARANIS X9D to zaawansowany system radiowy oparty na otwartym oprogramowaniu. W przeciwieństwie do standardowych nadajników, system ten oferuje "czystą kartę" (blank canvas), co oznacza, że użytkownik samodzielnie definiuje zachowanie modelu poprzez miksery, zamiast polegać na sztywnych, fabrycznych ustawieniach. Przed przystąpieniem do konfiguracji zaleca się zdjęcie śmigieł z silników dla bezpieczeństwa.

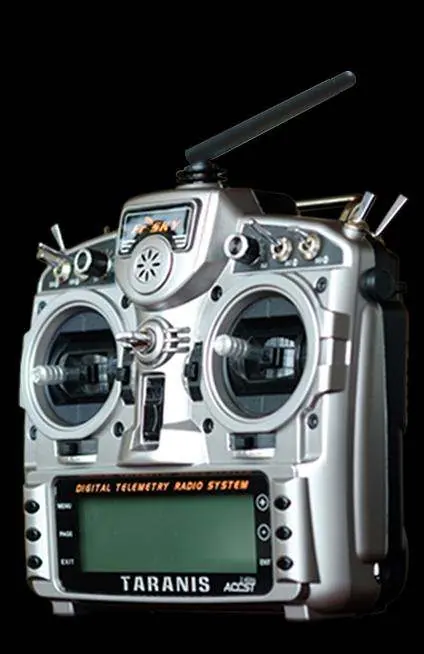

Aparatura FrSky TARANIS X9D
Aparatura FrSky TARANIS X9D

Nawigacja i obsługa

System obsługuje się za pomocą 6 przycisków: +/- (nawigacja), ENTER (wybór/edycja), EXIT (powrót) oraz MENU i PAGE (kontekstowe). Długie i krótkie naciśnięcia wywołują różne funkcje:

  • Krótkie MENU: Menu modelu.
  • Długie MENU: Ustawienia radia.
  • Krótkie PAGE: Przełączanie widoków ekranu głównego.
  • Długie PAGE: Wyświetlanie telemetrii.

Konfiguracja modelu

Po utworzeniu nowego modelu należy skonfigurować podstawowe parametry w menu MODEL SETUP:

Menu Radio Setup
Menu Radio Setup

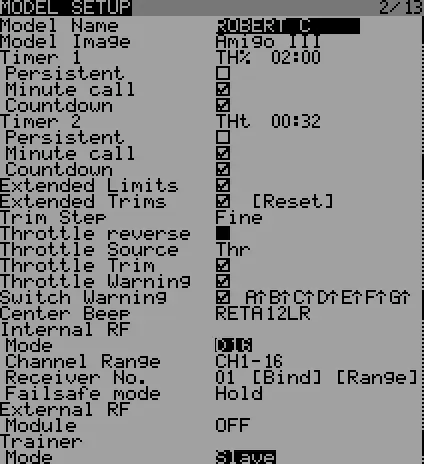

Menu Model Setup
Menu Model Setup
  • RF Mode: Wybór trybu transmisji zgodnego z odbiornikiem.
  • Bind: Procedura bindowania odbiornika (wybierz pole Bind i naciśnij ENTER).
  • Timery: Możliwość ustawienia liczników czasu lotu.
  • Failsafe: Definiowanie zachowania serw w przypadku utraty sygnału.

Miksery i sterowanie

Menu MIXER jest sercem aparatury. Pozwala na przypisanie fizycznych wejść (drążki, przełączniki) do kanałów wyjściowych. Każdy kanał może mieć wiele linii miksera, które można dodawać, mnożyć lub zastępować. Możliwe jest użycie wartości stałych (MAX), przełączników fizycznych oraz logicznych.

Ustawienia serw

Menu SERVOS służy do dostosowania sygnału do mechaniki modelu:

  • Subtrim: Korekta środka serwa.
  • Limits: Ustawienie zakresów ruchu (zapobiega mechanicznemu blokowaniu serw).
  • Reverse: Odwrócenie kierunku pracy serwa.

Zaawansowane funkcje i telemetria

Aparatura wspiera zaawansowane funkcje, takie jak:

Menu Telemetry
Menu Telemetry
  • Tryby lotu (Flight Modes): Pozwalają na szybką zmianę ustawień modelu w locie.
  • Telemetria: Wyświetlanie danych z czujników (napięcie, wysokość, GPS) na ekranie głównym.
  • Zmienne globalne (Global Variables): Umożliwiają grupową zmianę parametrów (np. D/R, expo) dla wielu mikserów jednocześnie.
  • Funkcje specjalne (Custom Functions): Pozwalają na przypisanie akcji (np. odtwarzanie dźwięku, logowanie danych) do przełączników.

Praktyczna pomoc

Typowe problemy

Serwo porusza się w niewłaściwym kierunku

Użyj funkcji Servo Reverse w menu SERVOS.

Brak reakcji serw po podłączeniu

Sprawdź, czy miksery są poprawnie skonfigurowane w menu MIXER i czy kanały nie są puste.

Błąd bindowania odbiornika

Upewnij się, że tryb RF w ustawieniach modelu (D16/D8) jest zgodny z używanym odbiornikiem.

Serwa blokują się przy pełnym wychyleniu

Skoryguj limity (Limits) w menu SERVOS, aby uniknąć mechanicznego oporu.

Przed użyciem

  • Naładuj akumulator nadajnika.
  • Zdejmij śmigła z silników przed przystąpieniem do konfiguracji.
  • Sprawdź, czy tryb RF w radiu jest zgodny z odbiornikiem.
  • Ustaw poprawnie limity serw, aby uniknąć uszkodzeń mechanicznych.
  • Skonfiguruj failsafe, aby zapewnić bezpieczeństwo modelu w razie utraty sygnału.

Ilustracje i schematy

  • Ekran główny: pokazuje stan przełączników, timery i podstawowe dane telemetryczne.
  • Menu MIXER: pozwala na tworzenie zaawansowanych zależności między drążkami a serwami.

Zgodność modelu

  • Wymaga odbiorników FrSky zgodnych z wybranym trybem (D8/D16).
  • Karta micro SD wymagana do obsługi dźwięków i logowania telemetrii.
