Instrukcja obsługi systemu radiowego Traxxas TQi Sport

Kompletny przewodnik użytkownika dla systemu radiowego Traxxas TQi Sport. Dowiedz się, jak zainstalować baterie, sparować nadajnik z odbiornikiem, skonfigurować system stabilizacji TSM, odwrócić kanały oraz interpretować kody LED.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby sparować nadajnik z odbiornikiem, naciśnij i przytrzymaj przycisk SET na nadajniku, włącz go, a następnie naciśnij i przytrzymaj przycisk LINK na odbiorniku podczas włączania regulatora prędkości. str. 7

Najważniejsze czynności

Parowanie nadajnika z odbiornikiem str. 7
Włączanie/wyłączanie TSM str. 8
Odwracanie kanałów (serwo) str. 8

Pierwsze uruchomienie

Zainstaluj 4 baterie AA w podstawie nadajnika, upewniając się co do polaryzacji. str. 4, 5

Problemy i rozwiązania

Dioda LED miga szybko na czerwono (Link Failure)

Wyłącz system i włącz ponownie. Sprawdź zasięg, baterie i antenę.

str. 9

Dioda LED miga średnio na czerwono (Low Battery)

Wymień baterie w nadajniku na nowe.

str. 9

Konserwacja i reset

Resetowanie ustawień kanałów nie jest zalecane, chyba że jest to konieczne w celach serwisowych. str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Częstotliwość nadajnika	2406~2453 MHz	Zakres częstotliwości pracy	str. 2
Zasilanie	4x AA	Wymagane baterie	str. 4, 5

Gdzie szukać w PDF

Instalacja baterii str. 4, 5
Parowanie (Binding) str. 7

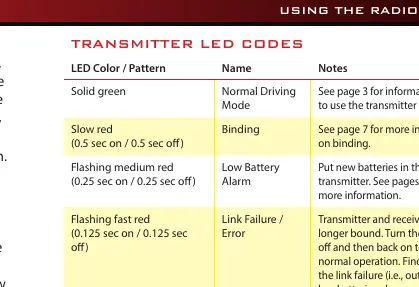

Kody LED str. 9

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

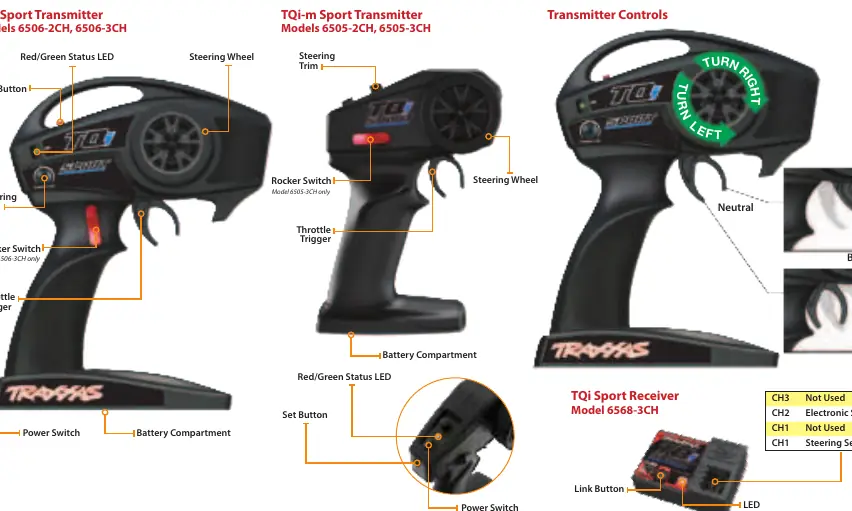

Schemat elementów sterujących nadajnika TQi Sport

Strona 3

Instalacja baterii w nadajniku TQi Sport

Strona 4

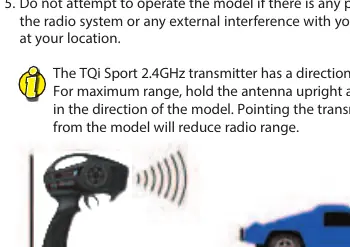

Strona 7

Strona 9

Dodatkowe zdjęcie montażowe ze strony 20

Strona 20

Najważniejsze informacje z instrukcji

System radiowy Traxxas TQi Sport wymaga prawidłowej instalacji anteny oraz parowania (binding) z odbiornikiem. Przed użyciem upewnij się, że baterie są naładowane, a antena nie jest uszkodzona. System posiada funkcję Traxxas Stability Management (TSM), którą można włączać i wyłączać za pomocą nadajnika.

Instalacja baterii

Nadajnik TQi Sport oraz TQi-m Sport zasilane są 4 bateriami AA. Komora baterii znajduje się w podstawie nadajnika. Używaj nowych baterii alkalicznych lub w pełni naładowanych akumulatorów NiMH. Jeśli dioda LED miga na czerwono, baterie są słabe lub zainstalowane nieprawidłowo.

Instalacja anteny odbiornika

Antena musi być poprawnie zainstalowana w rurce antenowej. Nie przecinaj, nie zginaj ani nie uszkadzaj przewodu anteny, ponieważ drastycznie zmniejszy to zasięg systemu. Przewód powinien być w całości wsunięty w rurkę.

Parowanie (Binding)

Aby sparować nadajnik z odbiornikiem:

Naciśnij i przytrzymaj przycisk SET na nadajniku.
Włącz nadajnik i zwolnij przycisk SET. Dioda LED zacznie powoli migać na czerwono.
Naciśnij i przytrzymaj przycisk LINK na odbiorniku.
Włącz regulator prędkości (ESC) przyciskiem EZ-Set i zwolnij przycisk LINK.
Gdy diody na nadajniku i odbiorniku zaświecą się na zielono, system jest gotowy do pracy.

Traxxas Stability Management (TSM)

TSM pomaga utrzymać kontrolę nad modelem w trudnych warunkach. Aby włączyć lub wyłączyć TSM:

Ustaw przepustnicę w pozycji neutralnej.
Skręć koła maksymalnie w lewo lub w prawo i przytrzymaj.
Naciśnij i przytrzymaj przycisk SET na nadajniku.
Dioda LED zamiga szybko 4 razy: zielony oznacza włączenie TSM, czerwony oznacza wyłączenie.
Zwolnij przycisk SET.

Odwracanie kanałów

Jeśli serwo działa odwrotnie (np. skręt w prawo powoduje skręt kół w lewo), należy odwrócić kanał:

Ustaw sterowanie w pozycji neutralnej.
Naciśnij i przytrzymaj przycisk SET przez 2 sekundy, aż dioda zacznie migać na zielono.
Skręć koła maksymalnie w lewo lub w prawo.
Naciśnij przycisk SET, aby odwrócić kanał.
Dioda zaświeci się na zielono, potwierdzając zmianę.

Rozwiązywanie problemów

System wykorzystuje kody diody LED do diagnostyki:

Stałe zielone światło: Normalny tryb pracy.
Powolne miganie na czerwono: Tryb parowania (binding).
Średnie miganie na czerwono: Niski poziom baterii w nadajniku.
Szybkie miganie na czerwono: Błąd połączenia (link failure) lub błąd systemu.

Praktyczna pomoc

Typowe problemy

Zasięg radiowy jest bardzo krótki

Sprawdź, czy antena odbiornika nie jest przecięta, zagięta lub uszkodzona. Upewnij się, że antena jest w pełni wsunięta w rurkę.

Dioda LED nadajnika miga szybko na czerwono

Nadajnik i odbiornik utraciły połączenie. Wyłącz i włącz system, aby spróbować ponownie. Sprawdź stan baterii i anteny.

Model skręca w przeciwną stronę niż ruch koła kierownicy

Wykonaj procedurę odwracania kanału sterowania (Channel Reversing) opisaną w instrukcji.

Przed użyciem

Sprawdź, czy antena odbiornika jest poprawnie zainstalowana i nieuszkodzona.
Upewnij się, że baterie w nadajniku są nowe lub w pełni naładowane.
Sprawdź, czy koła modelu są wycentrowane za pomocą pokrętła Steering Trim.
Upewnij się, że nadajnik jest włączony przed włączeniem modelu.
Wykonaj test zasięgu przed każdą sesją jazdy.

Parametry w praktyce

Częstotliwość pracy: 2.4GHz - standardowa częstotliwość zapewniająca stabilne połączenie.
Zasilanie nadajnika: 4 baterie AA (alkaliczne lub akumulatory NiMH).

Ilustracje i schematy

Nadajnik posiada pokrętło Steering Trim do centrowania kół.
Przycisk SET służy do parowania, konfiguracji TSM i odwracania kanałów.
Dioda LED informuje o stanie połączenia i poziomie baterii.
