Instrukcja montażu zestawu oświetlenia podwozia Traxxas 10590-BLUE
Szybki przewodnik instalacji zestawu oświetlenia LED podwozia Traxxas 10590. Dowiedz się, jak zamontować oświetlenie, poprowadzić przewody i podłączyć zasilanie do modelu RC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera procedurę montażu zestawu oświetlenia LED podwozia dla modeli Traxxas (seria 10590). Dokument opisuje krok po kroku instalację fizyczną elementów oświetlenia, montaż zasilacza oraz sposób prowadzenia przewodów, aby zapewnić bezpieczną eksploatację modelu.
Zawartość zestawu
- Zespoły oświetlenia LED podwozia (lewy i prawy)
- Zasilacz akcesoriów 3V
- Uchwyt rozszerzenia telemetrii
- Wiązka zasilania LED
- Zestaw śrub (3x20mm CCS, 3x23mm CCS, 3x10mm BCS)
- Nakrętki zabezpieczające M3x0.5
- Opaski zaciskowe (5 szt.)
Wymagane narzędzia
- Klucz imbusowy 2.5mm
- Klucz imbusowy 2.0mm
- Klucz nasadowy 5.5mm
Montaż oświetlenia

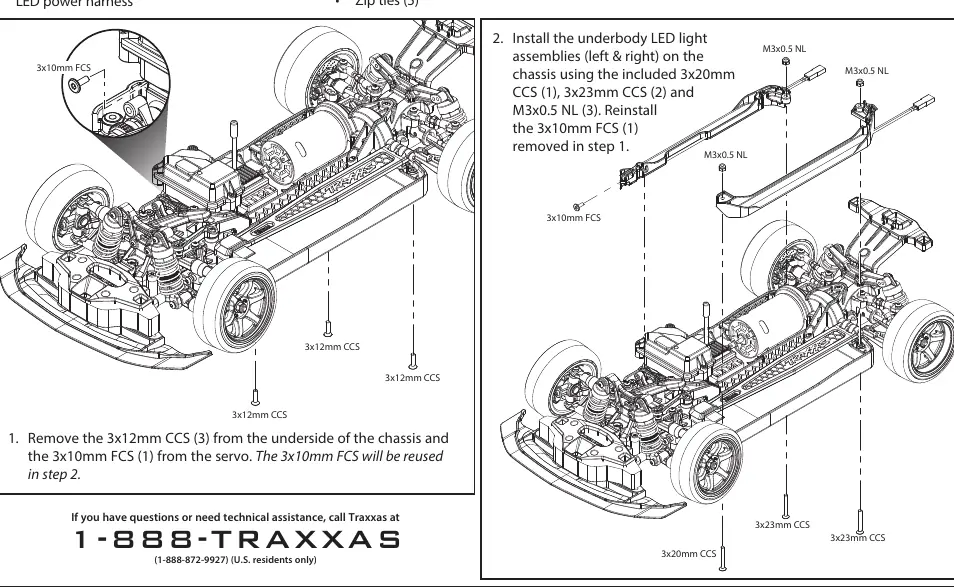

- Demontaż: Usuń śruby 3x12mm CCS ze spodu podwozia oraz śrubę 3x10mm FCS z serwomechanizmu. Zachowaj śrubę 3x10mm FCS do ponownego użycia.
- Instalacja oświetlenia: Zamontuj zespoły oświetlenia LED (lewy i prawy) na podwoziu, używając dołączonych śrub 3x20mm CCS, 3x23mm CCS oraz nakrętek M3x0.5 NL. Przykręć ponownie śrubę 3x10mm FCS usuniętą w kroku 1.

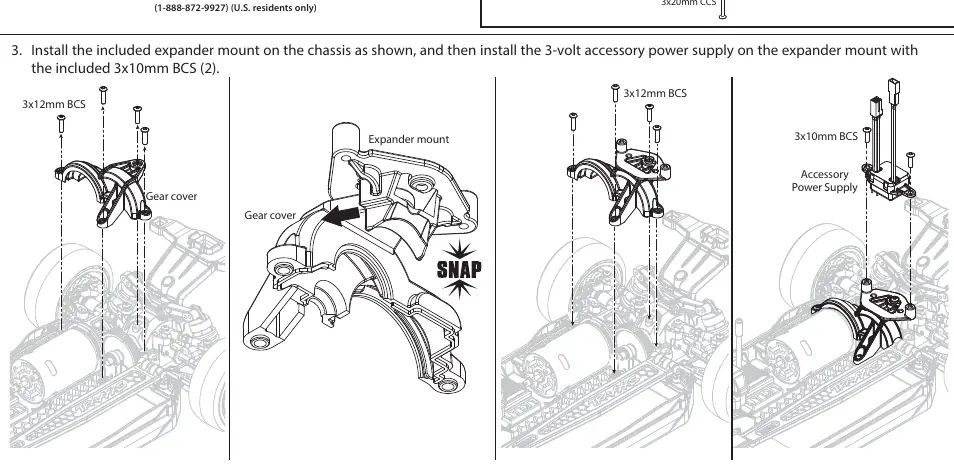

- Montaż zasilacza: Zainstaluj uchwyt rozszerzenia na podwoziu, a następnie zamontuj zasilacz akcesoriów 3V na uchwycie, używając śrub 3x10mm BCS.
Okablowanie i podłączenie
Poprowadź wiązki przewodów od zespołów oświetlenia do zasilacza akcesoriów. Użyj dołączonych opasek zaciskowych, aby zabezpieczyć przewody do podwozia w wyznaczonych miejscach. Uwaga: Upewnij się, że przewody znajdują się z dala od ruchomych części i gorących powierzchni.
- Podłącz czarne męskie złącza z zasilacza do czarnych żeńskich złączy wiązek oświetlenia.
- Podłącz czerwone męskie złącze wiązki zasilania LED do czerwonego żeńskiego złącza zasilacza.
- Podłącz drugi koniec wiązki zasilania do dowolnego wolnego kanału w odbiorniku.
Zasilacz i oświetlenie włączą się automatycznie po podłączeniu akumulatora do modelu. Zawsze odłączaj akumulator, gdy model nie jest używany.
Praktyczna pomoc
Typowe problemy
Oświetlenie nie świeci po podłączeniu akumulatora
Sprawdź, czy wtyczka zasilania jest poprawnie wpięta do odbiornika oraz czy wszystkie złącza (czarne i czerwone) są dobrze dociśnięte.
Przewody ocierają o ruchome części podwozia
Użyj dołączonych opasek zaciskowych, aby poprowadzić przewody wzdłuż podwozia, z dala od wałów napędowych i innych ruchomych elementów.
Przed użyciem
- Upewnij się, że posiadasz klucze imbusowe 2.0mm, 2.5mm oraz nasadkę 5.5mm.
- Sprawdź, czy wszystkie śruby montażowe są dokręcone.
- Upewnij się, że przewody nie dotykają gorących powierzchni silnika lub regulatora.
- Zawsze odłączaj akumulator od modelu, gdy nie jest używany, aby uniknąć rozładowania.
Ilustracje i schematy

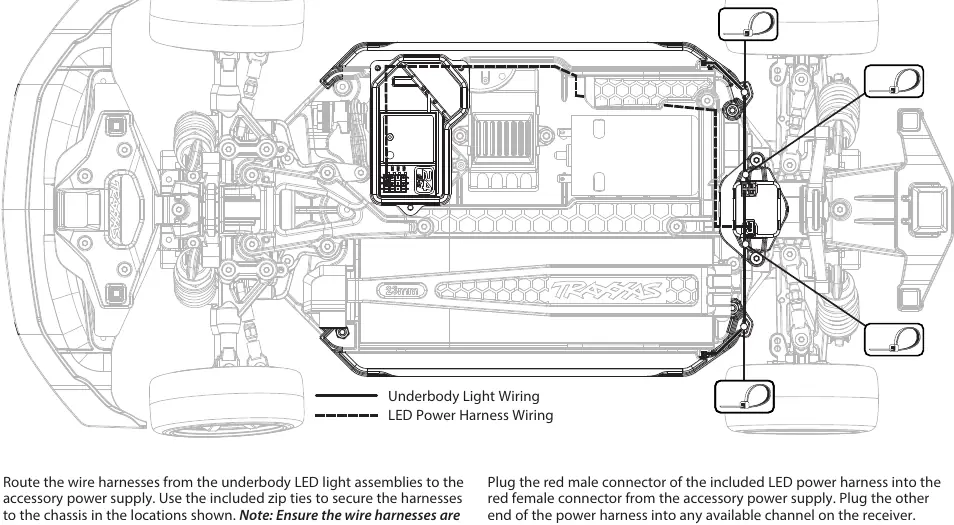

- Strona 2 zawiera schemat prowadzenia przewodów (Wiring Diagram), który pokazuje optymalną trasę kabli wzdłuż podwozia.
Zgodność modelu
- Zestaw przeznaczony dla modeli Traxxas obsługujących akcesoria oświetleniowe podwozia.
