Instrukcja obsługi 4-kierunkowego dekodera zwrotnic LDT 1-DEC-DC-G
Szybki przewodnik po instalacji i programowaniu dekodera zwrotnic LDT 1-DEC-DC-G. Dowiedz się, jak podłączyć zasilanie, sygnał cyfrowy DCC oraz napędy zwrotnic, a także jak skonfigurować adresy zwrotnic i lokomotyw.
Spis treści
Najważniejsze informacje z instrukcji
Dekoder LDT 1-DEC-DC-G to 4-kierunkowy moduł przeznaczony do cyfrowego sterowania zwrotnicami z napędem cewkowym. Urządzenie jest kompatybilne z formatem DCC i może być sterowane za pomocą adresów zwrotnic lub adresów lokomotyw (np. Lokmaus 2, R3). Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
Podłączenie dekodera
Przed przystąpieniem do instalacji należy wyłączyć zasilanie układu cyfrowego. Podłączenie obejmuje trzy główne sekcje:

- Zasilanie (KL1): Podłącz napięcie w zakresie 12-18V AC (prąd zmienny z transformatora) lub 15-24V DC (prąd stały z zasilacza).
- Sygnał cyfrowy (KL2): Podłącz do szyn lub bezpośrednio do centralki/boostera, aby zapewnić sygnał wolny od zakłóceń. Dekoder automatycznie rozpoznaje polaryzację sygnału.
- Napędy zwrotnic (KL6-KL9): Podłącz przewody napędów cewkowych bezpośrednio do odpowiednich zacisków wyjściowych.
Uwaga: W przypadku napędów ROKUHAN wymagane jest zastosowanie diod Zenera 9,1V w celu obniżenia napięcia.
Programowanie adresów zwrotnic
- Podłącz napęd zwrotnicy do wyjścia 1 (zacisk KL9).
- Włącz zasilanie układu.
- Naciśnij przycisk programowania S1. Nie dotykaj układów scalonych na płytce drukowanej.
- Napęd zwrotnicy zacznie poruszać się co 1,5 sekundy, co oznacza tryb programowania.
- Wyślij sygnał przełączenia zwrotnicy z centralki lub oprogramowania PC.
- Jeśli dekoder rozpozna adres, napęd przyspieszy ruch.
- Naciśnij ponownie S1, aby wyjść z trybu programowania.
Programowanie adresów lokomotyw
- Ustaw prędkość wszystkich kontrolerów (np. Lokmaus) na zero.
- Naciśnij przycisk S1 (napęd na wyjściu 1 zacznie się poruszać).
- Ustaw żądany adres na kontrolerze i przekręć pokrętło prędkości.
- Po rozpoznaniu adresu napęd przyspieszy.
- Ustaw prędkość na zero i naciśnij ponownie S1, aby zapisać ustawienia.
Rozwiązywanie problemów
Jeśli dekoder nie działa poprawnie:
- Brak potwierdzenia programowania: Sprawdź połączenia na zacisku KL2. Jeśli sygnał jest zakłócony, podłącz dekoder bezpośrednio do centralki lub boostera, zamiast do szyn.
- Odbiorniki nie reagują: Upewnij się, że połączenia są poprawne i nie występują spadki napięcia.
- Zabezpieczenie: Dekoder posiada wbudowany bezpiecznik przeciążeniowy, który automatycznie resetuje się po ustąpieniu przeciążenia.
Dane techniczne i bezpieczeństwo
Urządzenie obsługuje do 4 napędów zwrotnic. Maksymalny prąd przełączania wynosi 1 Amper na wyjście. Produkt nie jest zabawką i nie jest przeznaczony dla dzieci poniżej 14 roku życia. W przypadku uszkodzeń wynikających z nieprawidłowej instalacji gwarancja wygasa.
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia na zacisku KL2. Jeśli sygnał jest zakłócony, podłącz dekoder bezpośrednio do centralki lub boostera.
Sprawdź, czy nie występują spadki napięcia na szynach. Podłącz dekoder bezpośrednio do centralki lub boostera.
Zamień miejscami przewody podłączone do wyjścia zwrotnicy.
Przed użyciem
- Wyłącz zasilanie układu przed rozpoczęciem instalacji.
- Upewnij się, że napędy zwrotnic są typu cewkowego.
- Przygotuj zasilanie 12-18V AC lub 15-24V DC.
- W przypadku napędów ROKUHAN zastosuj diody Zenera 9,1V.
- Podłącz napęd do wyjścia 1 (KL9) w celu programowania.
Ilustracje i schematy

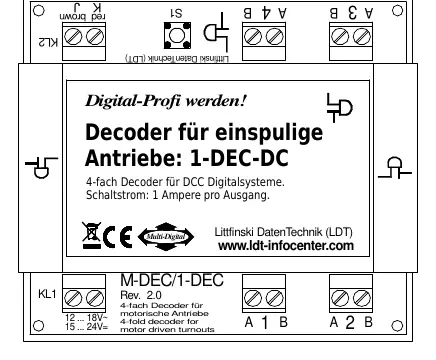

- Schemat na stronie 1 przedstawia rozmieszczenie zacisków KL1 (zasilanie), KL2 (sygnał cyfrowy) oraz S1 (przycisk programowania) na płytce dekodera.
Zgodność modelu
- Kompatybilny z systemami DCC (Lenz, Märklin, Roco, ECoS, itp.).
- Obsługuje napędy LGB, PIKO, KATO, TOMIX, ROKUHAN.
- Nie obsługuje Double Crossover Track 20-210 (zbyt duży pobór prądu).
