Instrukcja montażu zestawu oświetlenia podwozia LED Traxxas 10998-GRN
Przewodnik instalacji zestawu oświetlenia podwozia LED Traxxas 10998-GRN. Dowiedz się, jak zamontować oświetlenie, podłączyć zasilanie i poprawnie wpiąć przewody do odbiornika w modelu RC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu zestawu oświetlenia podwozia LED dla modeli Traxxas. Zestaw pozwala na dodanie oświetlenia typu LED do podwozia, zasilanego bezpośrednio z odbiornika modelu. Instalacja wymaga podstawowych narzędzi i demontażu elementów bocznych podwozia (nerf bars).
Zawartość zestawu
- Zespoły oświetlenia LED nerf bar (lewy i prawy)
- Zasilacz akcesoriów 3V
- Wiązka zasilająca LED
- Wiązka typu Y (Power Y-harness)
- Rozdzielacz wiązki Y
- Śruby 3x12mm (2 szt.)
- Opaski zaciskowe (4 szt.)
Montaż oświetlenia

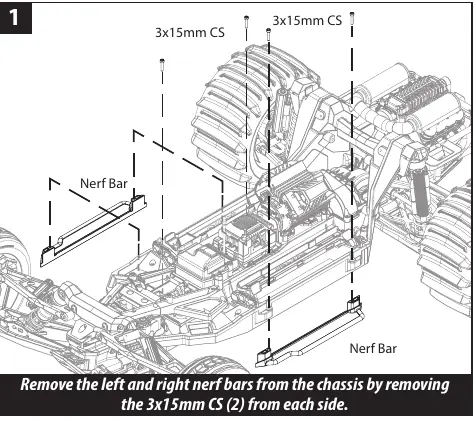

- Demontaż: Zdejmij lewy i prawy nerf bar z podwozia, odkręcając śruby 3x15mm z każdej strony.
- Instalacja zasilacza: Zamontuj dołączony zasilacz akcesoriów 3V na przedniej górnej rozpórce podwozia, używając dwóch śrub 3x12mm.

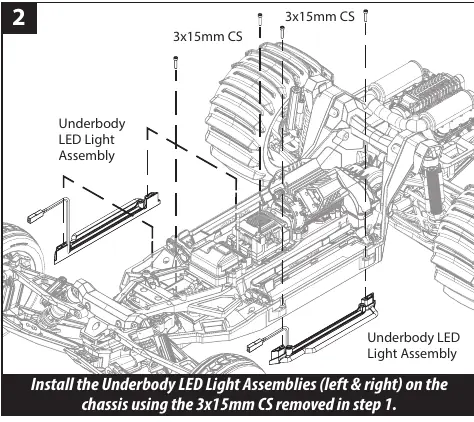

- Montaż oświetlenia LED: Zainstaluj zespoły oświetlenia LED (lewy i prawy) na podwoziu, używając śrub 3x15mm, które zostały wykręcone w pierwszym kroku.
Schemat połączeń elektrycznych
Poprawne podłączenie jest kluczowe dla działania oświetlenia:
- Podłącz męskie złącza z zasilacza akcesoriów do żeńskich złączy przewodów oświetlenia LED.
- Użyj dołączonych opasek zaciskowych, aby zabezpieczyć przewody do podwozia w wyznaczonych miejscach.
- Podłącz czerwoną męską wtyczkę wiązki zasilającej LED do czerwonej żeńskiej wtyczki zasilacza akcesoriów.
- Drugi koniec wiązki zasilającej LED podłącz do wiązki typu Y (Power Y-harness).
- Odłącz istniejący przewód z portu CH1 odbiornika. Podłącz wiązkę typu Y do portu CH1 odbiornika. Następnie podłącz wcześniej odłączony przewód do wiązki typu Y.
Ważne uwagi i bezpieczeństwo
- Ostrzeżenie: Nie używaj portu RPM w odbiorniku do zasilania oświetlenia.
- Bezpieczeństwo: Upewnij się, że przewody są poprowadzone z dala od ruchomych części modelu oraz gorących powierzchni.
- Zasilanie: Oświetlenie włącza się automatycznie po uruchomieniu elektronicznego regulatora prędkości (ESC). Zawsze odłączaj akumulator, gdy model nie jest używany.
- Kompatybilność: Jeśli posiadasz lub planujesz montaż oświetlenia Shock-Mounted Underbody Lights (część #10999), użyj dołączonej wiązki Y, aby pozostawić wolne złącze dla tego akcesorium.
Praktyczna pomoc
Typowe problemy
Oświetlenie nie włącza się po uruchomieniu modelu.
Sprawdź, czy wiązka zasilająca jest poprawnie wpięta do portu CH1 odbiornika i czy zasilacz akcesoriów jest podłączony do wiązki LED.
Przewody ocierają o elementy zawieszenia lub napędu.
Użyj dołączonych opasek zaciskowych, aby ciasno przymocować przewody do ramy podwozia, z dala od ruchomych części.
Przed użyciem
- Przygotuj klucz imbusowy 2.5 mm.
- Upewnij się, że akumulator modelu jest odłączony.
- Sprawdź, czy posiadasz wszystkie elementy zestawu wymienione w instrukcji.
- Zidentyfikuj port CH1 w odbiorniku modelu.
Parametry w praktyce
- 3-volt accessory power supply
- Moduł zasilający, który obniża napięcie z odbiornika do 3V, wymagane dla diod LED.
Ilustracje i schematy

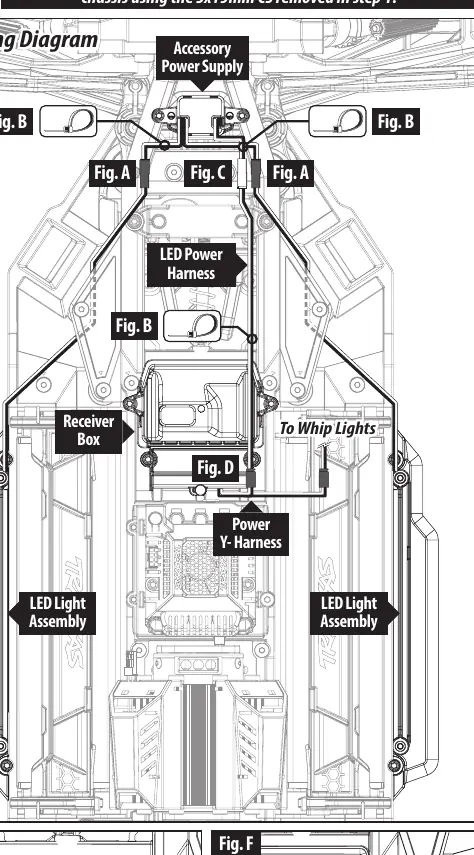

- Fig. A-D pokazują fizyczne rozmieszczenie przewodów i złączy na podwoziu.

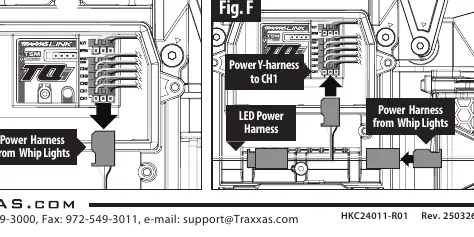

- Fig. E-F ilustrują sposób wpięcia wiązki zasilającej w port CH1 odbiornika.
Zgodność modelu
- Zestaw jest kompatybilny z oświetleniem Shock-Mounted Underbody Lights (część #10999).
- Współpracuje z modelami Traxxas posiadającymi nerf bary.
