Instrukcja obsługi modułu sprzężenia zwrotnego mXion DGK

Najważniejsze informacje

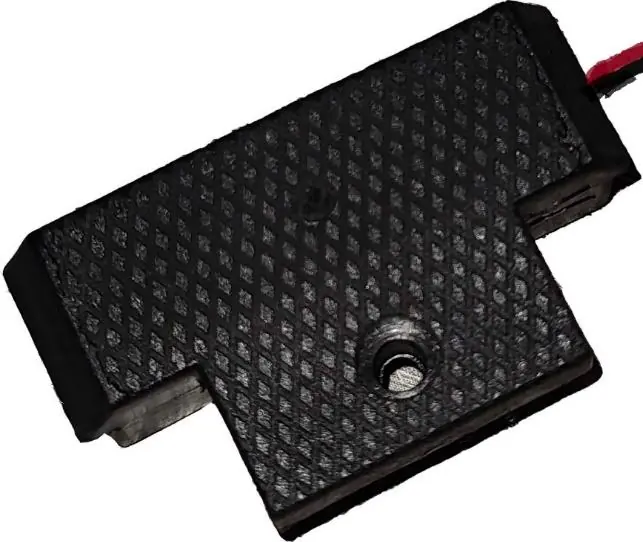

Moduł mXion DGK to uniwersalny detektor zajętości i moduł sprzężenia zwrotnego z wbudowanym modułem radiowym oraz kontaktronem (Reed). Urządzenie jest przeznaczone do systemów modelarstwa kolejowego, w tym torów LGB. Elektronika jest w pełni zalana, co zapewnia odporność na warunki atmosferyczne.

Opis urządzenia

Urządzenie łączy w sobie funkcje dekodera i sensora magnetycznego. Dzięki wbudowanemu modułowi radiowemu, DGK może przesyłać sygnały zwrotne lub sterować zwrotnicami bez konieczności prowadzenia dużej ilości okablowania. Moduł wymaga 2 sekund po włączeniu zasilania, aby stać się aktywnym.

Instalacja

Montaż urządzenia jest prosty i wymaga wykonania następujących kroków:

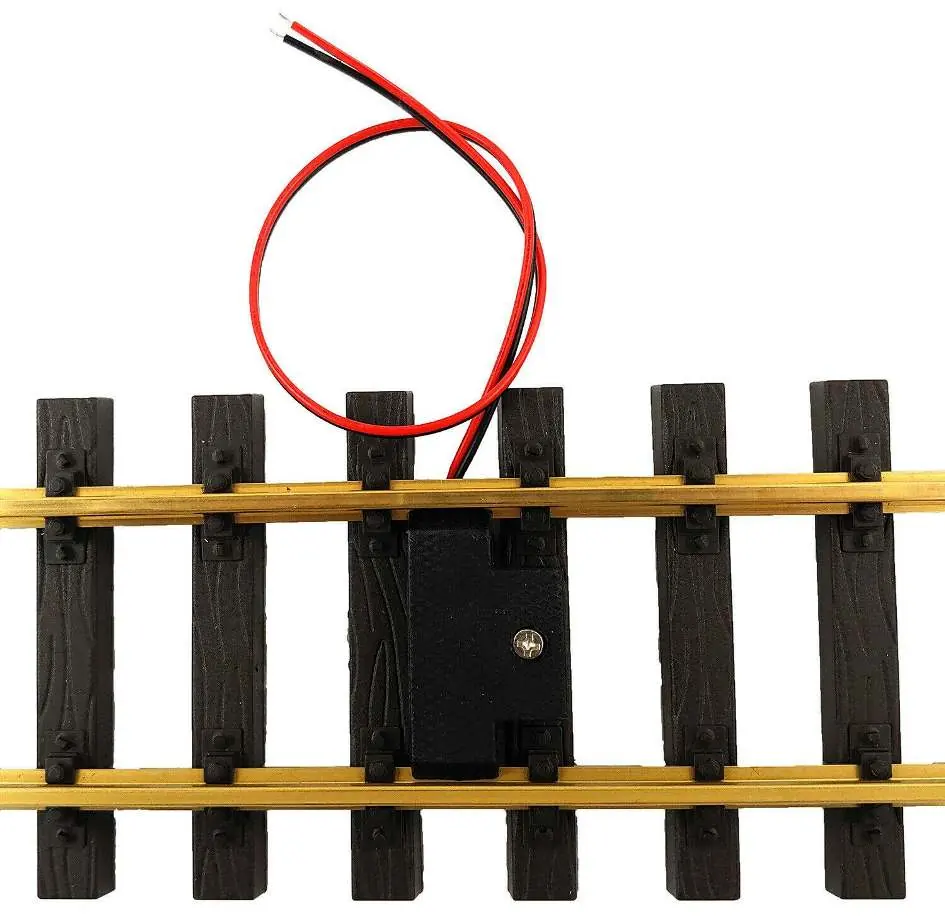

• Podłącz dwa przewody zasilające moduł do toru cyfrowego.
• Umieść moduł DGK pomiędzy torami.
• Przykręć urządzenie za pomocą śruby montażowej.
• Upewnij się, że sensor Reed jest ustawiony w odpowiedniej pozycji względem magnesów lokomotywy.

Uwaga: Należy upewnić się, że napięcie wyjściowe jest zgodne z wymaganiami odbiornika, aby uniknąć uszkodzenia urządzenia. Moduł należy montować w miejscu chronionym przed wilgocią.

Konfiguracja i programowanie

Ustawienia modułu można zmieniać za pomocą protokołu DCC poprzez tor programowy lub funkcję POM (Programming on Main). Kluczowe parametry konfiguracyjne obejmują:

• Tryby pracy (CV6): 0 = sprzężenie zwrotne, 1 = sterowanie zwrotnicami, 2 = detekcja zajętości.
• Adresowanie: Adresy kontaktowe są obliczane analogicznie do adresów zwrotnic.
• Aktualizacja: Niektóre funkcje wymagają najnowszej wersji oprogramowania układowego (firmware).

Dane techniczne

• Napięcie zasilania: 7-27V DC/DCC lub 5-18V AC.
• Pobór prądu: 20mA.
• Zakres temperatur: -20°C do 80°C.
• Wymiary: 1.4 x 4.5 x 3.5 cm.

W przypadku pracy w temperaturach poniżej 0°C, należy upewnić się, że urządzenie było przechowywane w ogrzewanym pomieszczeniu, aby uniknąć kondensacji pary wodnej.
