Instrukcja obsługi dekodera serwo mXion SWD-ED
Szybki przewodnik po dekoderze serwo mXion SWD-ED. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby pracy (dzwon, sygnały, dźwigi) oraz programować wartości CV.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

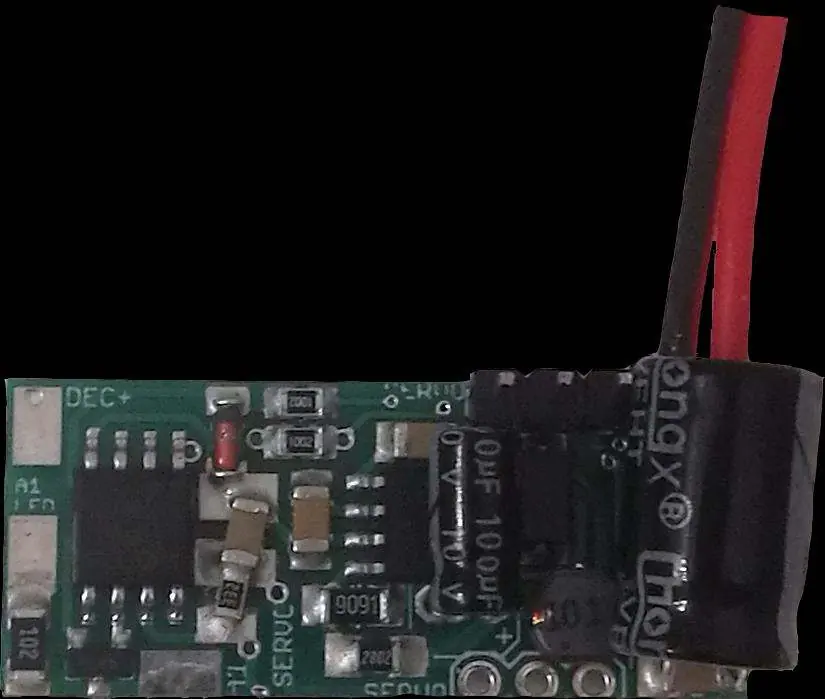

Dekoder mXion SWD-ED to kompaktowy, 1-kanałowy dekoder serwo przeznaczony do systemów modelarstwa kolejowego. Urządzenie obsługuje zasilanie DC/AC/DCC i pozwala na sterowanie serwomechanizmami w różnych trybach, takich jak symulacja ruchu dzwonu, sygnałów kolejowych czy dźwigów. Przed przystąpieniem do pracy upewnij się, że napięcie wyjściowe jest odpowiednie dla podłączonego serwa, aby uniknąć uszkodzeń.
Instalacja i podłączenie
Urządzenie należy podłączyć zgodnie ze schematami zawartymi w instrukcji. Dekoder posiada zintegrowane złącze do bezpośredniego wpięcia serwa. Pamiętaj o zachowaniu poprawnej polaryzacji przewodów serwa:
- +5V: czerwony
- GND: brązowy lub czarny
Podczas montażu upewnij się, że nie dochodzi do zwarć z elementami metalowymi lub śrubami montażowymi. Dekoder jest zabezpieczony przed przeciążeniem, jednak błędne podłączenie kabli może trwale uszkodzić elektronikę.

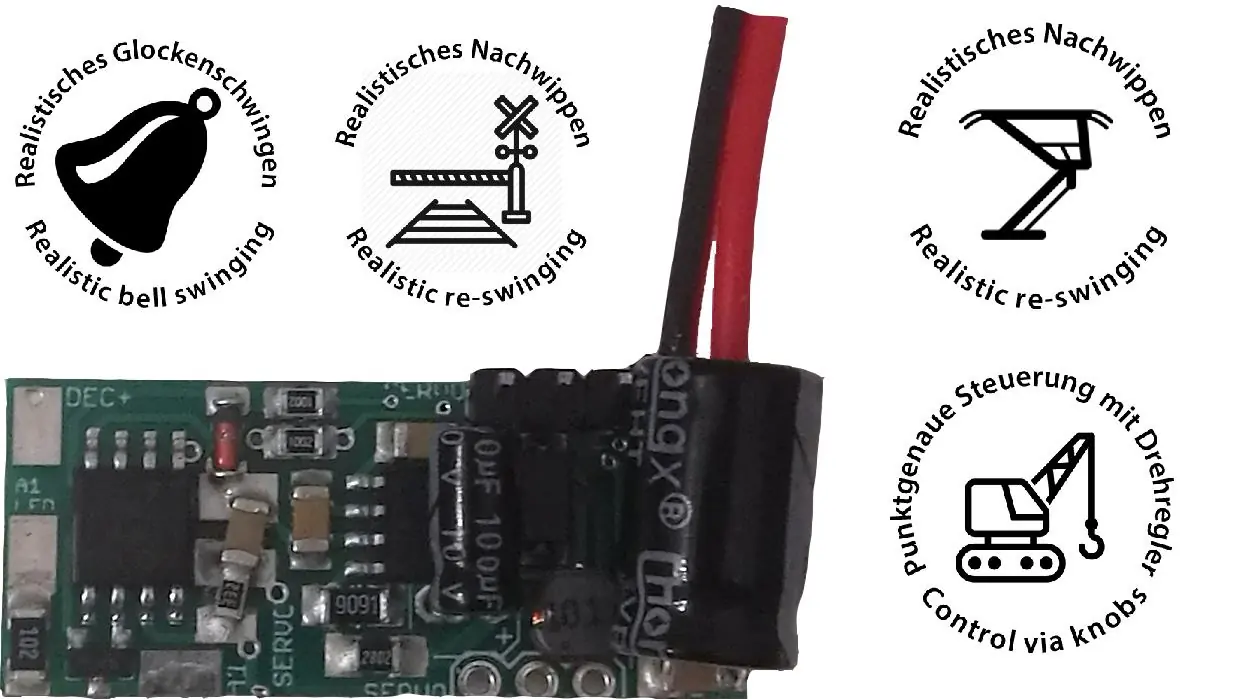

Tryby pracy
Dekoder oferuje zaawansowane funkcje sterowania serwem, które aktywuje się poprzez ustawienie odpowiedniej wartości w CV115:
- CV115 = 0: Normalna funkcja sterowania.
- CV115 = 1: Tryb dzwonu (realistyczne wychylenia).
- CV115 = 2: Tryb "nachwippen" (ruch sygnałów lub szlabanów).
- CV115 = 3: Sterowanie za pomocą pokrętła/regulatora prędkości (np. dla dźwigów).
W trybie 3, serwo podąża za ruchem regulatora prędkości, gdy aktywny jest odpowiedni klawisz funkcyjny (CV119).
Programowanie (CV)
Konfiguracja dekodera odbywa się poprzez programowanie wartości CV (Configuration Variables). Ważne parametry:
- CV29: Konfiguracja NMRA (tryb pracy, adresowanie).
- CV15/16: Blokada programowania. Aby umożliwić programowanie, wartości CV15 i CV16 muszą być identyczne.
- CV7: Resetowanie dekodera (wartości 11, 16, 33 resetują różne obszary pamięci).
Dekoder wspiera programowanie na torze głównym (POM) oraz tryb rejestrowy.
Dane techniczne
- Zasilanie: 10-27V DC/DCC lub 5-18V AC
- Pobór prądu: 5mA (bez obciążenia wyjść)
- Maksymalny prąd wyjściowy: 0.1A (A1), 0.5A (serwo)
- Maksymalny prąd całkowity: 1A
- Zakres temperatur: -20 do 85°C
- Wymiary: 1.5 x 3.3 x 2 cm
Informacje o producencie
mXion Modellbahntechnik
Praktyczna pomoc
Typowe problemy
Serwo drga lub pracuje niestabilnie
Dostosuj parametr CV116 (Servowartezeit), aby dopasować czas oczekiwania serwa.
Brak możliwości programowania dekodera
Sprawdź blokadę programowania (CV15/16). Upewnij się, że CV15 = CV16.
Urządzenie nie reaguje na polecenia
Sprawdź ustawienia w CV29 (np. czy wybrano odpowiedni tryb adresowania: lokomotywa vs zwrotnica).
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-27V DC/DCC lub 5-18V AC.
- Upewnij się, że serwo jest podłączone przed rozpoczęciem programowania (wymagane obciążenie).
- Sprawdź poprawność kolorów przewodów serwa (+5V czerwony, GND brązowy/czarny).
- Upewnij się, że w miejscu montażu nie ma ryzyka zwarcia z metalowymi elementami.
Ilustracje i schematy
- Schemat połączeń wskazuje na konieczność podłączenia zasilania do wejścia 'Gleis/Track' oraz serwa do dedykowanego złącza na płytce.
Zgodność modelu
- Kompatybilny z systemami NMRA-DCC.
- Wymaga serwa jako obciążenia podczas programowania.
