Instrukcja obsługi samolotu RC E-flite Extra 330 SC 1.3m

Najważniejsze informacje z instrukcji

Instrukcja dotyczy modelu samolotu RC E-flite Extra 330 SC 1.3m w wersjach BNF Basic (EFL05050) oraz PNP (EFL05075). Kluczowe aspekty obejmują montaż podzespołów, konfigurację nadajnika Spektrum, ustawienia technologii SAFE Select oraz AS3X, a także procedury bezpieczeństwa i wyważania modelu.

Montaż modelu

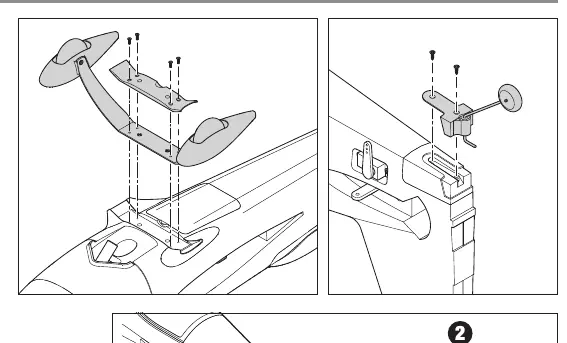

• Podwozie: Wsuń podwozie w wycięcie, zamontuj osłonę i przykręć czterema śrubami 3x15mm. Zamontuj kółko ogonowe za pomocą śrub 2,6x12mm.

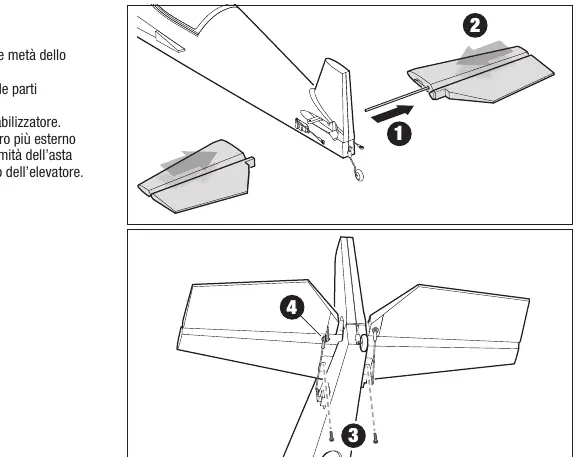

• Usterzenie: Wsuń rurkę stabilizatora w połówki stabilizatora, połącz z kadłubem i przykręć śrubami 3x15mm. Podłącz popychacze sterów.

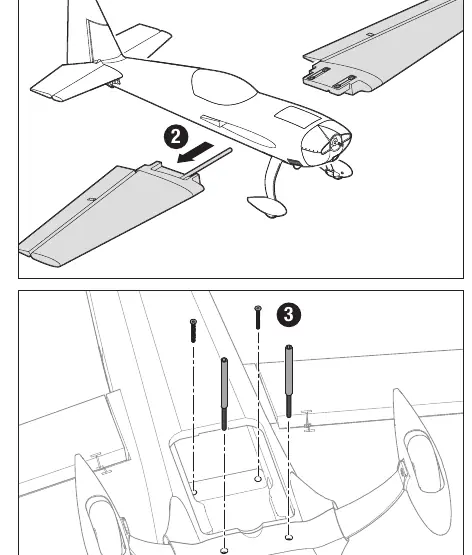

• Skrzydła: Wsuń łącznik skrzydeł, połącz panele z kadłubem, upewniając się, że przewody serw są poprawnie poprowadzone. Przykręć skrzydła śrubami M3x32mm (tył) i M3x90mm (przód).
• Śmigło: Zamontuj piastę, śmigło, podkładkę i nakrętkę. Dokręć mocno, a następnie zabezpiecz kołpak śrubą 3x26mm.

Konfiguracja nadajnika

Instrukcja zawiera szczegółowe kroki programowania dla nadajników serii DX, NX oraz iX. Należy utworzyć nowy model typu "Airplane", ustawić typ skrzydła na "Normal" i ogona na "Normal". Ważne jest ustawienie wartości Dual Rates (D/R) oraz Expo zgodnie z tabelami w instrukcji (np. High Rates 100%, Low Rates 70%).

Technologia SAFE Select i AS3X

SAFE Select oferuje ochronę lotu z limitami kątów i automatycznym poziomowaniem. Można go aktywować lub dezaktywować podczas procedury bindowania. AS3X zapewnia stabilizację lotu. Przed pierwszym lotem należy sprawdzić kierunki wychyleń sterów zgodnie z instrukcją, aby upewnić się, że systemy stabilizacji działają poprawnie.

Przygotowanie do lotu

• Akumulator: Zalecany akumulator to 4S 3200mAh Smart LiPo.
• Środek ciężkości (CG): Powinien znajdować się w odległości 90-104 mm za krawędzią natarcia skrzydła przy kadłubie.
• Procedura startowa: Zawsze włączaj nadajnik przed podłączeniem akumulatora do modelu. Upewnij się, że drążek gazu jest w pozycji dolnej.

Konserwacja i rozwiązywanie problemów

W przypadku problemów z połączeniem, sprawdź naładowanie akumulatorów i odległość od nadajnika. Jeśli model wykazuje oscylacje, sprawdź wyważenie śmigła oraz dokręcenie wszystkich elementów sterujących. W razie awarii zasilania (LVC), wyląduj natychmiast, aby uniknąć uszkodzenia akumulatora.
