Instrukcja obsługi elektronicznego regulatora obrotów Hobbywing QuicRun WP 10BL120 G2
Szybki przewodnik po instrukcji Hobbywing QuicRun WP 10BL120 G2. Dowiedz się, jak poprawnie podłączyć regulator, przeprowadzić kalibrację zakresu przepustnicy, zaprogramować ustawienia oraz interpretować kody błędów LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Hobbywing QuicRun WP 10BL120 G2 to bezszczotkowy elektroniczny regulator obrotów (ESC) przeznaczony do modeli RC (np. 1/10 Short Course, Monster Truck). Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji zakresu przepustnicy. Zawsze odłączaj akumulator po zakończeniu jazdy, aby uniknąć jego całkowitego rozładowania.
Podłączenie urządzenia
Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i działania modelu:
- Silnik: W przypadku silników bezszczotkowych bezczujnikowych (sensorless) nie ma określonej kolejności przewodów. Jeśli silnik obraca się w niewłaściwym kierunku, zamień miejscami dowolne dwa z trzech przewodów fazowych.
- Odbiornik: Podłącz kabel sygnałowy ESC do kanału przepustnicy w odbiorniku. Czerwony przewód dostarcza zasilanie (6V/7.4V) do odbiornika i serwomechanizmu, więc nie podłączaj dodatkowego zasilania do odbiornika.
- Akumulator: Upewnij się, że polaryzacja (+/-) jest zgodna z oznaczeniami. Odwrotne podłączenie spowoduje uszkodzenie regulatora i utratę gwarancji.
Kalibracja zakresu przepustnicy
Kalibrację należy wykonać przy pierwszym użyciu lub po zmianie parametrów nadajnika (TRIM, EPA, D/R). Ustaw parametry nadajnika na wartości domyślne (100% EPA, 0 TRIM).
- Włącz nadajnik, upewniając się, że parametry przepustnicy są domyślne.
- Przy wyłączonym ESC, przytrzymaj przycisk SET i naciśnij przycisk ON/OFF. Czerwona dioda zacznie migać, a silnik wyda dźwięk. Zwolnij przycisk SET.
- Punkt neutralny: Pozostaw spust w pozycji neutralnej i naciśnij SET. Dioda mignie raz, silnik wyda jeden sygnał dźwiękowy.
- Pełny gaz: Pociągnij spust do pozycji pełnego gazu i naciśnij SET. Dioda mignie dwa razy, silnik wyda dwa sygnały.
- Pełne hamowanie: Pchnij spust do pozycji pełnego hamowania i naciśnij SET. Dioda mignie trzy razy, silnik wyda trzy sygnały.
- Po zakończeniu kalibracji silnik będzie gotowy do pracy.
Programowanie regulatora

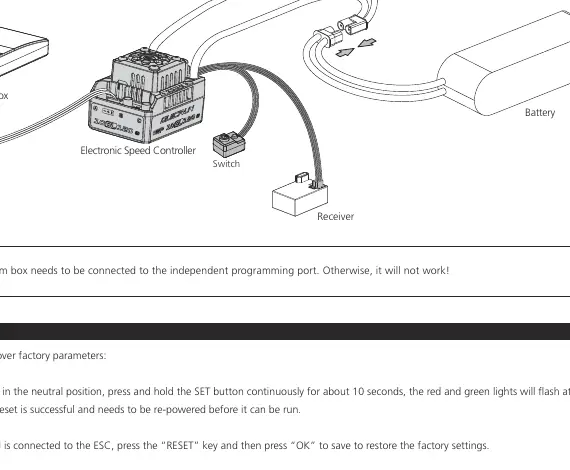

Regulator można programować za pomocą karty programowania LED (sprzedawanej oddzielnie). Podłącz kartę do portu programowania (nie do kabla przepustnicy). Użyj przycisków ITEM i VALUE, aby zmienić ustawienia, a następnie naciśnij OK, aby zapisać. Dostępne parametry obejmują m.in. tryb pracy (Forward/Reverse), odcięcie napięcia (Low Voltage Cut-Off), siłę hamowania (Drag Brake Force) oraz napięcie BEC.
Diagnostyka LED i rozwiązywanie problemów
Regulator sygnalizuje stan pracy za pomocą diod LED:
- Brak światła: Brak zasilania lub uszkodzony przełącznik.
- Czerwona dioda miga (pojedynczo): Niskie napięcie akumulatora (Low Voltage Protection).
- Zielona dioda miga (pojedynczo): Przegrzanie regulatora (ESC Overheat).
- Zielona dioda miga (trzy razy): Zabezpieczenie nadprądowe.
- Zielona dioda miga (pięć razy): Przegrzanie kondensatora.
Jeśli silnik nie startuje lub działa nieprawidłowo, sprawdź połączenia, naładuj akumulator lub przeprowadź ponowną kalibrację zakresu przepustnicy.
Praktyczna pomoc
Typowe problemy
Silnik nie startuje, słychać sygnał ostrzegawczy i miga czerwona dioda
Sprawdź zasilanie, stan przełącznika oraz czy napięcie akumulatora mieści się w zakresie obsługiwanym przez ESC.
Auto jedzie w odwrotnym kierunku
Zamień miejscami dowolne dwa z trzech przewodów fazowych łączących silnik z regulatorem.
Błąd kalibracji zakresu przepustnicy
Upewnij się, że parametry nadajnika (EPA, D/R, TRIM) są ustawione na wartości domyślne (100% / 0) przed rozpoczęciem procedury.
Silnik przerywa lub traci moc w trakcie jazdy
Sprawdź, czy ESC nie weszło w tryb ochrony termicznej (zielona dioda miga) lub czy nie występuje problem z połączeniem między ESC a silnikiem.
Przed użyciem
- Sprawdź poprawność lutowania wszystkich połączeń elektrycznych.
- Upewnij się, że polaryzacja akumulatora (+/-) jest zgodna z oznaczeniami na ESC.
- Ustaw parametry nadajnika (EPA, D/R, TRIM) na wartości domyślne przed kalibracją.
- Odłącz akumulator od regulatora po każdym użyciu.
- Upewnij się, że napięcie BEC jest ustawione zgodnie ze specyfikacją serwomechanizmu (6V lub 7.4V).
Parametry w praktyce
- Drag Brake Force
- Siła hamowania silnikiem po puszczeniu spustu gazu (powrót do neutralu).
Ilustracje i schematy

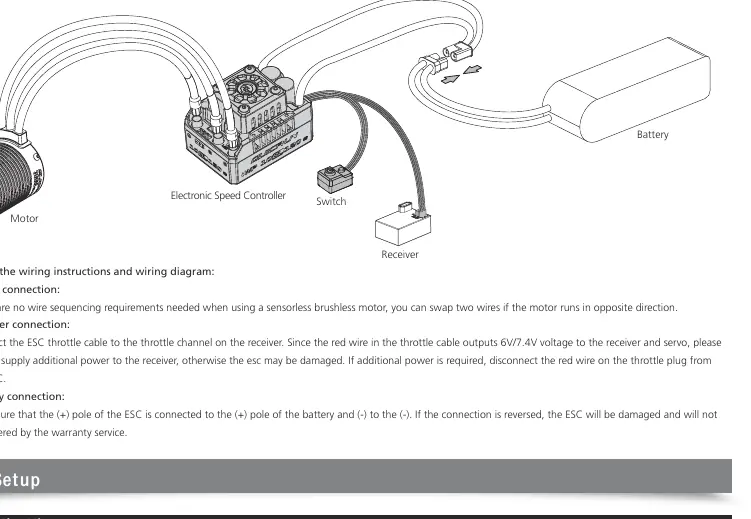

- Schemat połączeń: Silnik, odbiornik i bateria muszą być podłączone zgodnie z polaryzacją. Kabel sygnałowy ESC wpinamy do kanału przepustnicy odbiornika.
- Kalibracja: Sekwencja przycisków SET i ON/OFF z użyciem diod LED pozwala na zsynchronizowanie regulatora z nadajnikiem.
Zgodność modelu
- Regulator obsługuje silniki bezszczotkowe sensorless oraz sensored (tylko w trybie sensorless).
- Wymagane 2-4S LiPo.
- BEC 6V/7.4V (przełączalne) - upewnij się, że serwo obsługuje wybrane napięcie.
