Instrukcja obsługi regulatora napięcia Hobbywing 10A-UBEC

Najważniejsze informacje z instrukcji

Regulator Hobbywing 10A-UBEC to zewnętrzny układ typu switching-mode DC-DC, który obniża napięcie z akumulatorów LiPo (2-6S) do poziomu odpowiedniego dla odbiorników i serwomechanizmów. Przed użyciem upewnij się, że konfiguracja zasilania jest poprawna, a wszystkie połączenia są dobrze zaizolowane, aby uniknąć zwarć. Zawsze odłączaj akumulator po zakończeniu pracy, aby zapobiec jego całkowitemu rozładowaniu.

Opis i funkcje

• Wysoka wydajność (ponad 90%) dzięki zastosowaniu zaawansowanego układu regulatora.
• Metalowa obudowa ułatwiająca odprowadzanie ciepła i redukcję zakłóceń elektromagnetycznych.
• Regulowane napięcie wyjściowe: 6.0V, 7.4V lub 8.4V.
• Wodoodporna i pyłoszczelna konstrukcja (klasa ochrony IP67).
• Wbudowane zabezpieczenia: nadprądowe, przeciwzwarciowe oraz termiczne.
• Zewnętrzny przełącznik ON/OFF oraz dioda LED sygnalizująca stan pracy.

Dane techniczne

• Napięcie wejściowe: 2-6S LiPo.
• Napięcie wyjściowe: 6.0V / 7.4V / 8.4V (regulowane).
• Prąd wyjściowy: 10A (ciągły), 15A (szczytowy).
• Wymiary: 45 x 20 x 16.2 mm.
• Waga: 34g (z przewodami).

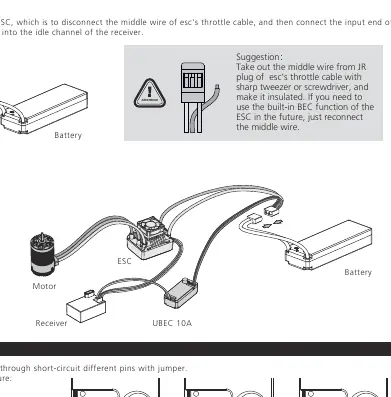

Podłączenie urządzenia

Sposób podłączenia zależy od tego, czy Twój regulator obrotów (ESC) posiada wbudowany układ BEC:

• Jeśli ESC posiada wbudowany BEC: Należy odłączyć środkowy przewód wtyczki przepustnicy (throttle cable) ESC, aby wyłączyć jego wewnętrzny BEC. Następnie podłącz wejście UBEC równolegle do akumulatora, a wyjście do wolnego kanału odbiornika.
• Jeśli ESC nie posiada wbudowanego BEC: Nie ma potrzeby modyfikacji ESC. Podłącz wejście UBEC równolegle do akumulatora, a wyjście do dowolnego wolnego kanału odbiornika.

Regulacja napięcia wyjściowego

Napięcie wyjściowe można ustawić za pomocą zworki (jumpera) na pinach:

• 6.0V: Nie zwieraj żadnych pinów.
• 7.4V: Zewrzyj dwa piny znajdujące się dalej od kondensatora.
• 8.4V: Zewrzyj dwa piny znajdujące się bliżej kondensatora.

Uwaga: Przy zasilaniu 2S LiPo, stabilne uzyskanie napięcia 7.4V może być utrudnione. Zaleca się stosowanie pakietów 3S lub wyższych dla ustawień 7.4V/8.4V.

Diagnostyka i wskaźnik LED

Czerwona dioda LED sygnalizuje stan pracy. Jeśli dioda nie świeci, sprawdź:

• Czy połączenie z akumulatorem jest poprawne.
• Czy przełącznik jest w pozycji włączonej i nie jest uszkodzony.
• Czy nie zadziałało zabezpieczenie (zwarcie na wyjściu, przekroczenie prądu maksymalnego lub przegrzanie powyżej 130°C).

W przypadku zakłóceń pracy odbiornika, zachowaj odległość co najmniej 5 cm między UBEC a odbiornikiem.
