Instrukcja obsługi regulatora obrotów Hobbywing QuicRun WP 10BL80 Crawler

Najważniejsze informacje

Ten dokument zawiera instrukcje dotyczące instalacji, kalibracji i programowania elektronicznego regulatora obrotów (ESC) Hobbywing QuicRun WP 10BL80 Crawler. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji zakresu przepustnicy. Regulator jest w pełni wodoodporny i obsługuje zarówno silniki bezszczotkowe (sensorless), jak i szczotkowe.

Podłączenie

Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i działania modelu:

• Silnik bezszczotkowy: Przewody #A, #B, #C można podłączyć dowolnie. Jeśli kierunek obrotów jest odwrotny, zamień dwa przewody lub zmień ustawienie w parametrach ESC.
• Silnik szczotkowy: Podłącz przewody do złączy #A i #C. Nie podłączaj do złącza #B.
• Odbiornik: Podłącz kabel sygnałowy ESC do kanału przepustnicy w odbiorniku. Nie zasilaj odbiornika z dodatkowego źródła, jeśli ESC dostarcza napięcie BEC.
• Bateria: Upewnij się, że polaryzacja (+/-) jest zgodna. Odwrotne podłączenie spowoduje uszkodzenie ESC i utratę gwarancji.

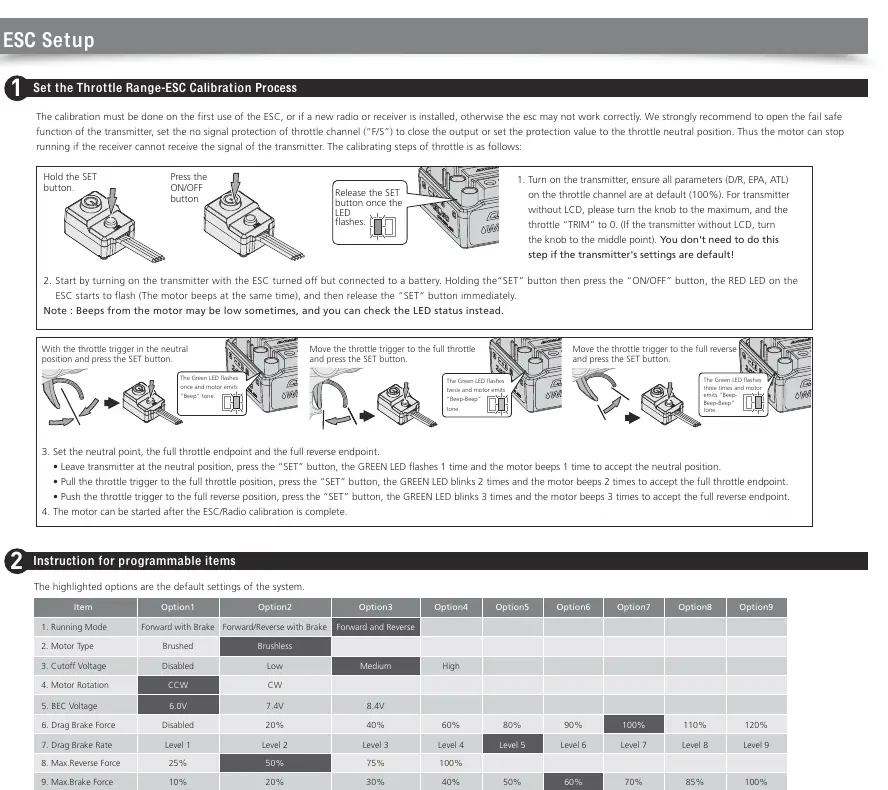

Kalibracja zakresu przepustnicy

Kalibrację należy wykonać przy pierwszym użyciu lub po zmianie nadajnika/odbiornika:

1. Włącz nadajnik i ustaw parametry przepustnicy (D/R, EPA, ATL) na 100%, a trymer na 0.
2. Przy wyłączonym ESC, przytrzymaj przycisk SET i włącz zasilanie.
3. Gdy dioda zacznie migać, zwolnij przycisk SET.
4. W pozycji neutralnej naciśnij SET (dioda mignie raz, usłyszysz sygnał).
5. Przesuń przepustnicę do pełnego gazu i naciśnij SET (dioda mignie dwa razy, usłyszysz sygnał).
6. Przesuń przepustnicę do pełnego hamowania/wstecznego i naciśnij SET (dioda mignie trzy razy, usłyszysz sygnał).

Programowanie ESC

Parametry można zmieniać za pomocą przycisku SET na włączniku lub opcjonalnej karty programującej (LED lub LCD). Aby użyć przycisku SET: włącz ESC, przytrzymaj przycisk, aby wejść w menu, wybierz pozycję (liczba mignięć diody), a następnie wybierz wartość (liczba mignięć diody dla danej opcji).

Diagnostyka LED

• Dioda czerwona świeci ciągle: Brak sygnału przepustnicy lub pozycja neutralna.
• Dioda zielona miga: Liczba mignięć oznacza liczbę ogniw LiPo.
• Dioda czerwona miga (pojedynczo): Aktywne zabezpieczenie niskiego napięcia (Cutoff).
• Dioda zielona miga (pojedynczo): Aktywne zabezpieczenie termiczne.

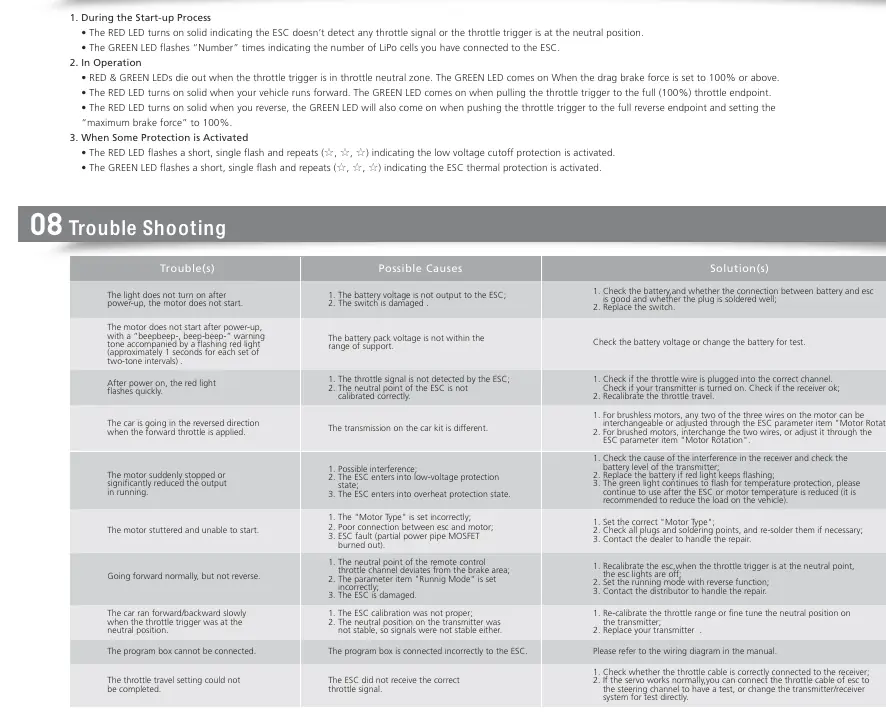

Rozwiązywanie problemów

Jeśli silnik nie startuje, sprawdź połączenia baterii, włącznik oraz czy wtyczka przepustnicy jest w odpowiednim kanale odbiornika. Jeśli samochód jedzie w odwrotnym kierunku, zmień ustawienie "Motor Rotation" w parametrach lub zamień przewody silnika. W przypadku przerywania pracy, sprawdź stan naładowania baterii oraz czy nie włączyło się zabezpieczenie termiczne.

Dane techniczne

• Prąd ciągły/szczytowy: 80A / 240A
• Typ silnika: Bezszczotkowy (sensorless) i szczotkowy
• Zasilanie: 2-4S LiPo
• BEC: 6.0V / 7.4V / 8.4V (regulowane), 5A

Ostrzeżenia

Zawsze odłączaj akumulator po zakończeniu jazdy, nawet jeśli system jest wyłączony, aby uniknąć całkowitego rozładowania i uszkodzenia baterii. Upewnij się, że wszystkie przewody są dobrze zabezpieczone przed zwarciem.
