Instrukcja obsługi modelu samolotu FMS 1100MM PC-21

Najważniejsze informacje z instrukcji

Model FMS 1100MM PC-21 to zaawansowany model RC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, szczególnie w zakresie obsługi akumulatorów Li-Po. Model wymaga montażu, który można przeprowadzić bez użycia kleju w czasie około 10-15 minut.

Zawartość zestawu

Zestaw zawiera:

• Główne skrzydło
• Kadłub
• Statecznik poziomy (lewy i prawy)
• Rurkę statecznika poziomego
• Zestaw kołpaka śmigła
• Śruby montażowe
• Śmigło

Montaż modelu

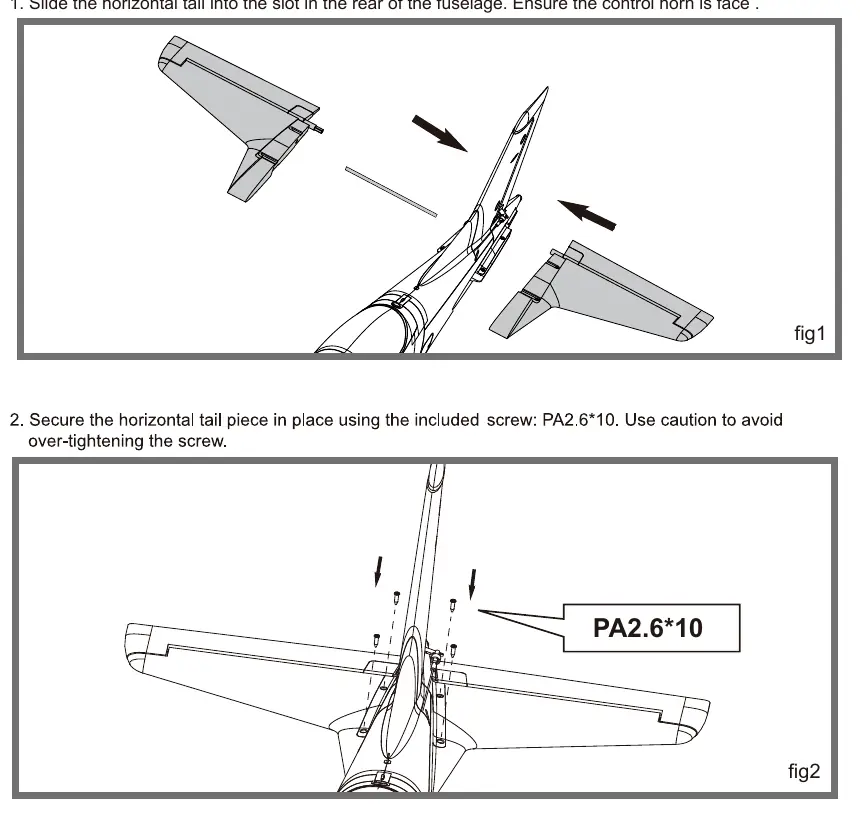

Instalacja usterzenia poziomego

Wsuń statecznik poziomy w szczelinę z tyłu kadłuba. Upewnij się, że dźwignia steru jest skierowana w odpowiednią stronę. Zabezpiecz element za pomocą dołączonej śruby PA2.6*10, uważając, aby nie dokręcić jej zbyt mocno.

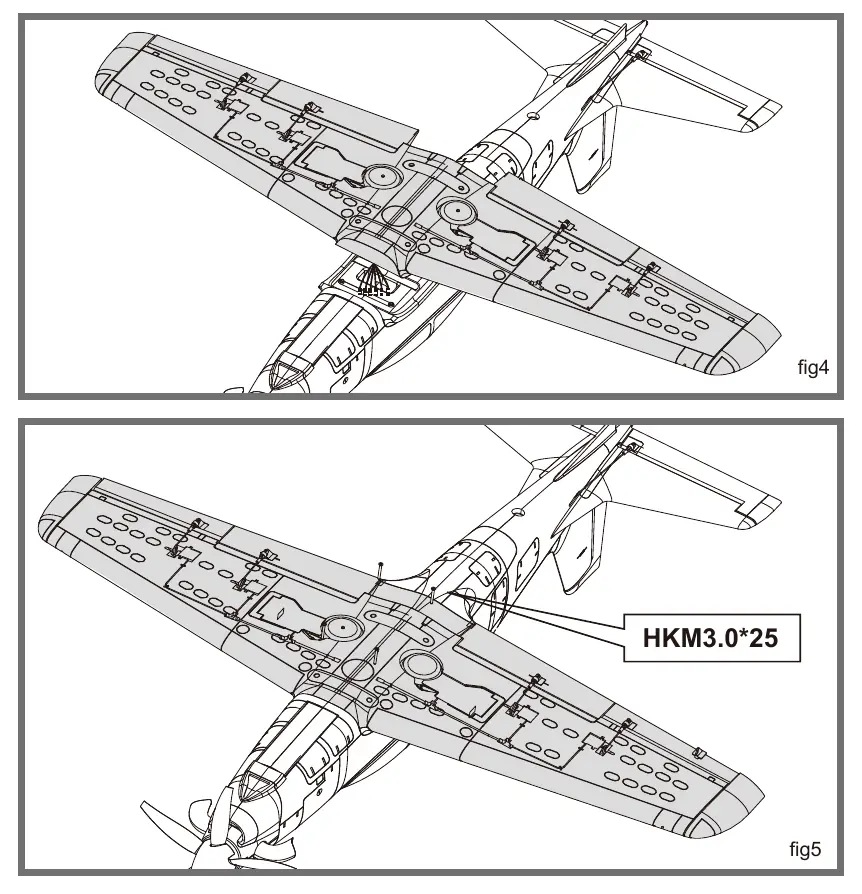

Instalacja skrzydeł

Zdejmij pokrywę kabiny. Przełóż przewody Multi Connector przez otwór w dolnej części kadłuba. Dopasuj skrzydło do kadłuba i zabezpiecz je śrubami HKM3.0*25mm.

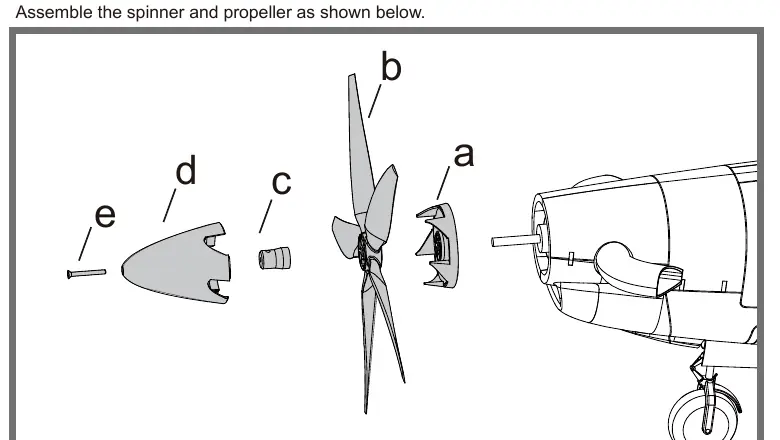

Montaż śmigła i kołpaka

Złóż zestaw śmigła i kołpaka zgodnie z rysunkiem technicznym, upewniając się, że wszystkie elementy są poprawnie osadzone na wale silnika.

Instalacja akumulatora i odbiornika

Zdejmij pokrywę baterii, używając przycisku zwalniającego. Zabezpiecz akumulator za pomocą rzepów. Podłącz odbiornik zgodnie ze schematem kanałów:

• Kanał 1: Lotki (Aileron)
• Kanał 2: Wysokość (Elevator)
• Kanał 3: Gaz (Throttle)
• Kanał 4: Kierunek (Rudder)
• Kanał 5: Podwozie (Gear)

Przygotowanie do lotu

Konfiguracja aparatury i ESC

Przed pierwszym lotem upewnij się, że wszystkie drążki są w pozycji neutralnej, a gaz jest wyłączony. ESC posiada funkcję bezpiecznego startu – silnik nie uruchomi się, dopóki drążek gazu nie zostanie przesunięty do pozycji minimalnej. Zalecany akumulator to 14.8V 2600-3300mAh 35C Li-Po.

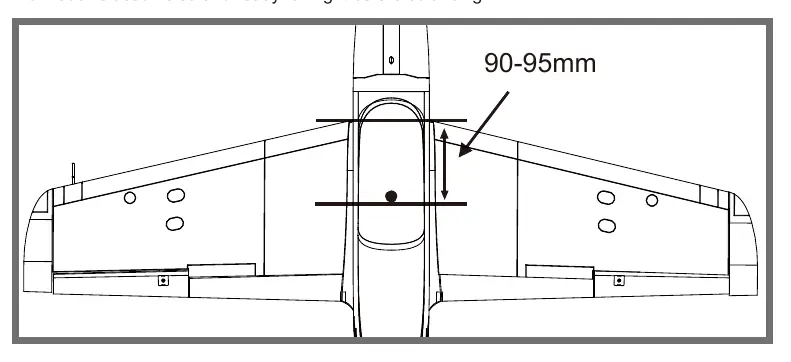

Wyważanie modelu (CG)

Środek ciężkości (CG) powinien znajdować się w odległości 90-95mm od krawędzi natarcia głównego skrzydła. Wyważenie należy przeprowadzać z zainstalowanym akumulatorem.

Lot i konserwacja

Podczas pierwszego lotu zaleca się używanie niskich wychyleń sterów (low rate). Lądowanie powinno odbywać się pod wiatr, z użyciem 1/4-1/3 gazu, aby zachować energię do wyrównania (flare). Po locie sprawdź dokręcenie wszystkich śrub i stan techniczny modelu.

Rozwiązywanie problemów

W przypadku problemów z silnikiem (brak reakcji), sprawdź czy drążek gazu jest w pozycji zerowej. Jeśli model jest podsterowny lub ma krótki czas lotu, sprawdź stan naładowania akumulatora oraz poprawność połączeń elektrycznych.
