Instrukcja obsługi modelu RC FMS 1:6 Jimny
Szybki przewodnik po instrukcji obsługi modelu RC FMS 1:6 Jimny. Dowiedz się, jak sparować nadajnik FS-G4P, skalibrować drążki, ustawić tryby pracy, dbać o akumulator LiPo oraz rozwiązywać problemy z ESC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Model FMS 1:6 Jimny to zdalnie sterowany samochód terenowy. Instrukcja zawiera kluczowe wytyczne dotyczące obsługi nadajnika FS-G4P, parowania odbiornika, kalibracji oraz konserwacji. Ważne: Zawsze włączaj najpierw nadajnik, a dopiero potem odbiornik. Podczas ładowania akumulatorów LiPo należy zachować szczególne środki ostrożności, używając niepalnych powierzchni i toreb ochronnych.
Opis modelu
Jimny w skali 1:6 posiada metalową ramę, niezależne zawieszenie na resorach piórowych oraz realistyczne detale wnętrza. Silnik, ESC, odbiornik i akumulator są zintegrowane pod maską, co ułatwia dostęp serwisowy.
Nadajnik FS-G4P
Nadajnik FS-G4P to 4-kanałowe urządzenie pracujące w paśmie 2.4GHz. Kluczowe funkcje obejmują:
- Parowanie (Binding): Włącz nadajnik trzymając przycisk BIND, następnie włącz odbiornik.
- Kalibracja drążków: Używana do ustawienia pozycji neutralnej przepustnicy i skrętu. Wymaga ustawienia kół i przepustnicy w skrajnych pozycjach podczas włączania w trybie kalibracji.
- Tryby pracy: Możliwość przełączania między trybami (np. tryb początkujący ogranicza przepustnicę do 50%).
- Trimy i D/R: Służą do precyzyjnej regulacji kierunku i zakresu ruchu serwomechanizmów.
Obsługa i parowanie
Aby uruchomić system, upewnij się, że akumulator jest naładowany. Włącz nadajnik (R.LED zaświeci się), a następnie podłącz zasilanie odbiornika. Wyłączanie odbywa się w odwrotnej kolejności: najpierw odłącz odbiornik, potem wyłącz nadajnik.
Montaż
Instrukcja zawiera schematy montażu elementów karoserii, takich jak lusterka wsteczne oraz pałąk ochronny (top bow). Należy postępować zgodnie z rysunkami technicznymi, aby poprawnie zamontować części.
Ustawienia i konserwacja
Ustawienie luzu zębatek (Gear Mesh): Należy sprawdzić, czy zębatka atakująca i odbiorcza nie są spasowane zbyt ciasno, co może prowadzić do przedwczesnego zużycia. ESC (WP-1040): Regulator posiada zworki (jumpery) do wyboru trybu pracy (Crawler/Boat) oraz typu akumulatora (LiPo/NiMH). Upewnij się, że zworki są ustawione zgodnie z używanym sprzętem.
Rozwiązywanie problemów
W przypadku problemów z działaniem modelu, sprawdź:
- Czy akumulator jest naładowany i poprawnie podłączony.
- Czy przewody silnika i ESC są dobrze połączone.
- Czy kanał przepustnicy nie wymaga odwrócenia (REV/NOR).
- Czy zworki na ESC są w prawidłowej pozycji.
Oficjalne zasoby z instrukcji
Informacje o producencie
FMS Model
Praktyczna pomoc
Typowe problemy
Silnik nie działa, brak dźwięku, dioda LED zgaszona
Sprawdź połączenia akumulatora z ESC lub wymień uszkodzony włącznik.
Samochód jedzie do tyłu zamiast do przodu
Zamień miejscami dwa przewody silnika lub odwróć kierunek kanału przepustnicy w nadajniku (REV/NOR).
Samochód nie może cofać
Sprawdź pozycję zworki na ESC i ustaw ją w odpowiednim trybie.
Silnik przerywa podczas przyspieszania
Użyj akumulatora o wyższej wydajności prądowej lub sprawdź, czy układ napędowy nie stawia oporów.
Przed użyciem
- Naładuj akumulator do pełna.
- Sprawdź, czy nadajnik ma sprawne baterie AA.
- Upewnij się, że przepustnica jest w pozycji neutralnej przed włączeniem.
- Sprawdź, czy zębatki nie są zbyt ciasno spasowane.
- Włącz najpierw nadajnik, potem odbiornik.
Ilustracje i schematy

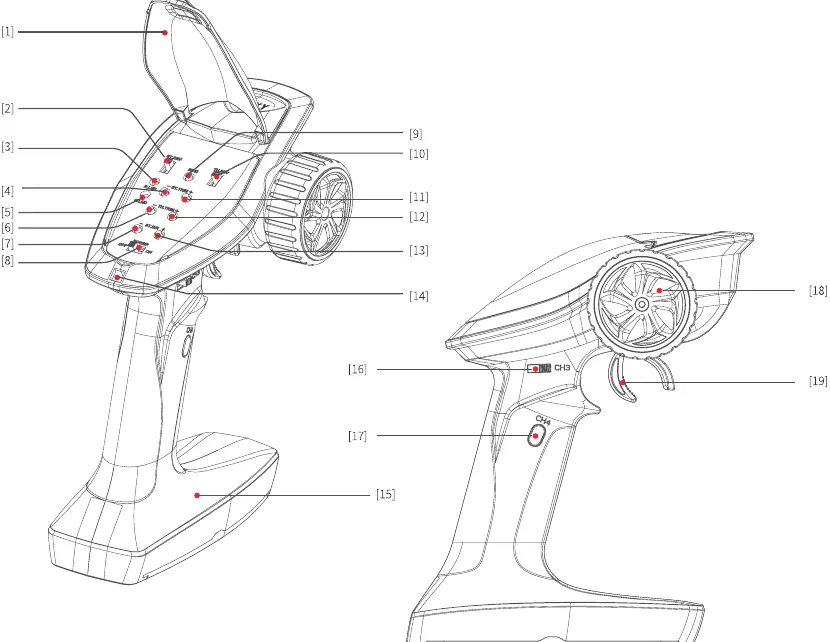

- Schemat nadajnika FS-G4P pokazuje rozmieszczenie przycisków trimów, przełączników rewersu oraz portów CH1-CH4.

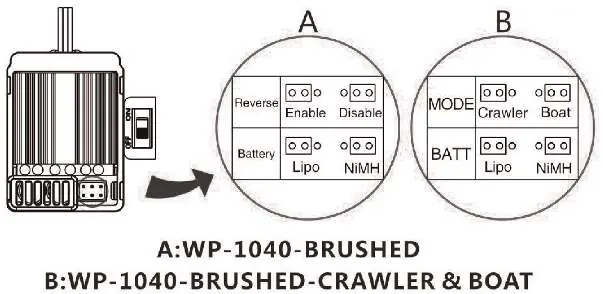

- Schemat ESC WP-1040 pokazuje ustawienia zworek dla trybu pracy (Crawler/Boat) oraz typu akumulatora (LiPo/NiMH).
Zgodność modelu
- ESC WP-1040 obsługuje silniki szczotkowe 540 lub 550.
- Tryb początkujący ogranicza przepustnicę do 50%.
- Nadajnik FS-G4P jest kompatybilny z odbiornikiem FR-R4P.
