Instrukcja obsługi regulatora obrotów Hobbywing QUICRUN 10BL60/10BL120

Najważniejsze informacje z instrukcji

Regulator Hobbywing QUICRUN 10BL60/10BL120 to zaawansowany sterownik do silników bezszczotkowych. Kluczowe czynności wymagane przed pierwszym użyciem to kalibracja zakresu przepustnicy oraz poprawne podłączenie silnika (z czujnikiem lub bez). Regulator posiada funkcje zabezpieczające, takie jak odcięcie niskiego napięcia (LVC) oraz ochrona przed przegrzaniem.

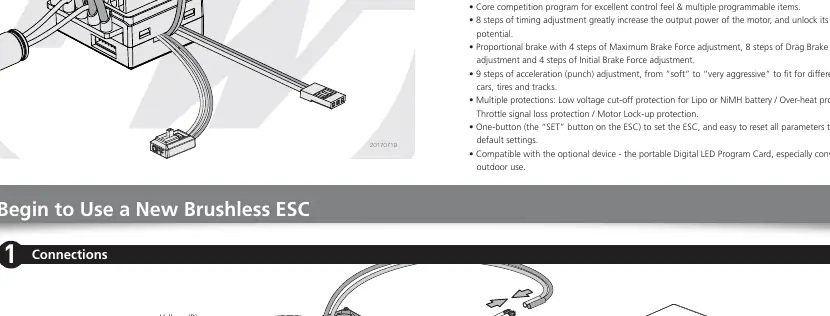

Podłączenie urządzenia

Podłączenie zależy od typu silnika:

• Silnik z czujnikiem (Sensored): Podłącz przewód czujnika do portu SENSOR w regulatorze. Przewody silnika A, B i C muszą być podłączone do odpowiednich wyjść A, B i C regulatora (nie zmieniaj kolejności).
• Silnik bez czujnika (Sensorless): Przewody A, B i C można podłączyć dowolnie. Jeśli silnik obraca się w niewłaściwym kierunku, zamień miejscami dowolne dwa przewody.

Zawsze odłączaj akumulator od regulatora po zakończeniu jazdy.

Kalibracja zakresu przepustnicy

Kalibracja jest niezbędna przy pierwszym użyciu lub po zmianie ustawień nadajnika (D/R, EPA, ATL). Procedura:

1. Włącz nadajnik, ustaw parametry przepustnicy na 100%, a trymer na 0. Wyłącz funkcję ABS w nadajniku.
2. Przytrzymaj przycisk SET, włącz regulator (przełącznik ON).
3. Gdy czerwona dioda zacznie migać, zwolnij przycisk SET.
4. Ustaw drążek przepustnicy w pozycji neutralnej i naciśnij SET (usłyszysz 1 sygnał dźwiękowy).
5. Przesuń drążek do pełnego gazu i naciśnij SET (usłyszysz 2 sygnały).
6. Przesuń drążek do pełnego hamowania/wstecznego i naciśnij SET (usłyszysz 3 sygnały).
7. Po 3 sekundach regulator będzie gotowy do pracy.

Programowanie parametrów

Ustawienia można zmieniać za pomocą przycisku SET na regulatorze lub opcjonalnej karty programującej. Aby użyć przycisku SET:

• Włącz regulator, przytrzymaj przycisk SET przez 3 sekundy, aby wejść w tryb programowania.
• Dioda LED będzie migać, wskazując numer pozycji (np. 1 mignięcie = 1. pozycja).
• Naciśnij SET, aby wybrać pozycję.
• Wybierz wartość (liczba mignięć diody odpowiada numerowi opcji).
• Zatwierdź wybór przyciskiem SET.

Rozwiązywanie problemów

• Silnik nie startuje, emituje sygnały dźwiękowe: Sprawdź połączenia akumulatora, napięcie pakietu lub czy przewód sygnałowy jest poprawnie wpięty do odbiornika.
• Silnik obraca się w złą stronę: W przypadku silnika bezczujnikowego zamień dwa przewody silnika. W przypadku silnika z czujnikiem zmień ustawienia w nadajniku (kierunek kanału przepustnicy).
• Dioda miga (odcięcie napięcia/przegrzanie): Sprawdź stan naładowania akumulatora lub pozwól regulatorowi ostygnąć.
