Instrukcja obsługi modelu RC E-flite Extra 300 1.3m

Najważniejsze informacje z instrukcji

Model E-flite Extra 300 1.3m to zaawansowany model RC wyposażony w technologie SAFE Select oraz AS3X. Przed pierwszym lotem należy bezwzględnie zapoznać się z instrukcją, naładować akumulator, ustawić środek ciężkości (CG) oraz przeprowadzić testy kierunków sterów. Model wymaga nadajnika 6-kanałowego (lub więcej) w technologii Spektrum DSM2/DSMX.

Montaż modelu

Montaż obejmuje następujące etapy:

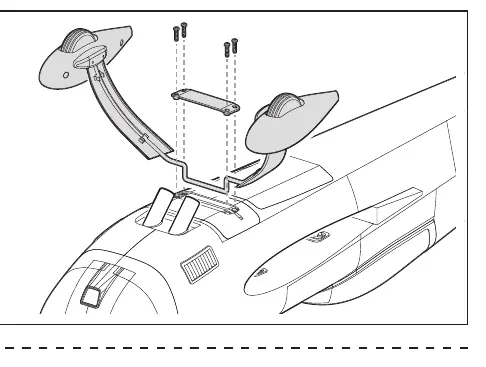

• Podwozie: Wsuń podwozie w szczelinę i zabezpiecz osłonę czterema śrubami 3x15 mm.

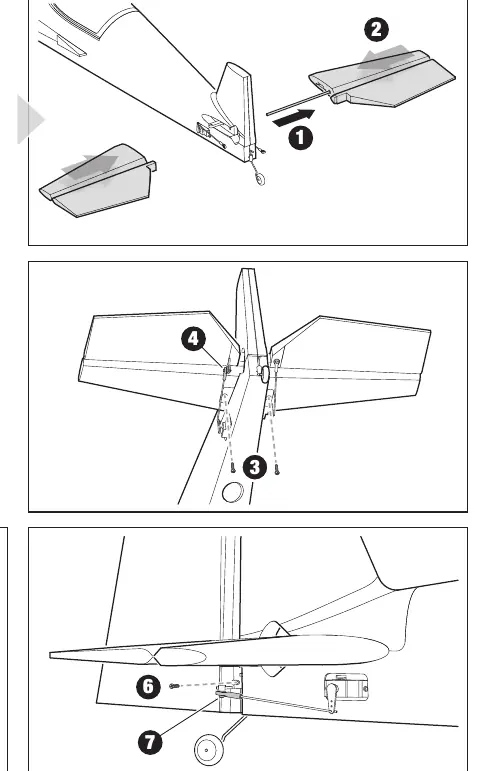

• Usterzenie ogonowe: Wsuń rurkę stabilizatora poziomego, połącz połówki w kadłubie i zabezpiecz śrubami 3x15 mm. Wklej statecznik pionowy za pomocą kleju epoksydowego lub CA, prowadząc przewód kółka ogonowego.

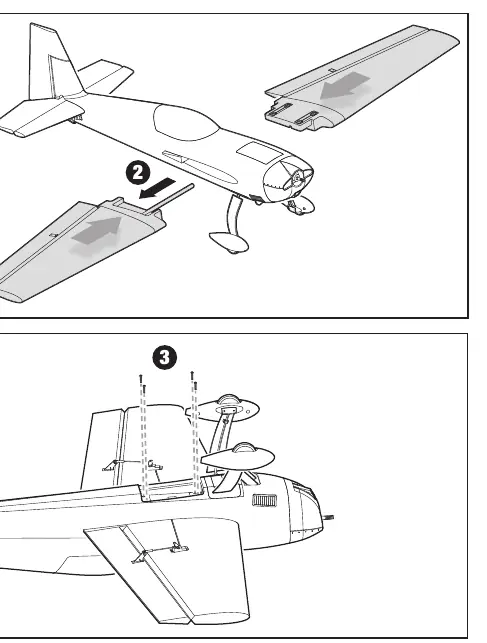

• Skrzydła: Wsuń łącznik skrzydeł, połącz panele skrzydeł z kadłubem, upewniając się, że przewody serw są poprawnie poprowadzone, a następnie zabezpiecz czterema śrubami 3x30 mm.
• Śmigło: Zamontuj piastę, śmigło, podkładkę i nakrętkę, a następnie zabezpiecz kołpak śrubą 3x15 mm.

Konfiguracja i bindowanie

Przed lotem należy skonfigurować nadajnik zgodnie z tabelą "Quick Start Information" (np. wychylenia sterów, Dual Rates). Proces bindowania zależy od tego, czy chcesz włączyć, czy wyłączyć funkcję SAFE Select:

• Bindowanie z SAFE Select ON: Włóż wtyczkę bind, podłącz akumulator, usuń wtyczkę bind, włącz nadajnik w trybie bindowania.
• Bindowanie z SAFE Select OFF: Włóż wtyczkę bind, podłącz akumulator, włącz nadajnik w trybie bindowania, usuń wtyczkę bind po nawiązaniu połączenia.

Przygotowanie do lotu

Przed każdym lotem sprawdź:

• Środek ciężkości (CG): Powinien znajdować się 90-100 mm od krawędzi natarcia skrzydła przy kadłubie (mierzone przy modelu odwróconym).

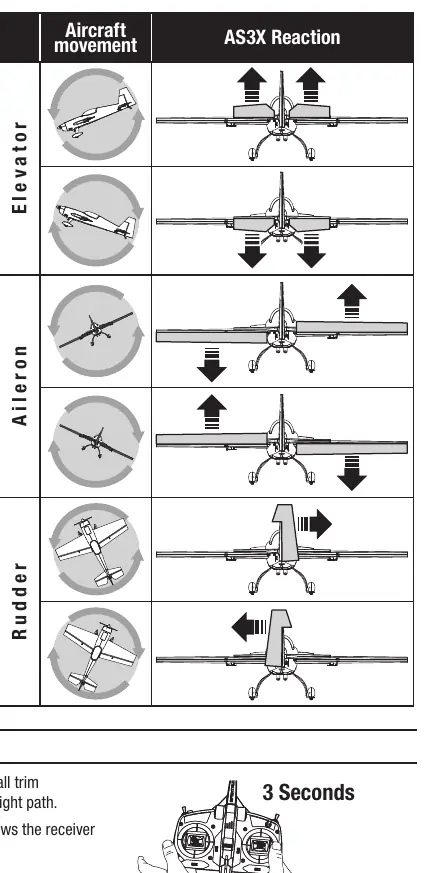

• Test AS3X: Po podłączeniu akumulatora zwiększ przepustnicę powyżej 25% i zredukuj, aby aktywować system. Poruszaj modelem i sprawdź, czy stery reagują w odpowiednich kierunkach.
• Czas lotu: Ustaw timer w nadajniku na 3 minuty dla pierwszych lotów.

Rozwiązywanie problemów

W przypadku problemów z modelem:

• Brak reakcji na przepustnicę: Sprawdź, czy przepustnica jest w pozycji neutralnej/niskiej, czy serwo przepustnicy ma zakres 100% i czy silnik jest podłączony do ESC.
• Oscylacje w locie: Sprawdź wyważenie śmigła, dokręcenie nakrętki śmigła, zamocowanie odbiornika oraz czy części nie są zużyte.
• Brak bindowania: Upewnij się, że nadajnik nie jest zbyt blisko, sprawdź wtyczkę bind, naładuj akumulatory.
