Instrukcja obsługi modelu RC E-flite UMX Air Tractor

Najważniejsze informacje z instrukcji

Model E-flite UMX Air Tractor to zaawansowany model RC wyposażony w technologie AS3X oraz SAFE Select. Instrukcja zawiera kluczowe procedury konfiguracji nadajnika, bindowania, przygotowania do lotu oraz konserwacji. Przed pierwszym lotem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa i przeprowadzić test kierunków sterów.

Bezpieczeństwo i ostrzeżenia

• Model nie jest zabawką i nie jest przeznaczony dla dzieci poniżej 14 roku życia.
• Zawsze zachowuj bezpieczną odległość od modelu i innych osób.
• Unikaj kontaktu elektroniki z wodą.
• Zawsze odłączaj akumulator po zakończeniu lotu, aby uniknąć jego uszkodzenia przez nadmierne rozładowanie.
• Przed podejściem do modelu zawsze włączaj funkcję "throttle cut" (odcięcie przepustnicy) w nadajniku.

Konfiguracja nadajnika

Instrukcja zawiera szczegółowe kroki konfiguracji dla nadajników Spektrum serii NX, DX oraz iX. Główne ustawienia obejmują:

• Typ modelu: Samolot (Airplane).
• Konfiguracja skrzydeł: 1 Ail 1 Flap.
• Ustawienia D/R (Dual Rate) i Expo: Aileron (High 100%, Expo 10% / Low 70%, Expo 5%), Elevator (High 100%, Expo 10% / Low 70%, Expo 5%).
• System klap (Flap System): Pozycje 0, 1, 2 z odpowiednimi wartościami ELEV.

Bindowanie odbiornika

1. Upewnij się, że akumulator lotniczy jest odłączony.
2. Wyłącz nadajnik.
3. Umieść model na płaskiej powierzchni z dala od wiatru.
4. Podłącz akumulator do modelu; dioda LED odbiornika zacznie szybko migać.
5. Włącz nadajnik w trybie bindowania.
6. Po 5-10 sekundach dioda LED powinna świecić światłem ciągłym, co oznacza poprawne połączenie.

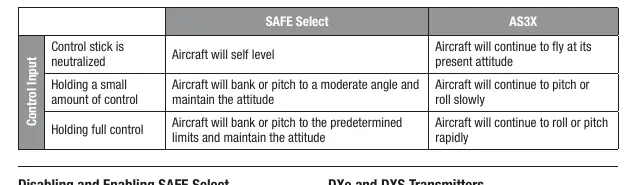

Systemy lotu: SAFE Select i AS3X

Model posiada dwa tryby lotu sterowane kanałem 5:

• SAFE Select: Model automatycznie powraca do lotu poziomego po puszczeniu drążków. Ogranicza kąty przechylenia i wznoszenia.
• AS3X: System stabilizacji, który nie ogranicza kątów lotu, ale pomaga w utrzymaniu stabilności przy podmuchach wiatru.

Przygotowanie do lotu

• Środek ciężkości (CG): Powinien wynosić 29mm +/- 2mm za krawędzią natarcia skrzydła. Sprawdzaj CG z modelem odwróconym.
• Test kierunków sterów: Przed każdym lotem sprawdź, czy stery (wysokości, kierunku, lotki) reagują zgodnie z ruchem drążków nadajnika.
• Start z ręki: Zaleca się start w trybie SAFE, pod wiatr, na pełnej mocy.

Serwis i naprawy

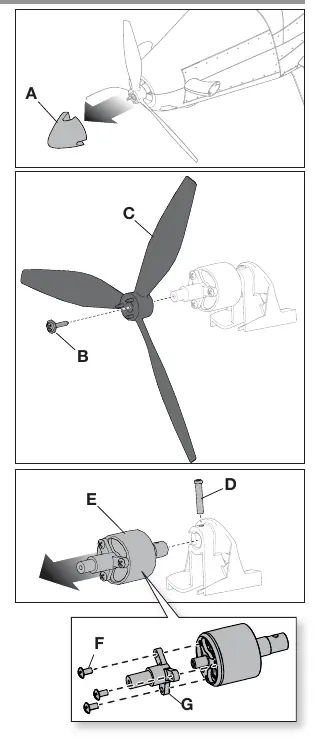

W przypadku uszkodzeń, instrukcja opisuje procedury demontażu śmigła i silnika. Śmigło i kołpak są sklejone, więc przy demontażu należy zachować ostrożność, aby nie uszkodzić elementów. Po naprawach zawsze sprawdzaj poprawność działania sterów.

Rozwiązywanie problemów

Jeśli model nie reaguje na przepustnicę, sprawdź czy trym przepustnicy jest w najniższym położeniu. Jeśli dioda LED miga i brak połączenia, zwiększ odległość od nadajnika podczas bindowania. W przypadku drgań w locie, sprawdź wyważenie śmigła i dokręcenie śruby mocującej.
