Instrukcja obsługi detektora zajętości torów mxion RBM

Szybki przewodnik po instrukcji obsługi detektora zajętości torów mxion RBM. Dowiedz się, jak podłączyć moduł, skonfigurować wejścia, zaprogramować CV oraz wykorzystać funkcje S88, LocoNet i XpressNet.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Moduł mxion RBM to uniwersalny, analogowy i cyfrowy detektor zajętości torów, obsługujący 4 sekcje. Urządzenie wspiera magistrale S88, LocoNet oraz XpressNet. Przed przystąpieniem do instalacji upewnij się, że napięcie wyjściowe jest odpowiednie dla Twoich odbiorników, aby uniknąć uszkodzeń. Programowanie modułu odbywa się poprzez CV, przy czym podczas programowania kabel magistrali musi być odłączony.

Opis urządzenia

Urządzenie posiada 4 kanały detekcji z możliwością monitorowania prądu. Każdy kanał obsługuje obciążenie do 8A (10A w szczycie). Moduł wyposażony jest w 4 wejścia kontaktowe (K1-K4), które mogą być wykorzystane do różnych zadań, takich jak sterowanie zwrotnicami lub sygnalizacja. Wbudowane diody LED (8x) umożliwiają bezpośrednią wizualizację stanu pracy.

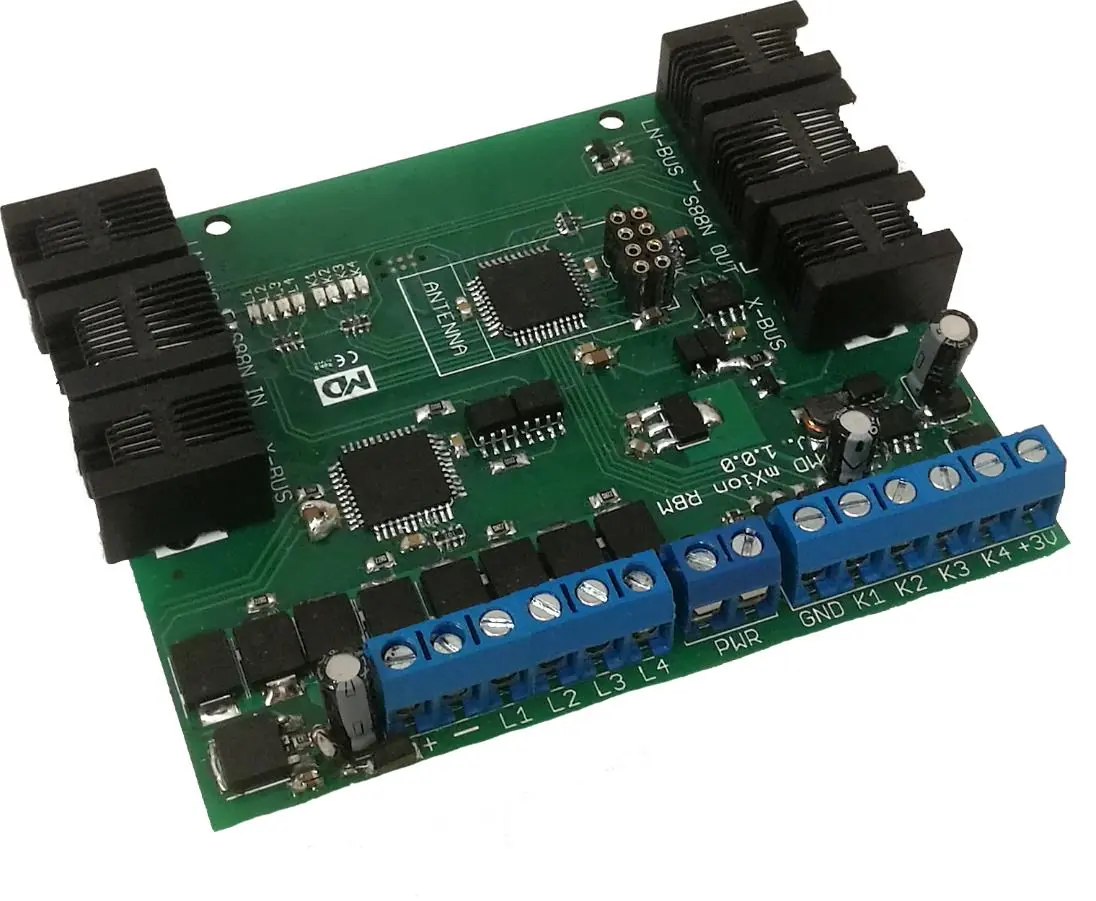

Moduł mxion RBM
Moduł mxion RBM

Podłączenie i instalacja

Montaż urządzenia powinien odbywać się w miejscu chronionym przed wilgocią. Należy zwrócić szczególną uwagę, aby śruby montażowe nie powodowały zwarć z elementami metalowymi. Schemat połączeń obejmuje:

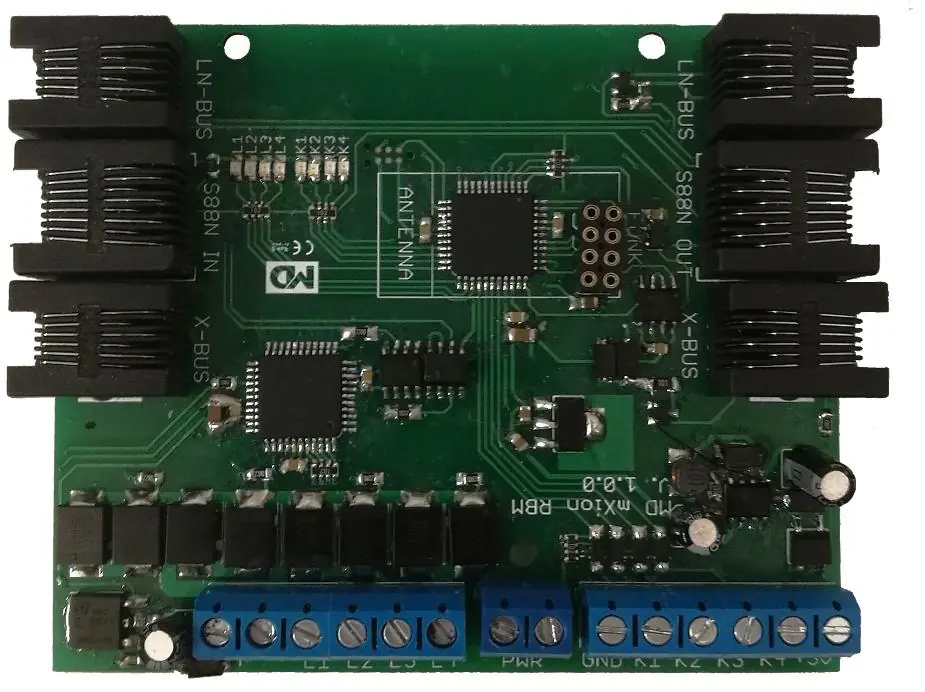

Schemat złączy modułu RBM
Schemat złączy modułu RBM
Schemat połączeń z centralą i torami
Schemat połączeń z centralą i torami
  • Zasilanie centrali DCC.
  • Wyjścia torowe (Gleisabschnitte).
  • Wejścia kontaktowe (Kontakteingänge).
  • Złącza magistrali: S88, LocoNet, XpressNet.

W przypadku korzystania z magistrali LocoNet lub XpressNet, zasilanie jest dostarczane przez magistralę, więc dodatkowe zasilanie jednostki sprzężenia zwrotnego nie jest wymagane.

Konfiguracja i programowanie

Konfiguracja odbywa się poprzez programowanie CV (Configuration Variables). Ważne jest, aby podczas programowania na torze programującym lub przez POM (Programming on Main) nie był podłączony kabel magistrali. Zaleca się zablokowanie modułu po udanej konfiguracji poprzez ustawienie CV6 = 0.

Tryby pracy i wejścia

Wejścia K1-K4 mogą pracować w różnych trybach, które konfiguruje się w CV (np. CV14, CV19, CV24, CV29). Dostępne tryby obejmują m.in.:

  • Feedback (zwrotna informacja o adresie zwrotnicy).
  • Wejście sterujące zwrotnicą.
  • Sterowanie zależne od poziomu lub kierunku.
  • Moduł sprzężenia zwrotnego.

Szczegółowe wartości konfiguracyjne znajdują się w tabeli CV oraz w załączniku 1 instrukcji.

Dane techniczne

  • Napięcie zasilania: 7-27V DC/DCC lub 5-18V AC.
  • Pobór prądu: 30mA (bez obciążenia wyjść).
  • Maksymalny prąd na kanał (L1-L4): 8A.
  • Zakres temperatur pracy: -20 do 80°C.
  • Wymiary: 9,3 x 7,7 x 2,5 cm.

Informacje o producencie

mXion Modellbahntechnik

Profil marki

Praktyczna pomoc

Typowe problemy

Brak możliwości programowania modułu

Upewnij się, że kabel magistrali (bus) jest odłączony podczas programowania na torze programującym lub przez POM.

Błędna pozycja w systemie S88

Dostosuj wartość w CV 35 (S88 Reset-Zähler). Wartość 0 jest standardowa, 16 jest zalecana dla systemów Digikeijs.

Kondensacja wody

Nie używaj urządzenia w temperaturach poniżej 0°C, jeśli nie było wcześniej przechowywane w ogrzewanym pomieszczeniu.

Przed użyciem

  • Sprawdź, czy napięcie wyjściowe jest zgodne z wymaganiami odbiorników.
  • Upewnij się, że urządzenie jest zamontowane w miejscu suchym i chronionym.
  • Sprawdź, czy śruby montażowe nie powodują zwarć z metalowymi elementami.
  • Upewnij się, że posiadasz najnowszą wersję oprogramowania układowego (firmware).

Parametry w praktyce

Napięcie zasilania
Obsługuje 7-27V DC/DCC lub 5-18V AC.
Maksymalny prąd
8A na kanał (L1-L4), z możliwością chwilowego obciążenia do 10A.
Zakres temperatur
Urządzenie może pracować w zakresie od -20°C do 80°C.

Ilustracje i schematy

  • Strona 8: Schemat złączy pokazujący wejścia zasilania, wyjścia torowe, wejścia kontaktowe oraz porty magistrali (S88, LocoNet, XpressNet).
  • Strona 9: Schemat połączeń z centralą/boosterem oraz podziałem na 4 segmenty torów.

Zgodność modelu

  • Kompatybilny z systemami S88, LocoNet i XpressNet.
  • Funkcja bezprzewodowa (Funk) wymaga opcjonalnego modułu radiowego.
  • Niektóre funkcje XpressNet są ograniczone do central producenta.
