Instrukcja obsługi odbiornika Jumper AION-RX-MINI-se
Dowiedz się, jak poprawnie sparować odbiornik Jumper AION-RX-MINI-se, skonfigurować funkcję Failsafe oraz sprawdzić parametry techniczne urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby sparować odbiornik, wprowadź nadajnik w tryb parowania, a następnie włącz i wyłącz zasilanie odbiornika 3 razy. Gdy zielona dioda zacznie migać podwójnie, dokończ parowanie w radiu. str. 2
Najważniejsze czynności
- Parowanie (Binding) str. 2
- Konfiguracja Failsafe str. 2
Pierwsze uruchomienie
- Włącz nadajnik w tryb parowania, następnie zasil odbiornik 3 razy, aż zielona dioda zacznie migać podwójnie. str. 2
Problemy i rozwiązania
Zielona dioda miga po włączeniu
Jeśli odbiornik nie został sparowany w 20 sekund, wszedł w tryb aktualizacji Wi-Fi. Wyłącz i włącz ponownie, aby spróbować sparować.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 12.8 x 9.8 x 3.6 mm | Wymiary fizyczne urządzenia | str. 1 |
| Zasięg | >5 km | Zasięg operacyjny | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i schemat str. 1
- Procedury parowania i Failsafe str. 2
Spis treści
Najważniejsze informacje
Odbiornik Jumper AION-RX-MINI-se to system pełnego dupleksu z telemetrią, przeznaczony do modeli zdalnie sterowanych. Urządzenie charakteryzuje się bardzo małymi wymiarami i wagą, oferując jednocześnie zasięg powyżej 5 km. Przed rozpoczęciem użytkowania należy zapoznać się z procedurą parowania oraz konfiguracją funkcji bezpieczeństwa Failsafe.
Specyfikacja techniczna
- Wymiary: 12.8 x 9.8 x 3.6 mm
- Waga: 0.8 g
- Liczba kanałów: 16
- Napięcie pracy: 3.5V - 6V
- Pobór prądu: 60mA przy 5V
- Zasięg: >5 km
- Kompatybilność: Radia w trybie ELRS 2.4
Procedura parowania (Binding)
Parowanie to proces przypisania odbiornika do nadajnika lub modułu RF. Aby przeprowadzić parowanie:
- Ustaw nadajnik lub moduł RF w tryb parowania (binding mode).
- Włącz i wyłącz zasilanie odbiornika 3 razy.
- Zielona dioda na odbiorniku zacznie migać podwójnie, co oznacza tryb parowania.
- Dokończ parowanie w radiu. Gdy zielona dioda zacznie świecić światłem ciągłym, proces parowania został zakończony.
Uwaga: Jeśli odbiornik nie zostanie sparowany w ciągu 20 sekund od włączenia zasilania, automatycznie przejdzie w tryb aktualizacji oprogramowania przez Wi-Fi (zielona dioda zacznie migać).
Konfiguracja Failsafe
Funkcja Failsafe pozwala na ustawienie pozycji kanałów w przypadku utraty sygnału sterującego. Ustawienia te konfiguruje się bezpośrednio w interfejsie radia:
- Przejdź do menu: MODEL SETUP / Internal RF / Failsafe.
- Dostępne tryby dla każdego kanału to: no pulse, hold oraz custom.
Ustawienie Failsafe przez nadajnik ma wyższy priorytet niż ustawienie przez odbiornik. Prawidłowa konfiguracja Failsafe zmniejsza ryzyko uszkodzenia modelu w przypadku utraty zasięgu.
Praktyczna pomoc
Typowe problemy
Odbiornik nie paruje się w ciągu 20 sekund
Urządzenie automatycznie przechodzi w tryb aktualizacji oprogramowania przez Wi-Fi (zielona dioda miga). Wyłącz zasilanie i spróbuj ponownie przeprowadzić procedurę parowania.
Brak reakcji modelu po utracie sygnału
Skonfiguruj funkcję Failsafe w nadajniku (MODEL SETUP/Internal RF/Failsafe), aby określić zachowanie kanałów w przypadku utraty sygnału.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 3.5V-6V.
- Upewnij się, że nadajnik jest ustawiony w tryb parowania (binding mode).
- Przygotuj zasilanie odbiornika tak, aby móc je szybko włączyć i wyłączyć 3 razy.
- Sprawdź, czy radio obsługuje tryb ELRS 2.4.
Parametry w praktyce
- Napięcie pracy
- Zakres 3.5V-6V DC. Przekroczenie tego zakresu może uszkodzić odbiornik.
Ilustracje i schematy

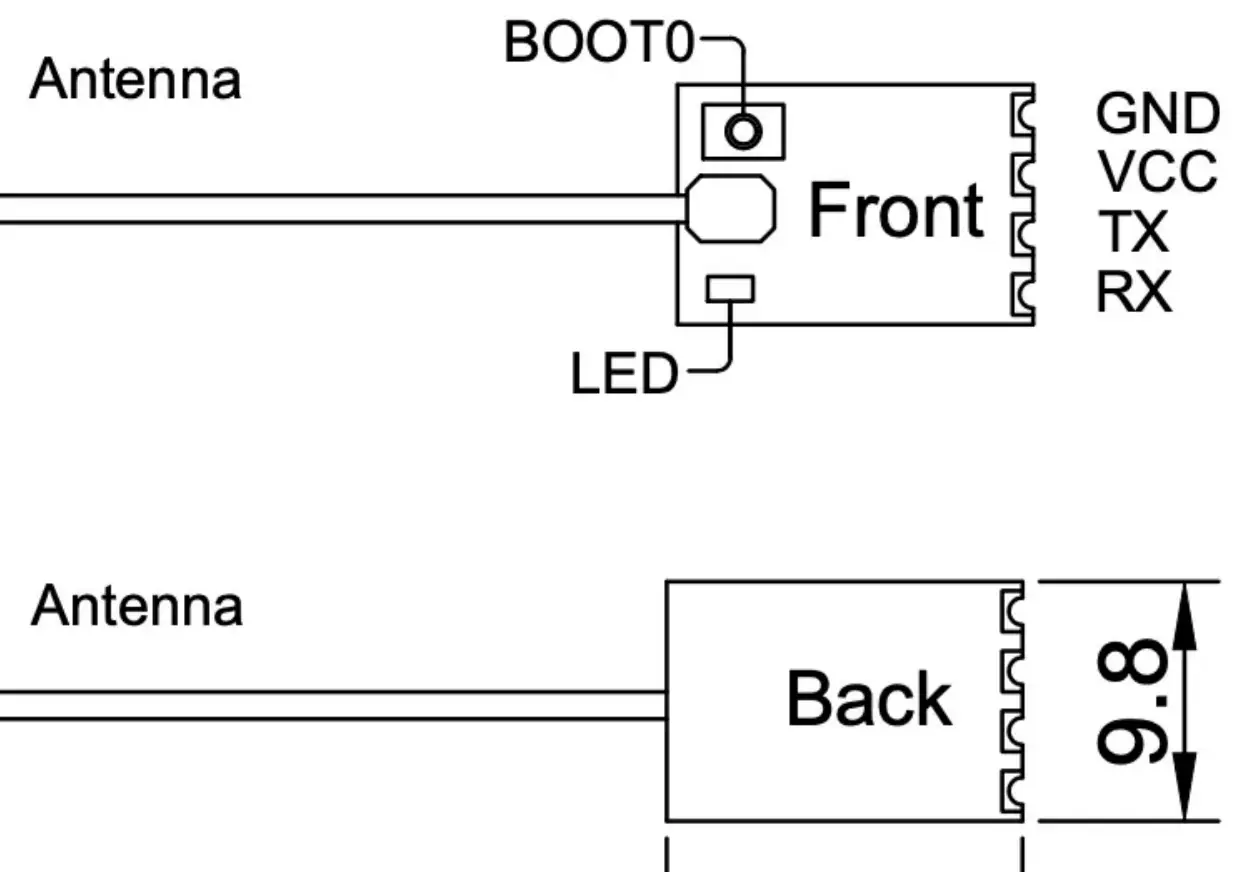

- Schemat na stronie 1 przedstawia rozmieszczenie pinów: GND, VCC, TX, RX.
- Wskazano lokalizację przycisku BOOT0 oraz diody LED na przedniej stronie płytki.
Zgodność modelu
- Odbiornik jest kompatybilny z radiami obsługującymi tryb ELRS 2.4.
