Instrukcja obsługi aparatury sterującej Eachine TX16S
Szybki przewodnik po aparaturze sterującej Eachine TX16S. Dowiedz się, jak skonfigurować modele, wybrać protokoły, bezpiecznie ładować akumulatory i korzystać z funkcji OpenTX.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Eachine TX16S to aparatura sterująca 2.4GHz z oprogramowaniem OpenTX. Konfiguracja odbywa się przez przycisk MDL, a zasilanie wymaga dwóch ogniw 3.7V (18650, 21700 lub LiPo). str. 3, 4
Najważniejsze czynności
- Wybór modelu i protokołu str. 3
Pierwsze uruchomienie
- Włóż naładowane akumulatory, włącz radio i skonfiguruj model w menu MDL. str. 3, 4
Problemy i rozwiązania
Radio nie działa poprawnie
Sprawdź napięcie baterii i czy nie ma zakłóceń 2.4GHz w otoczeniu.
str. 2Konserwacja i reset
- Aktualizacja oprogramowania możliwa przez USB-C lub kartę SD. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 750g | Bez akumulatorów | str. 4 |
| Zasięg | > 2km | Przy mocy 22dbm | str. 4 |
Gdzie szukać w PDF
- Przegląd aparatury str. 3
- Dane techniczne str. 4
Spis treści
Najważniejsze informacje z instrukcji
Aparatura sterująca Eachine TX16S to zaawansowany system 2.4GHz z oprogramowaniem OpenTX, przeznaczony dla modeli latających, pływających i robotyki. Przed pierwszym użyciem należy zapoznać się z zasadami bezpieczeństwa, szczególnie w zakresie zasilania i obsługi akumulatorów. Urządzenie wymaga konfiguracji modelu i protokołu przed lotem.
Opis urządzenia i elementy sterujące
Aparatura wyposażona jest w 4.3-calowy kolorowy ekran, drążki (gimbale) z czujnikami Halla, liczne przełączniki (SF, SE, SB, SA, SG, SC, SD) oraz przyciski nawigacyjne (SYS, MDL, RTN, PAGE, TELE). Na obudowie znajduje się również pokrętło menu oraz przyciski trymowania (T1-T6).
Konfiguracja modelu i wybór protokołu
Aby skonfigurować model:
- Naciśnij przycisk MDL, aby wejść do ustawień modelu.
- Wybierz stronę MODEL SETUP.
- Wybierz opcję MULTI w ustawieniach RF.
- Wybierz odpowiedni protokół w podmenu. System automatycznie aktywuje właściwy chip RF.
- Użyj przycisku Bind, aby rozpocząć proces parowania z odbiornikiem.
- Użyj przycisku Range, aby przetestować zasięg (zmniejsza moc do 1/30).
Zasilanie i ładowanie akumulatorów
TX16S posiada wbudowaną ładowarkę USB dla pakietów 2-celowych (7.4V). Ważne: Używaj wyłącznie zalecanych akumulatorów. Niewłaściwe napięcie lub typ ogniwa może spowodować uszkodzenie lub pożar.
Dozwolone akumulatory:
- 2x 3.7V Li-ION 18650 (w dostarczonej kasetce)
- 2x 3.7V Li-ION 21700
- 2x 3.7V Li-Po
Zabronione akumulatory:
- 3.6V Li-ION
- 2S 6.6V LiFE
- LiFEP04
Zasady bezpieczeństwa
- Nie używaj aparatury w trudnych warunkach pogodowych (deszcz, śnieg, burza).
- Nie używaj w pobliżu linii wysokiego napięcia, dróg publicznych lub w miejscach o dużym natężeniu ruchu.
- Podczas montażu i konserwacji modelu zawsze odłączaj zasilanie i zdejmuj śmigła.
- Zachowaj bezpieczną odległość co najmniej 20 cm od anteny podczas pracy.
Dane techniczne
- Częstotliwość: 2.400GHz-2.480GHz
- Zasilanie: 6.6-8.4V DC
- Wyświetlacz: 4.3-calowy TFT (480x272)
- Waga: 750g (bez akumulatorów)
- Kanały: do 16
Informacje o producencie
Eachine
Praktyczna pomoc
Typowe problemy
Brak wykrycia telemetrii
Sprawdź ustawienia protokołu w menu MODEL SETUP i upewnij się, że odbiornik jest poprawnie sparowany.
Radio nie włącza się
Sprawdź stan naładowania akumulatorów i ich poprawne osadzenie w kasetce.
Przed użyciem
- Sprawdź stan naładowania akumulatorów
- Upewnij się, że śmigła modelu są zdemontowane podczas konfiguracji
- Sprawdź, czy wybrany protokół jest zgodny z odbiornikiem
- Upewnij się, że antena jest w pozycji pionowej
Parametry w praktyce
- Częstotliwość transmisji
- 2.400GHz-2.480GHz (standard dla systemów RC)
- Napięcie pracy
- 6.6-8.4V DC (wymaga pakietu 2S)
- Moc nadawania
- Max 22dbm (regulowana)
Ilustracje i schematy

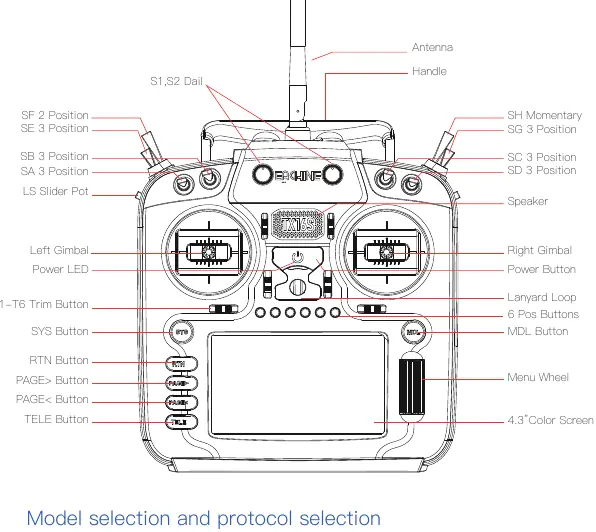

- Schemat przedstawia rozmieszczenie przełączników (SF, SE, SB, SA, SG, SC, SD), drążków (Gimbal), przycisków (SYS, MDL, RTN, PAGE, TELE) oraz pokrętła menu.
Zgodność modelu
- Wspiera protokoły DSM2/X, Flysky, Flysky 2A, FrSKY
- Wymaga akumulatorów 2x 3.7V (18650, 21700 lub LiPo)
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
