Instrukcja obsługi kontrolera radiowego Eachine 2.4Ghz 5CH
Szybki przewodnik po kontrolerze radiowym Eachine 2.4Ghz 5CH. Dowiedz się, jak poprawnie zainstalować anteny, ładować akumulator oraz przeprowadzić proces parowania (binding) z odbiornikiem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby sparować kontroler z odbiornikiem, zbliż je na odległość do 50 cm, włącz zasilanie obu urządzeń, a następnie przytrzymaj przycisk ID SET na odbiorniku przez ponad 1 sekundę, aż dioda LED przestanie migać. str. 2
Najważniejsze czynności
- Ładowanie kontrolera str. 1
- Parowanie (Binding) str. 2
Pierwsze uruchomienie
- Proces parowania str. 2
Problemy i rozwiązania
Słaby zasięg
Anteny muszą być proste i z dala od metalu/węgla.
str. 1Gdzie szukać w PDF
- Instalacja i ładowanie str. 1
- Proces parowania str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kontroler radiowy Eachine 2.4Ghz 5CH wymaga poprawnego rozmieszczenia anten odbiornika oraz przeprowadzenia procesu parowania (binding) z odbiornikiem przed pierwszym użyciem. Urządzenie posiada wbudowany akumulator litowy 1S, ładowany przez port USB.
Instalacja anteny
Aby zapewnić optymalny zasięg i stabilność sygnału, należy przestrzegać następujących zasad:
- Anteny powinny być ustawione możliwie prosto.
- Należy unikać zginania anten.
- Anteny muszą znajdować się w odległości co najmniej 0,5 cala (ok. 1,3 cm) od elementów metalowych oraz włókna węglowego.
- Anteny należy trzymać z dala od silnika, regulatora ESC oraz innych źródeł zakłóceń.
- W przypadku modeli z dużą ilością metalowych części, anteny powinny być umieszczone po obu stronach modelu.
Montaż odbiornika
Odbiornik zawiera precyzyjne komponenty elektroniczne, dlatego należy:
- Używać materiałów amortyzujących (pianka lub guma) podczas montażu, aby zapobiec wibracjom.
- Chronić odbiornik przed wilgocią i kurzem, np. umieszczając go w szczelnym plastikowym woreczku.
- Unikać wysokich temperatur.
Ładowanie akumulatora
Kontroler wyposażony jest we wbudowany akumulator litowy 1S. Gdy napięcie spadnie, zielony wskaźnik zacznie migać, a urządzenie wyemituje sygnał dźwiękowy ostrzegawczy. Ładowanie odbywa się za pomocą standardowego kabla USB typu Android, podłączanego do komputera lub ładowarki przenośnej.
Parowanie (Binding)
Każdy nadajnik posiada unikalny kod ID. Aby sparować kontroler z odbiornikiem:
- Umieść nadajnik i odbiornik w odległości do 50 cm od siebie.
- Włącz zasilanie obu urządzeń. Odbiornik automatycznie połączy się z najbliższym nadajnikiem.
- Naciśnij przycisk ID SET na boku odbiornika i przytrzymaj go przez ponad 1 sekundę. Migająca dioda LED oznacza rozpoczęcie procesu parowania.
- Gdy dioda LED przestanie migać i zacznie świecić światłem ciągłym, proces parowania jest zakończony.
- Sprawdź, czy serwa reagują na polecenia nadajnika, aby zweryfikować poprawność połączenia.
Informacje o producencie
Eachine
Praktyczna pomoc
Typowe problemy
Zasięg kontroli jest zbyt mały
Upewnij się, że anteny są wyprostowane i oddalone od metalowych elementów lub włókna węglowego o co najmniej 0,5 cala.
Odbiornik nie łączy się z nadajnikiem
Upewnij się, że urządzenia znajdują się w odległości do 50 cm podczas parowania i przycisk ID SET został przytrzymany przez ponad 1 sekundę.
Przed użyciem
- Naładuj akumulator 1S litowy za pomocą kabla USB.
- Upewnij się, że anteny odbiornika są proste i nie są wygięte.
- Zainstaluj odbiornik w piankowej osłonie, aby zminimalizować wibracje.
- Przygotuj się do parowania (binding) z odbiornikiem.
Ilustracje i schematy

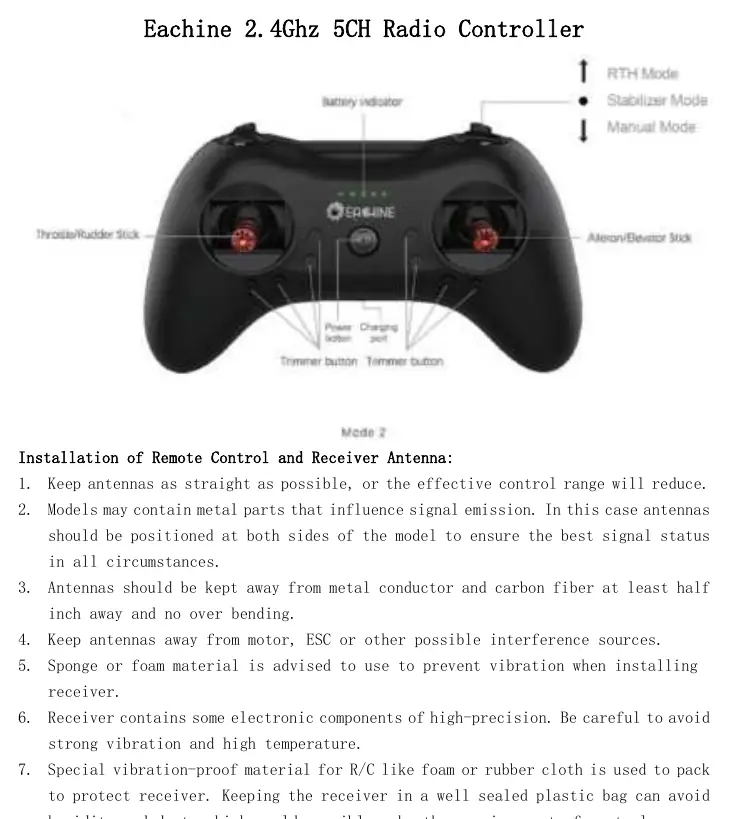

- Schemat przedstawia rozmieszczenie drążków (Throttle/Rudder, Aileron/Elevator), przycisków trybów (RTH, Stabilizer, Manual), przycisków trymowania, portu ładowania oraz wskaźnika baterii.
Zgodność modelu
- Wymaga odbiornika kompatybilnego z systemem parowania ID SET.
