Instrukcja obsługi drona Eachine Novice-II 1-2S
Szybki przewodnik po dronie Eachine Novice-II 1-2S. Dowiedz się, jak skonfigurować aparaturę, sparować odbiornik, ustawić tryby lotu, ładować akumulatory i aktualizować oprogramowanie układowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dron Eachine Novice-II 1-2S jest dostarczany jako zestaw gotowy do lotu (RTF), jednak wymaga poprawnej konfiguracji aparatury i gogli przed pierwszym użyciem. Ważne ostrzeżenie: Nie modyfikuj wtyczki zasilania na XT30. Użycie wtyczki XT30 wraz z akumulatorami o wysokim prądzie rozładowania może doprowadzić do trwałego uszkodzenia (spalenia) kontrolera lotu.
Specyfikacja techniczna
- Rozstaw osi: 120mm
- Waga: 50g (bez akumulatora)
- Kontroler lotu: Nano X F4 Pro
- Silniki: 1103 KV8500
- Nadajnik wideo (VTX): 25mW-200mW (przełączalny)
- Zasilanie: 1S-2S LiPo/LiHV
Pierwsze uruchomienie i lot
Dron jest fabrycznie sparowany z aparaturą. Aby rozpocząć lot:
- Włącz aparaturę i gogle.
- Włóż akumulator do drona i podłącz go.
- Umieść drona na stabilnej powierzchni, aby umożliwić kalibrację żyroskopu (trwa to kilka sekund).
- Upewnij się, że drążek gazu w aparaturze znajduje się w dolnej pozycji.

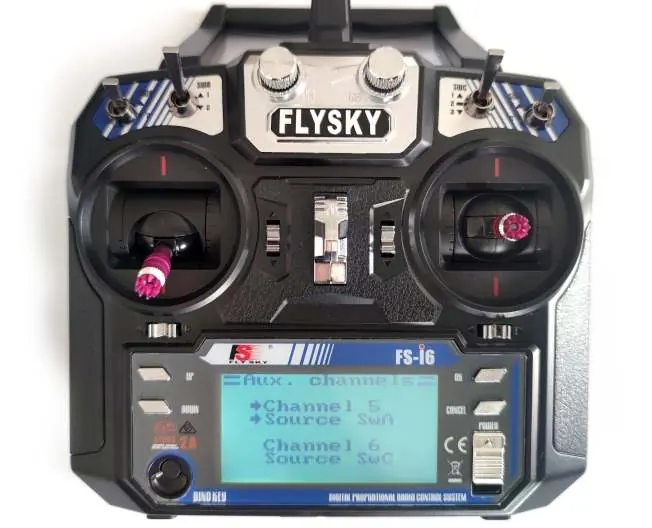

- Użyj przełącznika SWA (AUX1), aby uzbroić drona (ARM). Na ekranie gogli pojawi się komunikat "ARMED".
- Zaleca się użycie przełącznika SWC (AUX2) do wyboru trybu lotu (np. Stable mode dla początkujących).
Sterowanie dronem
Sterowanie odbywa się za pomocą dwóch drążków aparatury:
- Lewy drążek: Kontroluje gaz (góra/dół) oraz kierunek (yaw - obrót wokół własnej osi).
- Prawy drążek: Kontroluje pochylenie (pitch - przód/tył) oraz przechylenie (roll - lewo/prawo).
Ładowanie akumulatorów
Zestaw zawiera 6-kanałową ładowarkę. Porty są ponumerowane od 1 do 6. Nie podłączaj więcej niż jednego akumulatora do tego samego portu. Ładowarka obsługuje wejście DC 12V oraz wejście 2-6S LiPo. Dioda LED świeci ciągle podczas ładowania i gaśnie po zakończeniu procesu.
Konfiguracja odbiornika i VTX
Dron wykorzystuje oprogramowanie Betaflight. Aby skonfigurować odbiornik, należy w zakładce Configuration wybrać odpowiedni protokół (A7105_Flysky_2A dla AFHDS-2A). Kanały VTX można zmieniać na trzy sposoby: przyciskiem na dronie, komendami w CLI Betaflight lub przez menu OSD (Smartaudio).
Aktualizacja oprogramowania
W przypadku konieczności aktualizacji oprogramowania ESC lub kontrolera lotu, należy użyć oprogramowania Betaflight Configurator oraz BLHeliSuite. Wymagane jest podłączenie drona do komputera przez USB i wprowadzenie kontrolera w tryb DFU (Bootloader).
Informacje o producencie
Eachine
Praktyczna pomoc
Typowe problemy
Dron nie łączy się z aparaturą

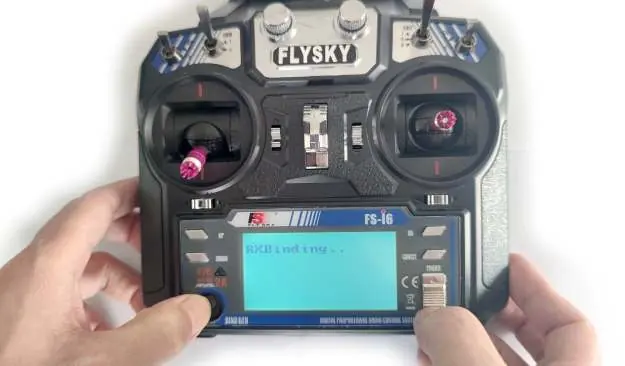

Sprawdź procedurę parowania (Binding procedure) i upewnij się, że aparatura jest w trybie AFHDS 2A.
Silniki nie startują po uzbrojeniu
Upewnij się, że drążek gazu jest w dolnej pozycji. Sprawdź ustawienia w Betaflight (zakładka Modes).
VTX pokazuje 25mW zamiast 200mW
To normalne zachowanie, gdy dron jest rozbrojony (disarmed). Moc wzrośnie automatycznie po uzbrojeniu drona.
Przed użyciem
- Naładuj akumulatory za pomocą dołączonej ładowarki
- Włóż 4 baterie AA do aparatury
- Sprawdź, czy śmigła są poprawnie zamontowane (Props IN)
- Upewnij się, że dron stoi na stabilnej powierzchni podczas podłączania zasilania (kalibracja)
- Sprawdź, czy wtyczka akumulatora jest dobrze osadzona
Parametry w praktyce
- VTX 25mW-200mW
- Moc nadajnika wideo, przełączalna w zależności od potrzeb i przepisów.
Ilustracje i schematy
- Schemat połączeń kontrolera lotu pokazuje rozmieszczenie portów dla silników, zasilania i odbiornika.
- Diagramy drążków aparatury wyjaśniają sterowanie gazem, kierunkiem (yaw), pochyleniem (pitch) i przechyleniem (roll).
Zgodność modelu
- Nie modyfikuj wtyczki zasilania na XT30.
- Wymaga aparatury obsługującej protokół AFHDS 2A.
